Mecanizado por microdescarga eléctrica

Proceso de ultraprecisión

La planta de procesamiento de Sanluo Precision ha dominado el proceso de ultraprecisión del mecanizado por microdescarga eléctrica. Rectificado de alambre WEDG: el rectificado de alambre para electroerosión con alambre de tungsteno con φ0,01 mm a φ0,05 mm se utiliza para procesar electrodos de microeje con un diámetro de φ0,02 mm a φ0,5 mm, precisión del diámetro ±0,001 mm, cilindricidad de 0,002 mm y rugosidad de la superficie Ra 0,1 μm. Descarga de microenergía: la energía de un solo pulso es de 10⁻⁸ a 10⁻¹⁰ julios, el diámetro del punto de descarga es inferior a 3 μm, el material se elimina a nivel atómico y la calidad de la superficie es buena. Servo de precisión: resolución de alimentación a nivel nanométrico, control de espacio adaptativo, detección en tiempo real del estado de descarga. Temperatura y humedad constantes: la temperatura ambiente de procesamiento es de 20 ± 0,1 ℃, la humedad es de 50 ± 2 %, aislamiento activo de vibraciones para garantizar la estabilidad. Detección en línea: medición láser, interferómetro de luz blanca, microscopio de fuerza atómica, con una precisión de hasta el nivel nanométrico.

Precisión de la estación

Tecnología de microelectrodos

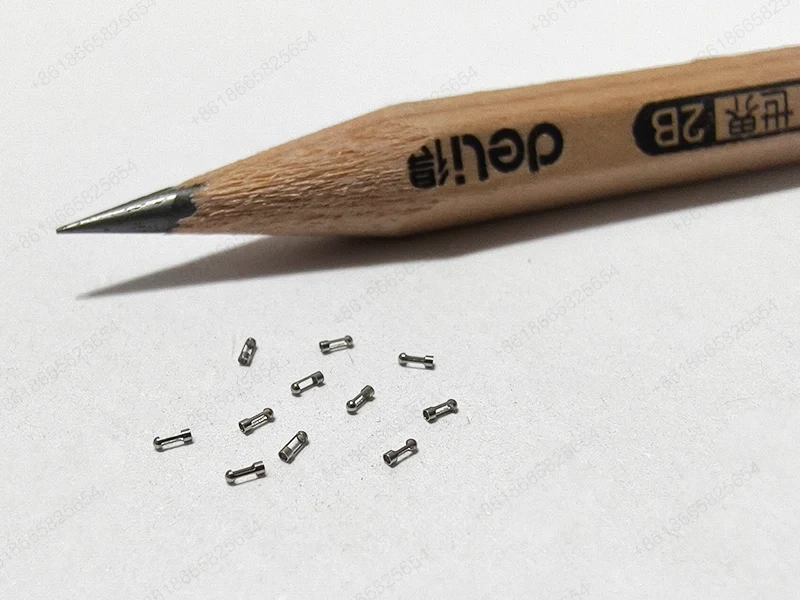

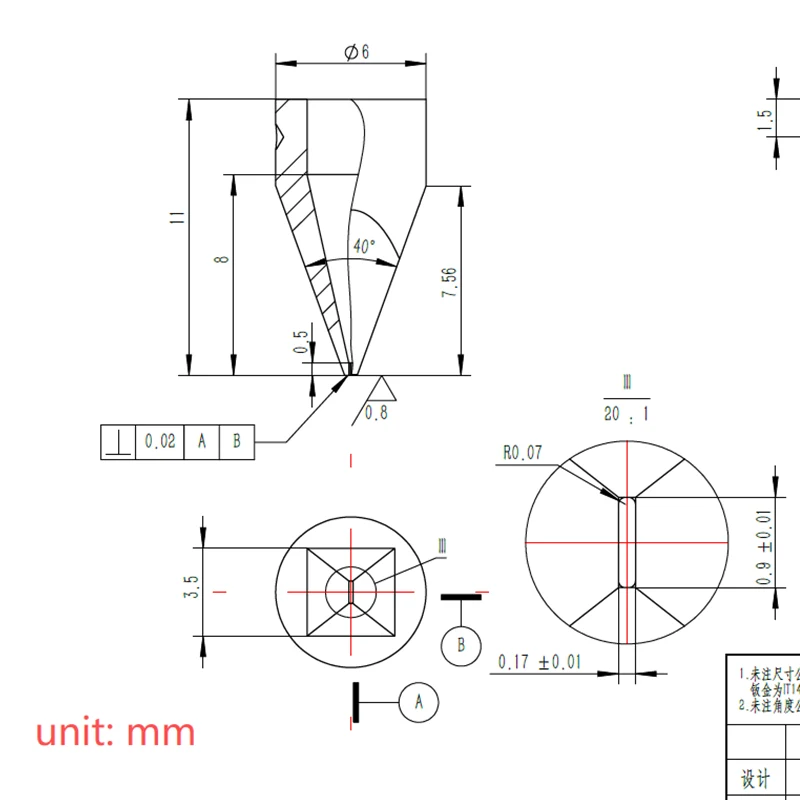

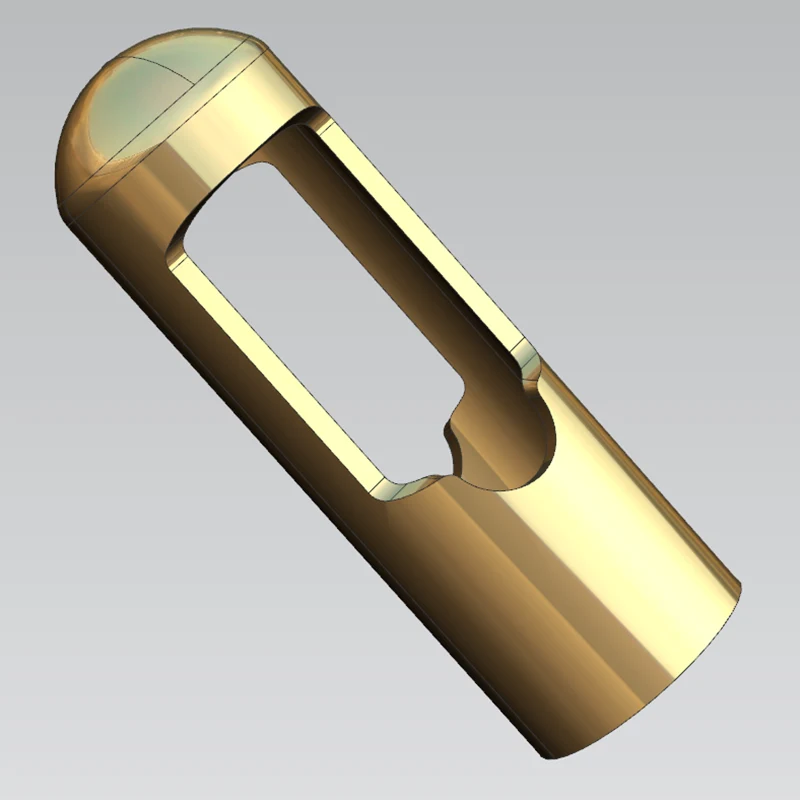

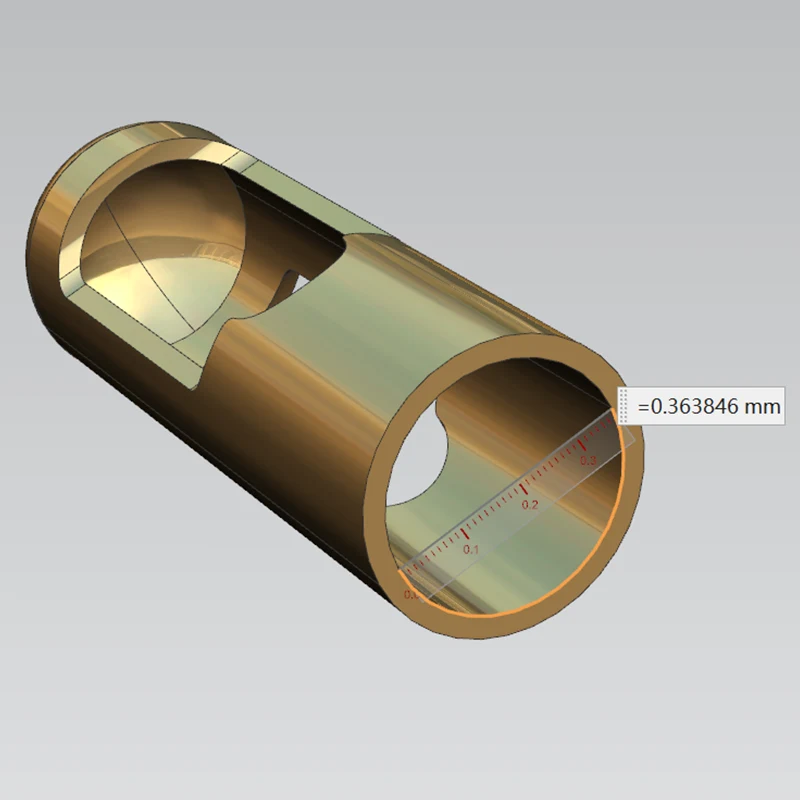

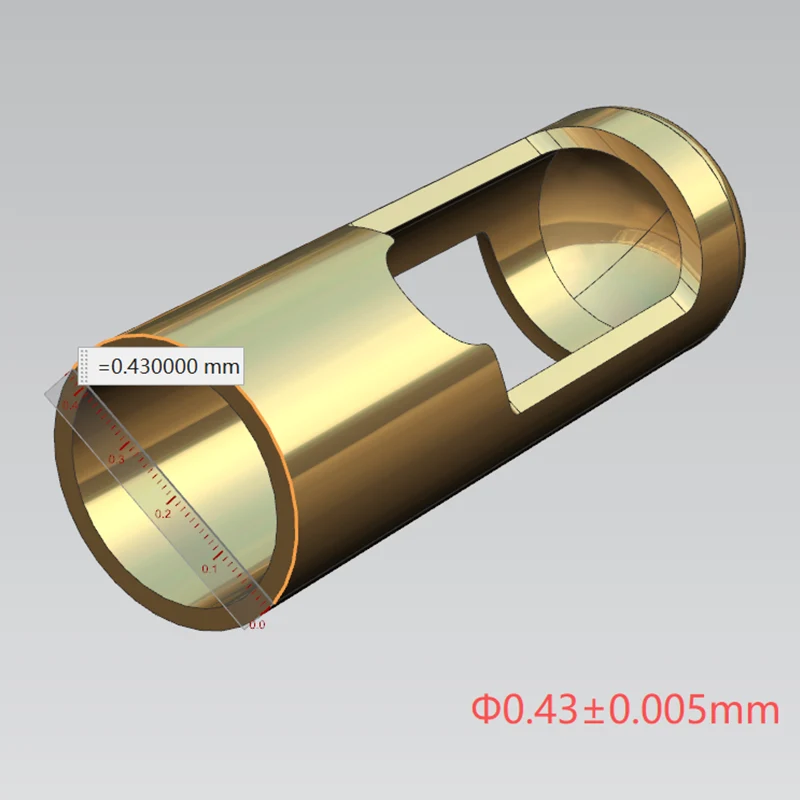

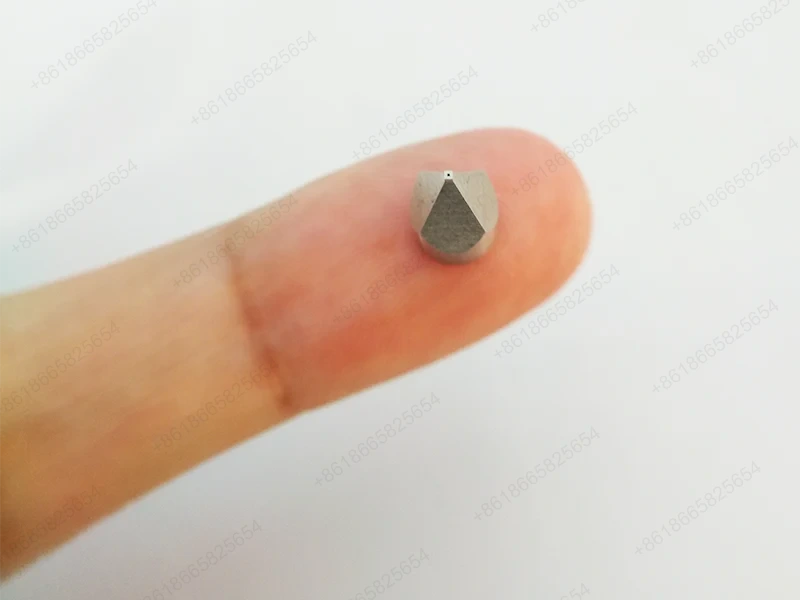

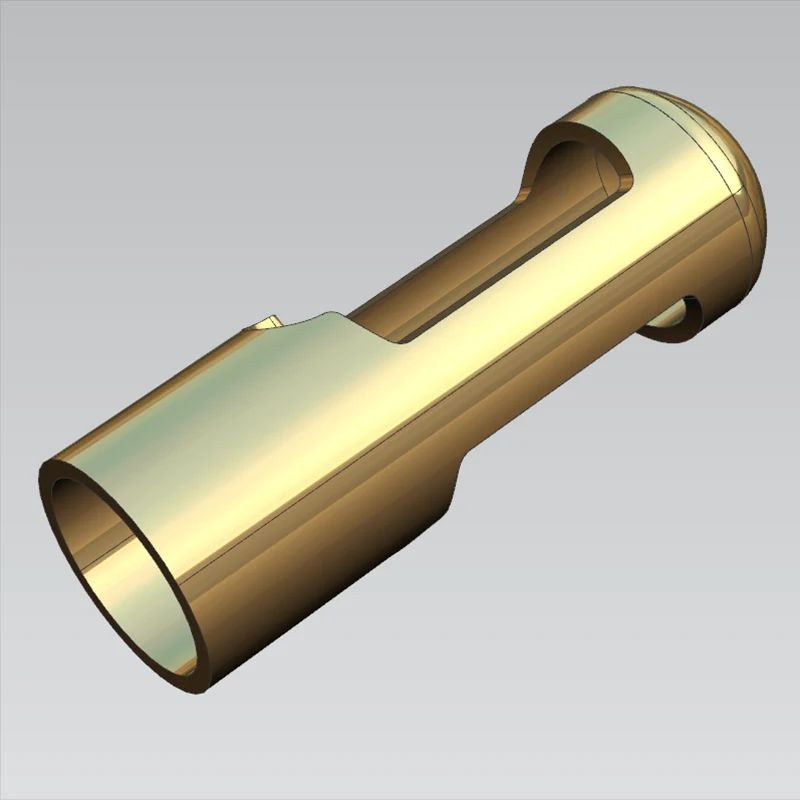

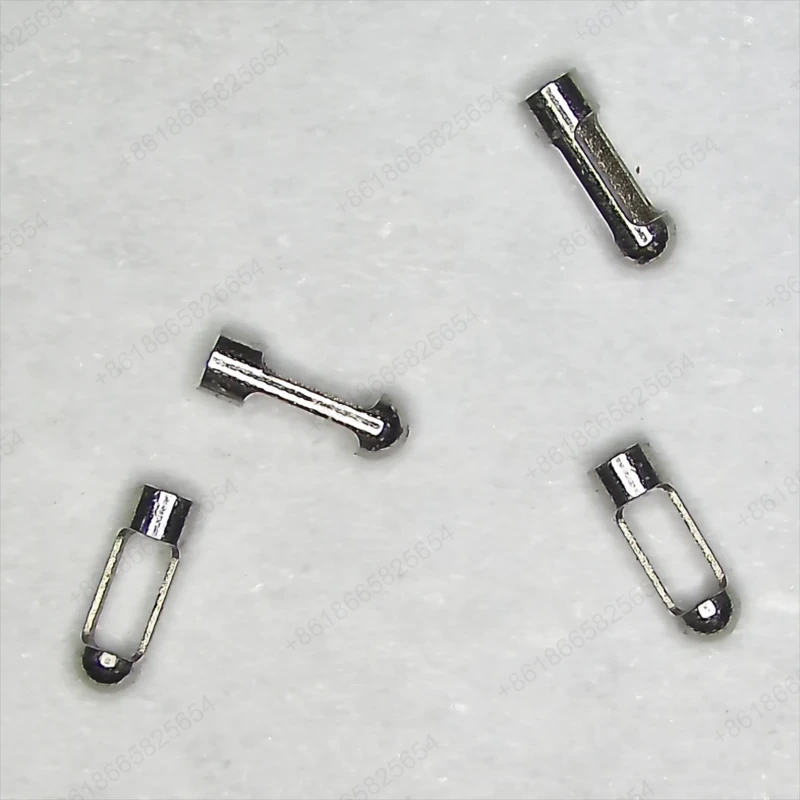

Los servicios de mecanizado por descarga microeléctrica de Sanluo Precision cubren múltiples industrias. Moldes de precisión: inserciones finas de moldes de plástico con un tamaño característico de 0,1 mm a 0,5 mm. Micro varillas centrales de moldes de pulvimetalurgia con un diámetro de φ0,3 mm y una longitud de 15 mm. Campo aeroespacial: orificios de película de precisión de álabes de turbina con un diámetro de orificio de φ0,3~0,8 mm y un ángulo de inclinación de 20~30°. Placas porosas de boquillas de combustible con un diámetro de orificio de φ0,15 mm a 0,3 mm y de 50 a 100 orificios. Microdientes de bisturíes quirúrgicos mínimamente invasivos con un paso de diente de 0,2 mm y una altura de diente de 0,03 mm. Orificios laterales de catéteres con un diámetro de φ0,1 ~ 0,3 mm y distribución uniforme. MEMS: microagujeros vía de cerámica piezoeléctrica con un diámetro de φ0,05 mm a 0,2 mm. Procesamiento de microestructuras a base de silicio con un tamaño de característica <0,1 mm. La empresa ha proporcionado servicios de micromecanizado personalizados para Huawei, BYD, Murata Manufacturing y otras empresas, procesando 100.000 micropiezas al año.

Parámetros técnicos del equipo de mecanizado por microdescarga eléctrica
