Rectificado sin centros

Hemos brindado servicios personalizados de procesamiento de rectificado sin centros para más de 100 empresas en la industria médica, de semiconductores y óptica, respaldando la personalización de piezas complejas y difíciles.

Precisión de la estación

Principio de procesamiento y ventaja de eficiencia

En el proceso de rectificado sin centros de Sanluo Precision, se adopta un sistema de procesamiento de soporte de tres puntos: muela abrasiva, muela reguladora y placa de soporte. La pieza de trabajo se puede rectificar externamente de forma cilíndrica sin necesidad de posicionar el orificio central. La muela abrasiva gira a una velocidad alta de 30 a 35 m/s para eliminar materiales, y la muela reguladora gira en la misma dirección a una velocidad lenta de 50 a 200 rpm para impulsar la pieza de trabajo. La placa de soporte sostiene la pieza de trabajo y determina la posición de rectificado. La alimentación axial se realiza ajustando con precisión el ángulo de inclinación de la rueda reguladora (0,5°-3°). Se adopta el rectificado de rosca pasante, con las piezas de trabajo entrando continuamente por un extremo y saliendo por el otro extremo, y todo el proceso es ininterrumpido. En comparación con la sujeción repetida, la retracción de herramientas y la conmutación de las rectificadoras tradicionales, el rectificado sin centros ahorra más del 60% del tiempo auxiliar. La estructura de soporte rígida formada por la placa de soporte y la rueda reguladora tiene una capacidad de carga de 2 a 3 veces mayor que la del soporte central y puede realizar un rectificado de gran profundidad con un margen de un solo lado de 0,5 a 2 mm, especialmente adecuado para piezas de eje con una relación de esbeltez L/D superior a 10, lo que previene eficazmente la deformación por flexión.

Aplicación de materiales

Como planta profesional de procesamiento de molienda sin centros, Sanluo Precision está equipada con un sistema manipulador de carga y descarga automática, que puede realizar una producción no tripulada las 24 horas y cumplir con los requisitos de procesamiento de lotes grandes y de alta consistencia.

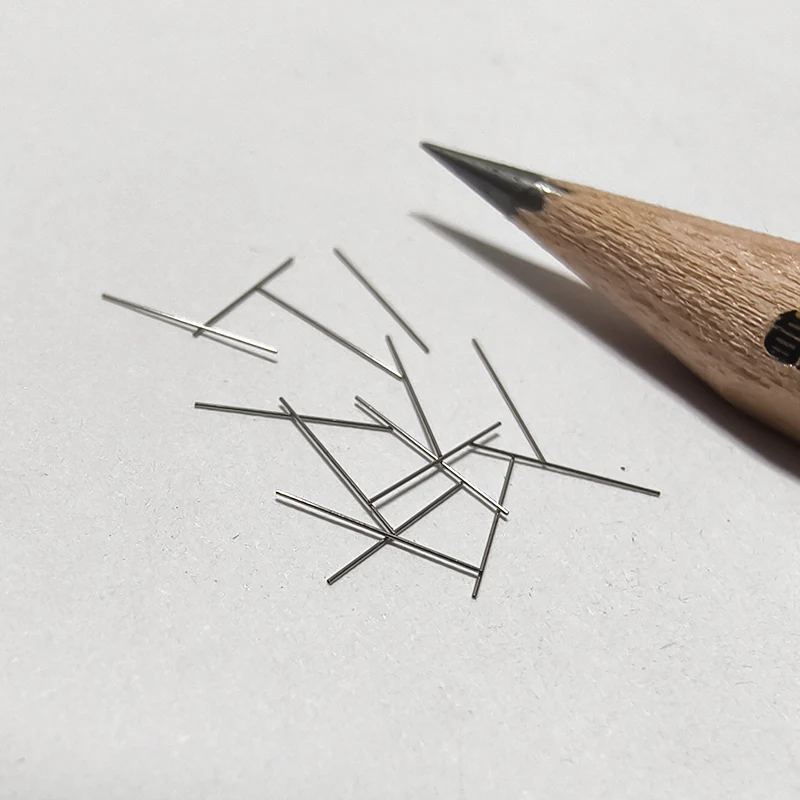

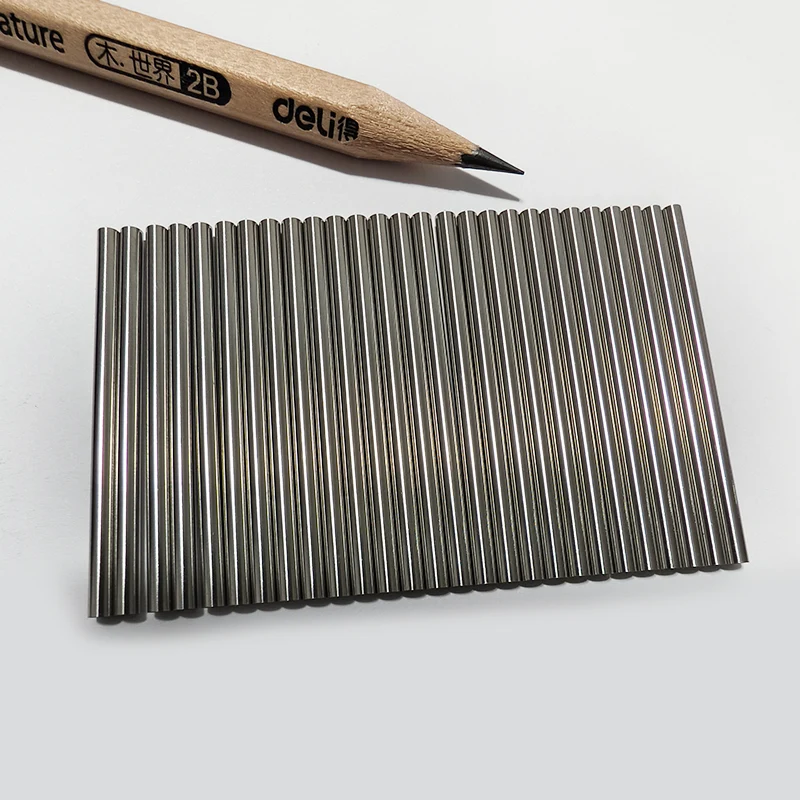

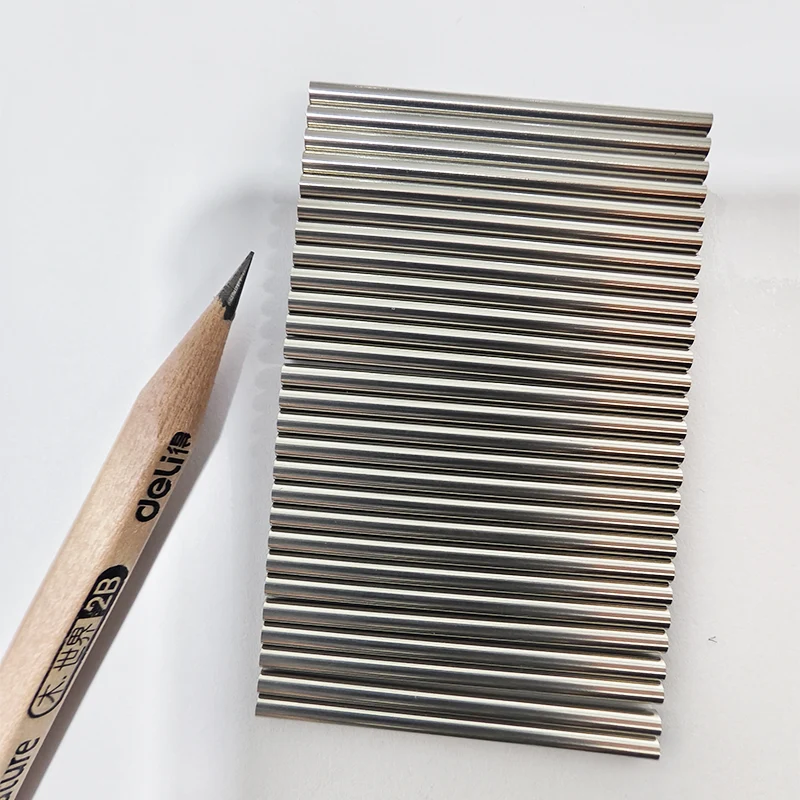

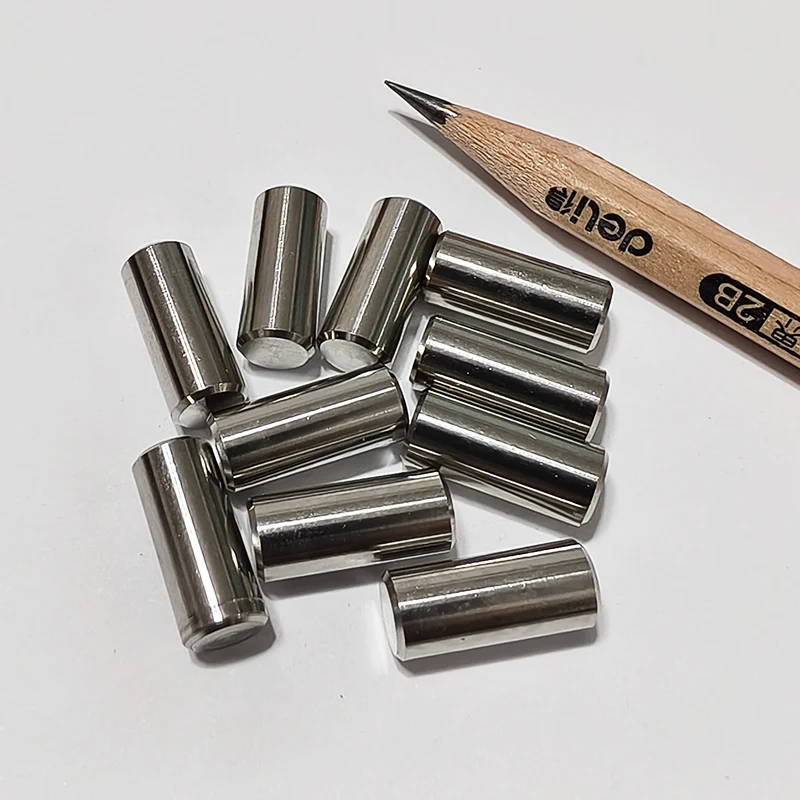

Nuestros servicios de procesamiento de rectificado sin centros cubren acero inoxidable 316L/304, aleación de titanio TC4, aleación de aluminio 7075/6061, acero para rodamientos GCr15 y otros materiales, con capacidad de fabricación que cubre piezas cilíndricas con diámetro Φ3-Φ150 mm, capacidad de producción anual de 2 millones de piezas, cumpliendo plenamente con los estrictos requisitos de varias industrias para piezas de rectificado sin centros de precisión.

Parámetros técnicos
