Mecanizado de precisión médica personalizado para programas globales de componentes de dispositivos

Conclusiones clave: capacidades de mecanizado CNC médico, alcance de verificación y responsabilidades del comprador

El mecanizado de precisión médica no es simplemente un trabajo CNC con una línea de tolerancia más ajustada en el dibujo. La parte difícil es mantener relaciones críticas (orificios coaxiales, características de paredes delgadas, caras de sellado, roscas, microestructuras y condición de la superficie) en cada operación sin dañar la pieza durante la sujeción, el desbarbado o la inspección.

Sanluo Precision es un fabricante personalizado con sede en Shenzhen que presta servicios a instituciones de investigación médica, empresas de dispositivos, laboratorios de pruebas de terceros y compradores industriales globales. Esservicios de mecanizado de precisión médicaCubre programas de componentes complejos y en miniatura, desde muestras iniciales hasta la producción planificada. Los compradores deberían traer más que un modelo CAD nominal. Un paquete utilizable identifica la calidad del material, las características controladas, el esquema de referencia, la revisión del dibujo, las notas de acabado, la documentación requerida y la evidencia de inspección necesaria al momento de la recepción.

El rango de tolerancia establecido por Sanluo (±0,002 mm a ±0,005 mm para dimensiones clave) debe tratarse como una discusión sobre capacidades, no como una promesa general para cada característica en cada geometría. La profundidad de las características, el movimiento del material, el acceso a las herramientas y el método de medición cambian lo que es práctico.

Aplicaciones, materiales y procesos médicos: un mapa de capacidad desde el componente hasta la fabricación

El trabajo de componentes médicos abarca piezas de instrumentos quirúrgicos, componentes relacionados con implantes ortopédicos, piezas de intervención, accesorios de laboratorio, elementos de equipos de diagnóstico y hardware de investigación. La ruta de fabricación debe seguir la característica que controla la función. Un eje largo y delgado con múltiples diámetros generalmente apunta hacia el giro; una carcasa con puertos y cavidades que se cruzan necesita fresado; un rodamiento de precisión o una superficie de sellado pueden requerir rectificado después del mecanizado previo.

Sanluo enumera acero inoxidable para implantes e intervención, aleaciones de titanio, aluminio y aleaciones de cobre, además de plásticos de ingeniería, incluidos PEEK, PEI y PAI. Estos materiales no se comportan igual. El titanio puede retener el calor en el filo y desarrollar rebabas alrededor de pequeños agujeros transversales. PEEK necesita una fijación cuidadosa porque la fuerza de sujeción local puede distorsionar las secciones delgadas. Los grados de acero inoxidable pueden endurecerse si el proceso no se adapta bien a la característica. La trazabilidad del material, el estado, la forma del stock y cualquier requisito de tratamiento térmico posterior al mecanizado pertenecen a la solicitud de cotización.

Cómo Sanluo Precision fabrica componentes médicos complejos: torneado, fresado, rectificado, micromecanizado y electroerosión

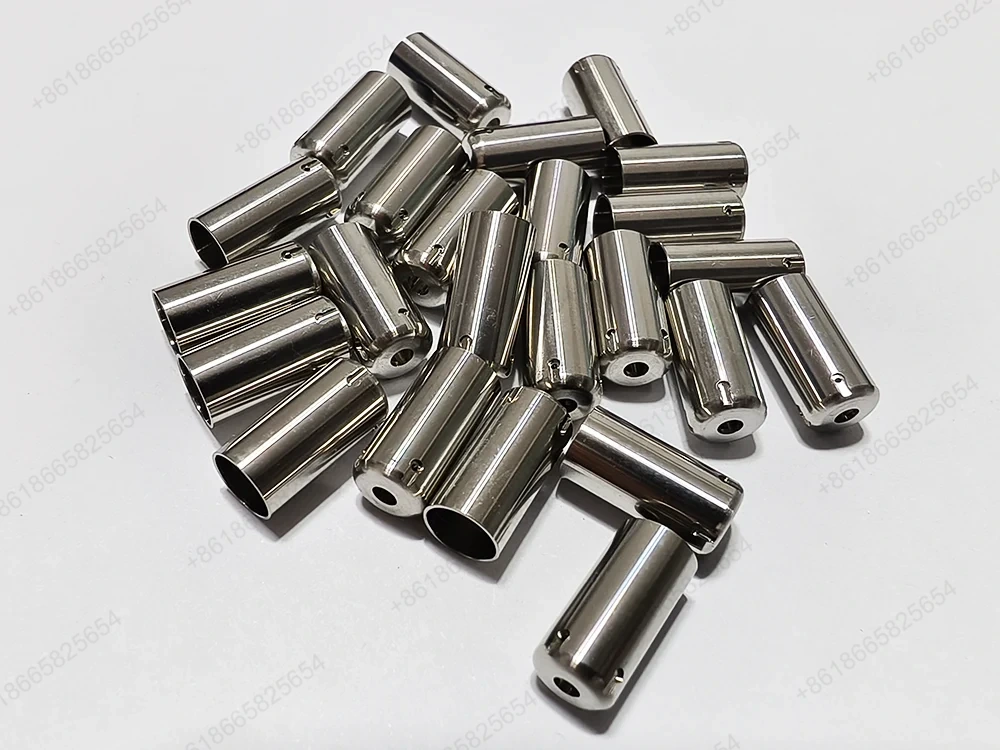

Mecanizado en torno tipo suizo/CNCEs un método de producción en el que se apoya una barra delgada cerca de la zona de corte mientras las herramientas trabajan la pieza, lo que ayuda a controlar la deflexión en componentes de pequeño diámetro y sensibles a la longitud. Es especialmente relevante para ejes en miniatura, pasadores, manguitos y otras piezas médicas torneadas donde el descentramiento y las relaciones concéntricas son tan importantes como el diámetro.

Sanluo combina torneado, fresado y rectificado de precisión con micromecanizado, mecanizado por rayo láser, microerosión por electroerosión y mecanizado por electroerosión por hilo. Ese rango de procesos es importante porque ningún método es ideal para todas las funciones. El fresado puede crear cavidades y pisos accesibles de manera eficiente, pero no puede producir esquinas internas perfectamente afiladas. La electroerosión por hilo puede formar perfiles intrincados en material conductor, aunque conlleva diferentes consideraciones de superficie y bordes. A menudo se elige el rectificado cuando la redondez, la cilindricidad o un acabado Ra controlado son funcionalmente importantes.

Sanluo afirma la capacidad de rugosidad de la superficie desde Ra 0,1 μm hasta Ra 0,8 μm, junto con objetivos de redondez y cilindricidad. No especifiques la rugosidad más baja por costumbre. Los acabados finos cuestan tiempo y pueden alterar los bordes de las características. Indique la superficie que afecta el deslizamiento, el sellado, el contacto con el tejido o el rendimiento óptico, luego deje las caras no críticas de manera apropiada y práctica. El tratamiento térmico de soporte, las pruebas no destructivas y los tratamientos superficiales deben analizarse en relación con el material real y el plan de validación de la pieza.

Desde la revisión del dibujo hasta el envío: una solicitud de cotización práctica y un flujo de trabajo desde el prototipo hasta la producción

Las mejores solicitudes de cotización identifican qué puede fallar. Una nota como "alta precisión" no puede reemplazar una estructura de referencia clara, dimensiones críticas para el funcionamiento, condición del material o enfoque de inspección aprobado. Si un orificio debe alinearse con una cara de sellado, identifique ambos requisitos y cómo espera que se haga referencia a ellos. Si una pequeña rebaba es inaceptable, defina la expectativa de rotura del borde en lugar de dejarlo a la interpretación.

1. Presentar el paquete técnico.Incluya el dibujo 2D actual, el modelo 3D cuando esté disponible, el material, la cantidad de roturas, las necesidades de acabado y el destino de entrega.
2. Revisar la capacidad de fabricación.Confirme la selección del proceso, los problemas de fijación, las características inaccesibles, los riesgos de tolerancia y la estrategia de inspección antes de liberar el trabajo.
3. Aprobar las expectativas del prototipo.Acuerde la revisión, la cantidad de muestra, los registros de medición requeridos y cualquier requisito del primer artículo.
4. Controlar los cambios de producción.Mantenga las revisiones de los planos, las sustituciones de materiales, los cambios de acabado y las instrucciones de embalaje bajo la aprobación documentada del comprador.
5. Definir aceptación de envío.Especificar etiquetado, separación de lotes, protección de superficies críticas y documentos requeridos con el envío.

Aquí es donde los compradores experimentados ahorran tiempo. Piden un plan de inspección temprano, especialmente para características que no se pueden medir con un calibrador básico o que se modifican mediante el posprocesamiento. Para una mayor adaptación a su tipo de componente, revise el artículo de Sanluo.Capacidad de mecanizado CNC médico personalizado.antes de emitir la solicitud de cotización final.

Preguntas frecuentes: ¿Puede Sanluo mecanizar materiales de grado médico, respaldar pedidos de prototipos y proporcionar documentos relacionados con el registro?

Sí, Sanluo afirma que mecaniza categorías de materiales de uso médico que incluyen acero inoxidable de calidad para implantes e intervención, aleaciones de titanio y plásticos de ingeniería como PEEK, PEI y PAI. También sirve programas personalizados, lo que hace que las solicitudes de prototipos sean apropiadas para su discusión. Los documentos relacionados con el registro son diferentes: informe a Sanluo exactamente qué registros de materiales, informes de inspección, registros de procesos o declaraciones de proveedores requieren su archivo de mercado y dispositivo, luego confirme la disponibilidad antes de realizar un pedido.

Un proveedor de componentes puede respaldar su expediente técnico con documentación de inspección y fabricación acordada. El fabricante del dispositivo sigue siendo responsable de definir lo que requiere su vía regulatoria y de confirmar que la evidencia proporcionada es adecuada para esa vía. Evite asumir que el nombre de un material por sí solo prueba un implante en particular, un contacto con el paciente o un reclamo de registro regional.

¿Qué tolerancias, controles geométricos y requisitos de acabado superficial se pueden evaluar?

Sanluo establece tolerancias dimensionales clave de ±0,002 mm a ±0,005 mm, con objetivos de redondez, cilindricidad y rugosidad de la superficie desde Ra 0,1 μm hasta Ra 0,8 μm. La evaluación depende de la característica real, el material, la geometría, la cantidad del lote y el acceso a las mediciones. Envíe el plano con GD&T, referencias de referencia y las superficies que requieren un valor Ra. Pregunte cómo se mantendrá y verificará cada característica crítica; esa pregunta expone llamadas poco realistas antes de que se fabriquen las piezas.

¿El mecanizado CNC realizado por Sanluo constituye una aprobación de dispositivo médico, una certificación de biocompatibilidad o una validación de esterilización?

No. El mecanizado CNC médico produce el componente según una especificación técnica acordada; no otorga por sí mismo aprobación de dispositivos médicos, certificación de biocompatibilidad, validación de esterilización ni autorización regulatoria. Esas actividades dependen del dispositivo terminado, su uso previsto, la condición del material, el estado de la superficie, el método de limpieza, el embalaje y las reglas del mercado de destino. Debe asignar claramente las responsabilidades regulatorias y de validación en su plan de calidad de proveedores.

Solicite una cotización de mecanizado de precisión médica de Sanluo Precision: https://www.sanluocnc.com/contact.html

Envíe una solicitud de cotización con la información que permite a un ingeniero tomar una decisión real sobre el proceso: dibujos controlados, datos 3D cuando estén disponibles, designación de materiales, cantidades anuales y de prototipos, dimensiones críticas, requisitos de superficie, necesidades de inspección y país de destino. Si la pieza interactúa con otro componente, incluya la geometría de acoplamiento relevante o la descripción funcional. Una solicitud de “coincidencia con una muestra existente” sin una referencia controlada es una fuente común de demoras y desacuerdos.

Señale con antelación las necesidades de manipulación especial. Esto incluye piezas sensibles a la contaminación, superficies cosméticas, embalajes de componentes sueltos, expectativas de trazabilidad, pruebas no destructivas y tratamientos posteriores al mecanizado. Si su programa tiene una fecha de lanzamiento prevista, separe la fecha en que necesita evidencia de prototipo de la fecha en que necesita inventario de producción. Suelen ser hitos diferentes, con diferentes riesgos. Sanluo puede revisar si el torneado, el fresado, el rectificado, el micromecanizado o la electroerosión es la ruta sensata para la geometría que usted proporciona.
