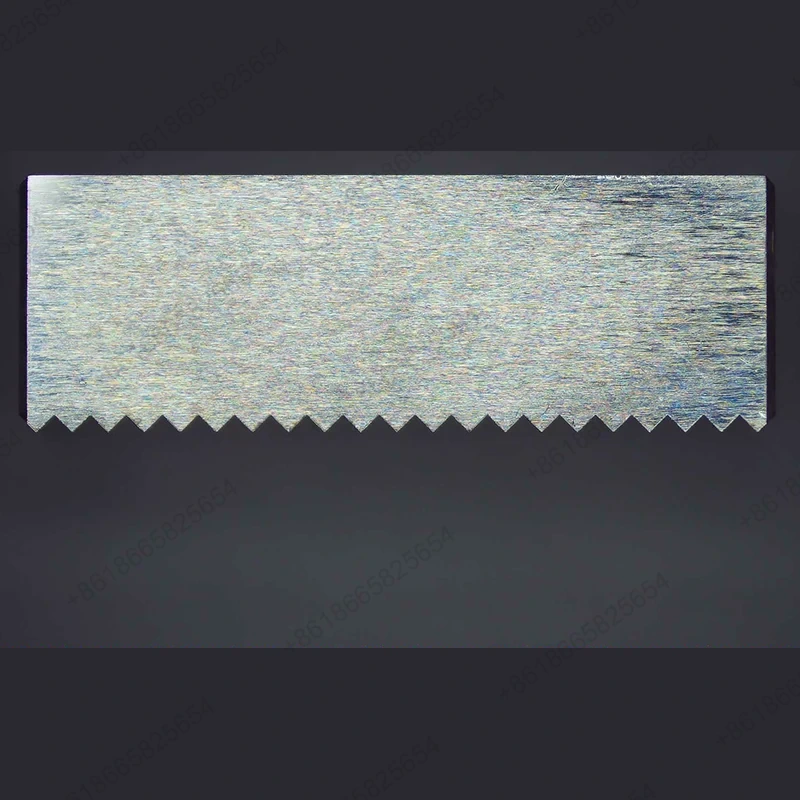

Los componentes de ingeniería en miniatura a menudo combinan dimensiones pequeñas con requisitos exigentes en cuanto a la posición del orificio, el acabado de la superficie, la concentricidad y la precisión geométrica. Una pieza puede parecer simple externamente pero aun así requiere un control cuidadoso de sus características internas e interfaces funcionales. La información técnica publicada por Sanluo Precision identifica microestructuras, componentes en miniatura, varillas de microdiámetro y orificios diminutos como áreas de procesamiento especializadas.
Según la página técnica de la empresa, sus capacidades incluyen microestructuras tan pequeñas como 0,005 mm, piezas en miniatura que miden 0,08 × 0,08 mm, varillas de microdiámetro tan pequeñas como 0,01 mm y pequeños orificios tan pequeños como 0,003 mm. Estas cifras describen capacidades de procesamiento específicas en lugar de una garantía de que cada geometría o material pueda fabricarse en cada dimensión enumerada. La viabilidad real debe evaluarse en comparación con el dibujo del componente y las condiciones de mecanizado.
Dependiendo del diseño, las piezas de precisión en miniatura pueden contener las siguientes características:
1. Características de pequeño diámetro:Ejes finos, pasadores, varillas y otras geometrías estrechas que requieren un corte controlado y una sujeción estable del trabajo.
2. Agujeros de precisión:Pequeñas aberturas y orificios ubicados con precisión se utilizan para alineación, montaje, paso de fluido o ensamblaje de componentes.
3. Superficies funcionales:Caras de contacto, superficies de sellado, interfaces deslizantes y otras áreas donde la condición de la superficie afecta el rendimiento de los componentes.
4. Perfiles complejos:Estructuras contorneadas o de múltiples caras que pueden requerir diferentes operaciones de mecanizado para lograr la geometría especificada.
El mecanizado con tolerancias estrictas requiere más que alcanzar una dimensión objetivo en una sola pieza. El método de mecanizado, el diseño del dispositivo, el estado de la herramienta, el material de la pieza de trabajo y el método de inspección influyen en el resultado final. Las tolerancias dimensionales definen la variación de tamaño aceptable, mientras que las tolerancias geométricas controlan características como redondez, planitud, perpendicularidad, concentricidad y posición.
Las siguientes cifras proceden de las especificaciones técnicas suministradas. Deben revisarse con respecto a los requisitos del componente específico antes de usarse como criterio de aceptación contractual.
Las especificaciones de mecanizado proporcionadas por Sanluo Precision describen los siguientes rangos de dimensiones, ajuste, geometría y acabado superficial:
1. Tolerancia dimensional:Tolerancia de diámetro desde grado IT0 ±0,0002 mm hasta grado IT1 ±0,001 mm; tolerancia de longitud ±0,002–0,015 mm.
2. Tolerancia de ajuste:Grados de eje h2/h3 y grados de orificio H2/H3, con una zona de tolerancia establecida de ±0,002–0,008 mm.
3. Tolerancia geométrica:Redondez 0,0005–0,005 mm, planitud 0,0005–0,015 mm, perpendicularidad 0,001–0,02 mm, concentricidad 0,002–0,015 mm, desviación 0,002–0,03 mm y tolerancia de posición 0,002–0,05 mm.
4. Rugosidad de la superficie:Ra 0,05–1,6 μm, según los requisitos de mecanizado especificados y el estado de la superficie.
Estos valores representan los rangos de especificaciones suministrados. Se debe confirmar la tolerancia aplicable para cada característica porque los grados de tolerancia, las desviaciones bilaterales y los sistemas de ajuste no son intercambiables. Por ejemplo, un requisito de diámetro de eje y un requisito de posición de orificio describen diferentes características y requieren diferentes enfoques de inspección.
|
precisión dimensional |
L（X） |
W（Y） |
H（Z） |
SUDOESTE |
Dios |
|
unidad:±/mm |
0.001 |
0.0005 |
0.0001 |
0.002 |
0.001 |
|
Precisión geométrica |
llanura |
paralelismo |
perpendicularidad |
simetría |
Tolerancia de posición |
|
unidad:±/mm |
0.0003 |
0.001 |
0.001 |
0.002 |
0.002 |
|
capacidad de producción |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
|
ciclo de producción |
3-20 días |
3-20 días |
3-20 días |
3-20 días |
3-20 días |
La elección del proceso de mecanizado depende de la forma del componente, sus dimensiones, material, requisitos de tolerancia y calidad superficial requerida. Diferentes operaciones sirven para diferentes propósitos. El torneado es adecuado para funciones rotacionales, el fresado crea superficies planas y perfiles complejos, y el rectificado se puede utilizar cuando se requiere un control dimensional fino o calidad de la superficie. La perforación, el mandrinado y el mandrinado con plantilla abordan diferentes requisitos de posicionamiento y realización de orificios.
Para el mecanizado de tolerancia estricta para piezas de ingeniería en miniatura, seleccionar una secuencia adecuada de operaciones ayuda a gestionar el acceso a las herramientas, la estabilidad de la pieza de trabajo y la relación entre las características críticas. Un plan de proceso debe basarse en el dibujo real en lugar de aplicar un método de mecanizado a cada pieza.
Las especificaciones técnicas proporcionadas por Sanluo Precision enumeran los siguientes métodos de mecanizado y rangos de capacidad asociados:
1. Torneado de precisión:Diámetro φ0,05–500 mm, tolerancia grado IT6 ±0,003–0,006 mm y redondez 0,003 mm.
2. Fresado de precisión:Tolerancia de planitud o superficie plana ±0,002 mm y tolerancia de posición del orificio ±0,015 mm.
3. Rectificado de precisión:Rectificado cilíndrico, rectificado interno y rectificado superficial, con tolerancia de grado IT5 ±0,001 mm y redondez 0,001 mm.
4. Mandrinado de precisión:Apertura φ10–500 mm, tolerancia grado IT5 ±0,002–0,01 mm.
5. Perforación de precisión:Diámetro del orificio φ0,1–50 mm y tolerancia de posición ±0,02 mm.
6. Plantilla aburrida:Precisión de la posición del orificio ±0,002 mm para aplicaciones como accesorios y moldes de precisión.
Las figuras enumeradas son especificaciones específicas del proceso proporcionadas para esta página. La capacidad final depende del material de la pieza de trabajo, la geometría, la configuración de la máquina y el método de inspección. Durante la revisión técnica se debe confirmar el funcionamiento adecuado y la tolerancia alcanzable.
La inspección es esencial cuando un componente tiene dimensiones pequeñas o interfaces funcionales estrechamente controladas. Una pieza puede alcanzar su diámetro nominal y aun así fallar debido a una posición incorrecta del orificio, un descentramiento excesivo, una rugosidad superficial inadecuada o una falta de coincidencia entre las características de acoplamiento. Por esta razón, el plan de inspección debe identificar las dimensiones críticas y el método de medición requerido para cada característica.
La información de la empresa de Sanluo Precision describe una gama de equipos de medición, que incluyen máquinas de medición de coordenadas, analizadores de imágenes, microscopios de herramientas, microscopios de alta potencia, microscopios estereoscópicos, proyectores, medidores de altura, rugosímetros, micrómetros y otros instrumentos de medición de precisión. La página técnica también identifica al personal de calidad QE, IQC, IPQC y OQC.
Las especificaciones del producto suministradas describen los siguientes enfoques de inspección y ejemplos de aplicación:
1. Inspección dimensional:Medición CMM con una precisión declarada de 0,002 mm para comprobaciones dimensionales y de distancia entre orificios. También se enumeran instrumentos láser, micrómetros de ultraprecisión, micrómetros, calibradores a vernier, calibres de tapón, calibres de anillo y calibres de rosca para verificar diferentes características.
2. Moldes de precisión:Los ejemplos suministrados incluyen la tolerancia dimensional de la cavidad ±0,01 mm y la tolerancia de separación del troquel de estampado ±0,005 mm.
3. Accesorios de precisión:Los ejemplos incluyen orificios para pasadores de ubicación en grado H7 ±0,005 mm y precisión de posicionamiento ±0,01 mm.
4. Instrumentos de medida:Los ejemplos suministrados incluyen una planicidad del yunque micrométrico de 0,003 mm y una tolerancia del calibre del tapón de ±0,002 mm.
5. Transmisión de precisión:Los ejemplos incluyen la precisión del perfil de los dientes de los engranajes en grado IT6 y los anillos interiores y exteriores de rodamientos en grado IT5 ±0,002 mm.
6. Componentes hidráulicos y neumáticos:Los ejemplos incluyen grado H7 del diámetro interior del cilindro ±0,006 mm y tolerancia de ajuste del carrete ±0,003 mm.
El texto técnico original también establece que Sanluo Precision ha proporcionado directa o indirectamente servicios de mecanizado de alta precisión personalizados a Bosch, ZF, NSK y otras empresas, con una producción anual de 200.000 piezas y una tasa de calificación del 99,8%. Estas cifras y referencias de clientes deben confirmarse con la empresa antes de usarse como afirmaciones de desempeño actuales y verificadas de forma independiente.
El rendimiento del posicionamiento de la máquina, el comportamiento del husillo, la sujeción de la pieza y la estabilidad ambiental influyen en la producción de piezas pequeñas de precisión. La descripción general de la empresa publicada por Sanluo Precision describe equipos de mecanizado para fresado, torneado, rectificado, corte de alambre, mecanizado por descarga eléctrica y producción de microcomponentes CNC. Su exhibición de piezas también documenta las capacidades de mecanizado de aleaciones metálicas y plásticos de ingeniería.
Los datos del equipo que aparecen a continuación se reproducen a partir del material original suministrado. Se presentan como especificaciones de equipo para referencia técnica; La idoneidad real debe confirmarse con el componente previsto y la configuración actual del equipo.
|
Categoría de parámetro |
Detalles de parámetros |
|
Modelo de equipo |
Centro de mecanizado de alta velocidad de 3 ejes impulsado por motor lineal JDSGT400 |
|
Posicionamiento central |
Para mecanizado de ultra alta precisión a nivel submicrónico |
|
Sistema de accionamiento |
Los tres ejes adoptan un motor lineal dual. |
|
Precisión clave |
Repetir precisión de posicionamiento de hasta 0,8 micrones; Precisión de la posición del orificio inferior a 1 micrón dentro de un rango de 100 mm. |
|
Tecnología central |
Integra accionamiento directo, control de temperatura, características de mecanizado de precisión del sistema CNC JD60 de desarrollo propio y sistema de servoaccionamiento de alta precisión. |
|
Ventaja principal |
Comprometidos a lograr el excelente efecto de "la superficie es la superficie funcional" |
|
Aplicación típica |
Mecanizado de tolerancia estricta de moldes ópticos de precisión, piezas semiconductoras, piezas estructurales de alta precisión y otros productos con requisitos estrictos en cuanto a dimensiones y calidad de la superficie. |
|
Categoría de parámetro |
Detalles de parámetros |
|
Modelo de equipo |
Centro de mecanizado de 5 ejes de alta precisión a nivel de micras Micro5 |
|
Posicionamiento central |
Alto rendimiento dinámico y mecanizado de alta precisión de piezas en miniatura de alto valor añadido |
|
Precisión clave |
Precisión de posicionamiento repetido 0,0005 mm, precisión de posicionamiento < 0,002 mm |
|
Sistema de husillo |
Velocidad máxima del husillo 60.000 rpm |
|
Características estructurales |
Estructura compacta con peso total 550 kg; equipado con almacén de herramientas de tres capas con capacidad para 60 herramientas; El sistema de paletas del área de procesamiento puede contener 6 accesorios de punto cero. |
|
Ahorro de energía y protección del medio ambiente |
Consumo de energía extremadamente bajo (<500 W), equipado con colector de niebla de aceite |
|
Sistema CNC |
Sistema alemán Beckhoff |
|
Carrera (X/Y/Z) |
78 / 56 / 50 milímetros |
|
Aplicación típica |
Mecanizado de tolerancias estrictas de componentes de ingeniería en miniatura, pequeñas piezas de metales preciosos, etc. |
La selección de materiales afecta la maquinabilidad, la estabilidad dimensional, el acabado superficial y la idoneidad de un componente para su entorno de trabajo. La exhibición de piezas de Sanluo Precision enumera materiales duros tratados térmicamente, acero estructural al carbono, acero inoxidable, aluminio y aleaciones de aluminio, latón, cobre rojo y plásticos de ingeniería entre los materiales manejados por sus operaciones de mecanizado.
El material final debe seleccionarse de acuerdo con los requisitos mecánicos, las condiciones de operación y las especificaciones del dibujo del componente. El grado del material, el tratamiento térmico y cualquier tratamiento superficial posterior deben confirmarse antes de la producción.
La información técnica publicada de Sanluo Precision identifica varias industrias y tipos de componentes relevantes para el mecanizado de alta precisión:
1. Equipo médico:La página técnica de la compañía enumera ejemplos que incluyen componentes para sistemas de asistencia ventricular, herramientas quirúrgicas para glaucoma, corazones artificiales, cabezales de molienda vascular, stents vasculares y cabezales de molienda de cálculos biliares.
2. Fabricación de semiconductores:Las aplicaciones incluyen piezas relacionadas con recubrimientos, accesorios de recubrimiento, accesorios de vacío y herramientas de rectificado de obleas de silicio de diamante.
3. Comunicación óptica:Los componentes de precisión y los accesorios de soporte pueden requerir interfaces controladas con precisión y una geometría repetible.
4. Investigación científica y laboratorios:Se pueden desarrollar componentes personalizados para instrumentos especializados y equipos experimentales basados en dibujos específicos.
5. Maquinaria industrial y automatización:Los ejes, componentes de localización, piezas de transmisión y otros elementos mecánicos pueden requerir dimensiones controladas para su montaje y funcionamiento.
Estos ejemplos reflejan áreas de aplicación descritas en la información publicada por la empresa. La idoneidad de un componente particular para una aplicación regulada o crítica para la seguridad depende de su diseño, material, requisitos de inspección y estándares industriales aplicables.
El mecanizado personalizado comienza con una comprensión clara de los requisitos funcionales del componente. Un dibujo debe identificar dimensiones críticas, tolerancias geométricas, requisitos de acabado superficial, especificaciones de materiales y cualquier condición de inspección especial. Estos detalles permiten evaluar el proceso de mecanizado y el método de verificación antes de la producción.
Precisión Sanluo afirma que apoya el desarrollo y la fabricación de componentes complejos y exigentes. Su información técnica también describe la integración de recursos de procesamiento complementarios cuando un proyecto excede las capacidades de un solo proceso o instalación.
Para respaldar una revisión técnica efectiva, prepare la siguiente información cuando esté disponible:
1. Dibujos de ingeniería:Proporcione dibujos acotados o archivos 3D que muestren la geometría del componente y las características críticas.
2. Requisitos materiales:Identifique el grado del material, la dureza, los requisitos de tratamiento térmico u otras condiciones del material.
3. Tolerancias críticas:Marque dimensiones, posiciones de orificios, ajustes, tolerancias geométricas y requisitos de acabado superficial que afectan la función o el ensamblaje.
4. Requisitos de cantidad:Indique la cantidad del prototipo o el volumen de lote esperado para que se pueda evaluar el enfoque de fabricación.
5. Criterios de inspección:Especifique los informes de medición requeridos, puntos de inspección, medidores u otros requisitos de aceptación.
6. Procesamiento adicional:Identifique cualquier tratamiento térmico, enchapado, pulido, pasivación u otro acabado de superficie requerido. La página técnica de Sanluo Precision enumera una variedad de procesos de tratamiento de superficies de soporte, sujetos a los requisitos y la disponibilidad del proyecto.
Proporcionar esta información ayuda a establecer una base técnica compartida para evaluar la capacidad de fabricación, el alcance de la cotización, la programación de producción y la aceptación de la calidad.
A:Un dibujo acotado o un modelo 3D es el mejor punto de partida. Incluya el grado del material, las tolerancias críticas, los requisitos de acabado de la superficie, la cantidad y cualquier requisito de inspección o acabado. Si una característica tiene una tolerancia especialmente estricta, identifíquela claramente para que los métodos de mecanizado y medición puedan evaluarse juntos.
A:La página técnica de la empresa enumera microestructuras tan pequeñas como 0,005 mm, piezas en miniatura que miden 0,08 × 0,08 mm, varillas de microdiámetro tan pequeñas como 0,01 mm y pequeños orificios tan pequeños como 0,003 mm. Estas cifras se refieren a diferentes tipos de características. No significan que todas las combinaciones de materiales, geometrías y tolerancias se puedan lograr en esas dimensiones. Es necesaria una revisión del dibujo para determinar la viabilidad de una pieza específica.
A:El proceso apropiado depende de los requisitos de geometría y tolerancia. El torneado se usa comúnmente para funciones rotacionales, fresado para superficies planas y perfiles complejos, taladrado para orificios, taladrado para dimensionamiento de orificios y rectificado para ciertas superficies y diámetros de precisión. Algunos componentes requieren una combinación de operaciones. La secuencia del proceso debe seleccionarse de acuerdo con el dibujo de la pieza y el material.
A:Diferentes características requieren diferentes métodos de medición. Las máquinas de medición por coordenadas se pueden utilizar para relaciones dimensionales y características geométricas, mientras que los micrómetros, calibres, microscopios, analizadores de imágenes y rugosímetros pueden abordar necesidades de medición específicas. La información publicada por la empresa Sanluo Precision enumera estos tipos de equipos de inspección. El plan de inspección para un pedido particular debe especificar las dimensiones críticas y los criterios de aceptación requeridos.
A:La exhibición de piezas de Sanluo Precision enumera acero estructural al carbono, acero inoxidable, aluminio y aleaciones de aluminio, latón, cobre rojo, materiales duros tratados térmicamente y plásticos de ingeniería. La selección del material debe reflejar la resistencia, dureza, resistencia a la corrosión, estabilidad dimensional y entorno operativo requeridos. Confirme el grado exacto y cualquier requisito de tratamiento térmico o de superficie durante la revisión técnica.
A:Sí. Es posible que un componente necesite torneado para características cilíndricas, fresado para superficies planas, taladrado o taladrado para agujeros y rectificado para superficies de precisión seleccionadas. Las geometrías complejas también pueden requerir operaciones adicionales o accesorios especializados. La información técnica de Sanluo Precision describe su uso de múltiples tecnologías de mecanizado y recursos de procesamiento de soporte para componentes desafiantes. La ruta real depende del dibujo, el material y los resultados de la inspección requeridos.
A:Confirme la última revisión del dibujo, la calidad del material, las dimensiones críticas, las definiciones de tolerancia, los requisitos de superficie, la cantidad, el método de inspección y cualquier necesidad especial de embalaje o acabado. También es importante acordar cómo se determinará la aceptación y qué registros de inspección se proporcionarán. Estos detalles reducen el riesgo de diferencias de interpretación durante la fabricación y la inspección final.
La fabricación exitosa de componentes en miniatura comienza con una definición clara de la geometría, el material, las tolerancias y las condiciones de inspección requeridas. Sanluo Precision ofrece mecanizado CNC y servicios especializados de procesamiento de precisión para aplicaciones industriales, médicas, de semiconductores, de comunicaciones ópticas y relacionadas con la investigación. Para el mecanizado de tolerancia estricta para piezas de ingeniería en miniatura, envíe sus dibujos y requisitos técnicos para una evaluación de los métodos de mecanizado adecuados, las tolerancias alcanzables y los arreglos de inspección.
