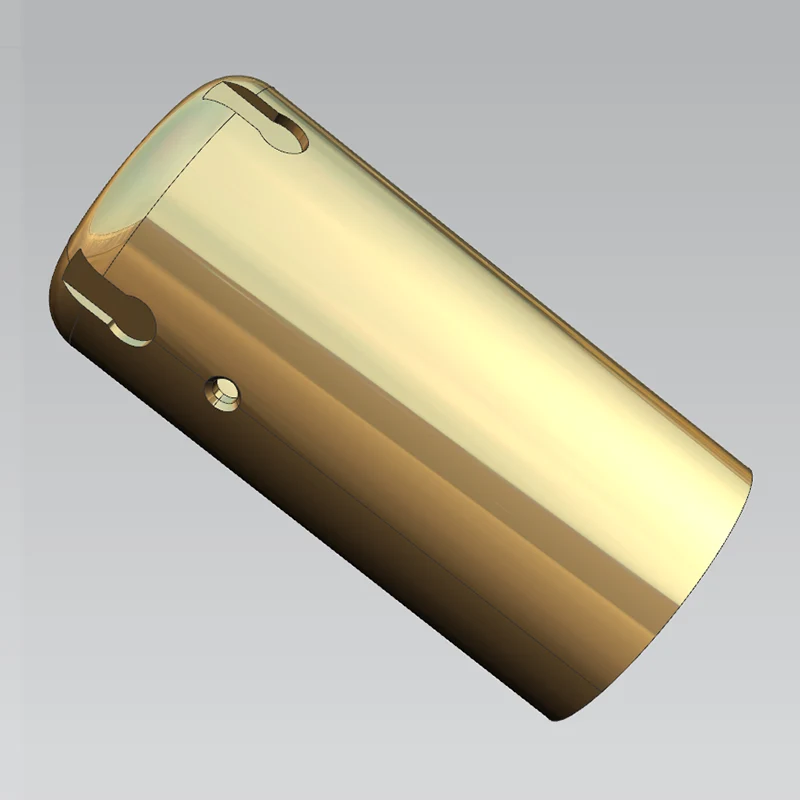

¿Qué eleva la superprecisión de las piezas de microeje a un punto de inflexión en la fabricación moderna?

1. El mandato de precisión: por qué la escala exige un nuevo paradigma

La incesante miniaturización de los sistemas mecánicos en todas las industrias ha impuesto exigencias sin precedentes a los procesos de fabricación. Los componentes que antes se medían en milímetros ahora se especifican en micras, y el rendimiento funcional de conjuntos completos a menudo depende de la fidelidad geométrica de un único microeje. En este contexto,Piezas de microeje Torneado de súper precisiónsurge no como una mejora incremental sino como un facilitador fundamental de la ingeniería de próxima generación.

Las operaciones de torneado tradicionales, si bien son efectivas para componentes de macroescala, encuentran severas limitaciones cuando los diámetros de las piezas de trabajo se reducen por debajo de 1 mm. La física del corte cambia drásticamente: las fuerzas de corte que son insignificantes a gran escala se convierten en fuentes de error dominantes, la expansión térmica manejable se vuelve crítica y el desgaste de la herramienta predecible se vuelve errático. El torneado de súper precisión aborda estos desafíos mediante una combinación de arquitecturas de máquinas ultra rígidas, materiales de herramientas avanzados y parámetros de proceso meticulosamente optimizados.

Los riesgos económicos y de rendimiento son sustanciales. Un microeje que se desvía de su diámetro especificado incluso en 2 μm puede hacer que un subconjunto completo no funcione. En los dispositivos médicos, tales desviaciones pueden comprometer la esterilidad o la confiabilidad mecánica. En aplicaciones aeroespaciales, pueden afectar el equilibrio y la longevidad de los sistemas giratorios de alta velocidad. Por lo tanto, el proceso de torneado de precisión ha despertado un enorme interés en la producción estandarizada y en masa de microejes porque produce más eficiencia en comparación con métodos alternativos como el mecanizado por descarga eléctrica o el mecanizado electroquímico.

Lo que distingue al torneado de súper precisión del mecanizado de precisión convencional no es simplemente el logro de tolerancias estrictas, sino también larepetibilidadcon el que esas tolerancias se mantienen en todas las series de producción. Esta repetibilidad es producto de un control holístico del proceso, que abarca la calibración de la máquina, la estabilización ambiental, el monitoreo del estado de las herramientas y la compensación de errores en tiempo real. Cuando estos elementos se integran de manera efectiva, el método ofrece componentes que cumplen con las especificaciones más exigentes con una consistencia notable.

2. Principios básicos del torneado de súper precisión para microejes

En esencia, el torneado de súper precisión para microejes se rige por los mismos principios cinemáticos que el torneado convencional: una pieza de trabajo giratoria se moldea mediante una herramienta de corte controlada que se desplaza a lo largo del eje de rotación. Sin embargo, la implementación de estos principios a microescala exige un enfoque fundamentalmente diferente para cada aspecto del proceso.

2.1. Gestión de la fuerza de corte

Las fuerzas de corte en el microtorneado son proporcionalmente mayores en relación con la rigidez de la pieza de trabajo en comparación con el macrotorneado. Un eje con un diámetro de 100 μm y una longitud de 5 mm tiene una relación longitud-diámetro de 50:1, lo que lo hace muy susceptible a la deflexión incluso bajo fuerzas radiales modestas. Las investigaciones han demostrado que el error dimensional en microejes con grandes relaciones longitud-diámetro se puede reducir en un 90 % mediante estrategias adecuadas de compensación de errores. Esto subraya la importancia crítica de la gestión de la fuerza para lograr resultados de súper precisión.

Un enfoque particularmente eficaz es el torneado sin fuerza de empuje, donde el ángulo de aproximación de la herramienta y la profundidad de corte se configuran de manera que la fuerza de empuje resultante se acerque a cero. Esto minimiza la deflexión de la pieza de trabajo y permite la producción de ejes con errores de rectitud inferiores a 0,5 μm en una longitud de 10 mm. La combinación de esto con el suministro de refrigerante a alta presión y recubrimientos avanzados de herramientas reduce aún más la fricción y la formación de bordes acumulados, que son fuentes comunes de rugosidad superficial en el microtorneado.

2.2. Estabilidad térmica y compensación de errores

La expansión térmica es otro factor crítico. Incluso un aumento de temperatura de 1 °C puede hacer que un eje de acero de 100 μm se expanda aproximadamente 1,2 μm, una fracción significativa del presupuesto de tolerancia total. Para contrarrestar esto, los modernos centros de torneado de súper precisión incorporan entornos con temperatura controlada, sistemas de enfriamiento del husillo y sensores de desplazamiento térmico que retroalimentan al controlador CNC. Los algoritmos de compensación en tiempo real ajustan la posición de la herramienta según la deriva térmica medida, lo que garantiza que las dimensiones finales de la pieza permanezcan dentro de las especificaciones.

Además, el uso de husillos con cojinetes de aire y guías hidrostáticas elimina la fricción de contacto mecánico, lo que reduce la generación de calor y mejora la suavidad del movimiento. Estos elementos de la máquina, combinados con una amortiguación activa de las vibraciones, crean una zona de corte estable que es esencial para lograr valores de rugosidad superficial de Ra < 0,05 μm en microejes. La integración de estos principios en una única plataforma es lo que define el estado del arte enPiezas de microeje Torneado de súper precisión.

3. Arquitectura de la máquina y requisitos de herramientas

La máquina herramienta utilizada para el microtorneado de súper precisión es fundamentalmente diferente de un torno CNC estándar. Debe proporcionar una resolución de posicionamiento submicrónica, un crecimiento térmico mínimo y una rigidez estática y dinámica excepcional. Las características arquitectónicas clave incluyen:

• Base de hormigón de granito o polímero.– proporciona una elevada amortiguación e inercia térmica, aislando la zona de trabajo de las vibraciones del suelo.
• Accionamientos de motores lineales– elimina el juego y la fricción, lo que permite velocidades de aceleración de hasta 2 gy una repetibilidad de posicionamiento de ±0,1 μm.
• Cojinetes hidrostáticos o aerostáticos– Soporta tanto el husillo como las guías deslizantes con una fricción casi nula y una excelente rigidez radial/axial.
• Codificadores de alta resolución– normalmente tipos de interferómetro láser o escala de vidrio con resolución de 0,01 μm para retroalimentación de circuito cerrado.
• Puesto de herramientas con capacidad de cambio rápido– Admite inserciones de diamante, CBN o carburo recubierto con radios de borde tan pequeños como 2 μm.

La selección de herramientas es igualmente crítica. Para torneado de súper precisión, las herramientas de diamante monocristalino suelen ser las preferidas para materiales no ferrosos debido a su extrema dureza y bajo coeficiente de fricción. Para las aleaciones ferrosas, se utilizan nitruro de boro cúbico policristalino (PCBN) o inserciones cerámicas, aunque requieren una preparación de los bordes más cuidadosa para evitar microdesprendimientos. El radio de la punta de la herramienta suele oscilar entre 0,05 mm y 0,2 mm, según el acabado superficial deseado y la relación de aspecto del eje.

Además, el control del desgaste de las herramientas es indispensable. Incluso un desgaste de flanco de 1 μm puede alterar la geometría de corte efectiva y degradar la calidad de la superficie. Las máquinas modernas integran sensores de emisión acústica o dinamómetros de fuerza para detectar la progresión del desgaste y activar cambios de herramientas automáticamente, garantizando que cada pieza producida cumpla con los criterios de súper precisión.

4. Selección de materiales y maquinabilidad

No todos los materiales son igualmente adecuados para el microtorneado de súper precisión. La maquinabilidad de un material determina el acabado superficial alcanzable, la vida útil de la herramienta y la estabilidad dimensional. Los materiales comúnmente procesados ​​incluyen:

Para cada material, los parámetros de corte (velocidad, avance, profundidad de corte) deben ajustarse cuidadosamente. Por ejemplo, las aleaciones de aluminio se pueden tornear a velocidades de hasta 500 m/min con herramientas de diamante, mientras que el titanio requiere velocidades inferiores a 80 m/min para evitar un desgaste excesivo de la herramienta. La selección del tipo de refrigerante y el método de entrega también varía; Los refrigerantes a base de aceite son preferidos para los aceros inoxidables para reducir la fricción, mientras que los fluidos miscibles en agua son comunes para el aluminio para mejorar la disipación del calor.

En los últimos años, el uso de enfriamiento criogénico (nitrógeno líquido) ha ganado terreno para materiales difíciles de mecanizar, ya que reduce las temperaturas de corte y mejora la vida útil de la herramienta sin introducir distorsión térmica. Este enfoque, aunque costoso, ha permitido un torneado de súper precisión de aceros endurecidos (hasta 60 HRC) con acabados superficiales comparables al rectificado.

5. Parámetros del proceso y su influencia en la calidad

La interacción entre la velocidad de corte, el avance y la profundidad de corte define la calidad del microeje terminado. Cada parámetro tiene un efecto distinto sobre la rugosidad, la redondez y la tensión residual de la superficie.

• Velocidad de corte (Vc)– Las velocidades más altas generalmente reducen el filo reconstruido y producen superficies más suaves, pero también aumentan el desgaste de la herramienta y la carga térmica. La velocidad óptima normalmente se encuentra en el límite superior del rango recomendado de la herramienta.
• Velocidad de alimentación (f)– El avance por revolución influye directamente en la rugosidad superficial teórica (Ra ≈ f² / (8·r) para un radio de punta determinado). Un avance más bajo mejora el acabado pero reduce la productividad. Para lograr una gran precisión, los avances suelen establecerse entre 1 μm/rev y 5 μm/rev.
• Profundidad de corte (ap)– La profundidad debe ser al menos el doble del radio de la punta para garantizar un corte estable, pero una profundidad excesiva aumenta las fuerzas radiales y la deflexión. Para los microejes, son comunes profundidades de 10 μm a 50 μm.

Para ilustrar el efecto combinado, considere un microeje de latón (diámetro de 0,5 mm) torneado con una herramienta de diamante (radio de punta de 0,05 mm). Usando Vc = 300 m/min, f = 2 μm/rev y ap = 20 μm, el Ra teórico es de aproximadamente 0,01 μm, lo que está dentro del rango de súper precisión. Sin embargo, si la alimentación se duplica a 4 μm/rev, el Ra aumenta a 0,04 μm, lo que sigue siendo aceptable pero se acerca al límite para aplicaciones críticas.

En la práctica, la selección de parámetros también debe tener en cuenta la dinámica de la máquina. Pueden producirse condiciones de corte inestables (vibración) a determinadas velocidades del husillo y combinaciones de avance, lo que deja marcas de vibración visibles en la superficie del eje. Los sistemas avanzados de monitoreo de procesos utilizan acelerómetros para detectar vibraciones y ajustar automáticamente la velocidad del husillo o la velocidad de avance para suprimirlas, asegurando una calidad superficial constante en todo el lote de producción.

6. Garantía de Calidad: Medición y Metrología

Verificar que un microeje cumpla con la especificación de súper precisión requiere instrumentos de medición con capacidad de resolución nanométrica. Comúnmente se emplean las siguientes tecnologías:

1. Medición de longitud interferométrica– Utiliza interferómetros láser para medir el diámetro y la longitud con una precisión superior a ±0,1 μm.
2. Medición de redondez– Realizado con un husillo de precisión y una sonda LVDT; Se pueden lograr errores de redondez por debajo de 0,2 μm.
3. Perfilometría de superficie– Los perfiladores de contacto o sin contacto (interferometría de luz blanca) miden los valores Ra y Rz sobre la superficie del eje.
4. Máquinas de medición de coordenadas (MMC)– Para microejes complejos con múltiples funciones, una MMC con un diámetro de aguja de 0,5 mm o menos puede inspeccionar tolerancias de forma y posición.
5. Comparadores ópticos y sistemas de visión.– Proporciona controles dimensionales rápidos y sin contacto para producciones de gran volumen.

Más allá de la inspección dimensional, la integridad del material se evalúa mediante pruebas de dureza (micro-Vickers) y mediciones de tensión residual (difracción de rayos X). Estos son particularmente importantes para ejes que se someterán a un tratamiento térmico posterior o a un ensamblaje con ajustes de interferencia. Se mantienen gráficos de control estadístico de procesos (SPC) para parámetros críticos, lo que permite la detección temprana de desviaciones del proceso y permite acciones correctivas antes de que se produzcan piezas no conformes.

Vale la pena señalar que el entorno de medición debe estar tan controlado como el entorno de mecanizado. Las fluctuaciones de temperatura, las corrientes de aire y las vibraciones del suelo pueden introducir errores de medición. Por lo tanto, los laboratorios de metrología suelen estar ubicados en salas limpias con una estabilidad de temperatura de ±0,1 °C y mesas de aislamiento de vibraciones.

7. Aplicaciones en industrias críticas

la demanda dePiezas de microeje Torneado de súper precisiónestá impulsado por varios sectores de alto valor donde la miniaturización y la precisión no son negociables.

• Dispositivos médicos– Los alambres guía, los componentes del catéter y los microtaladros quirúrgicos requieren ejes con una rectitud excepcional y superficies lisas para minimizar el trauma tisular. El acero inoxidable y el nitinol son materiales comunes y el proceso garantiza que la rugosidad de la superficie no promueva la adhesión bacteriana.
• Aeroespacial– Las válvulas dosificadoras de combustible, los actuadores hidráulicos y los cardanes giroscópicos contienen microejes que deben soportar temperaturas y presiones extremas. El torneado de súper precisión de Inconel y aleaciones de titanio proporciona la resistencia a la fatiga y la estabilidad dimensional necesarias.
• Automotor– Los sistemas de inyección de combustible para motores diésel y de gasolina utilizan microejes que controlan los orificios de medición con una precisión de micras. El proceso reduce la fricción y el desgaste, lo que contribuye a mejorar la economía de combustible y reducir las emisiones.
• Electrónica– Los motores en miniatura para unidades de disco duro, estabilizadores de cámaras y cardanes de drones se basan en microejes con un descentramiento mínimo para mantener la precisión de la rotación. El cobre-berilio y el acero endurecido a menudo se eligen por sus propiedades eléctricas y mecánicas.
• Óptica y fotónica– Los manguitos de alineación de fibra óptica y las etapas de microposicionamiento contienen ejes que guían la luz con una precisión submicrónica. El proceso de torneado produce superficies libres de rayones y contaminantes, lo que garantiza una baja pérdida óptica.

En cada una de estas aplicaciones, la capacidad de producir consistentemente ejes con diámetros de hasta 0,1 mm y relaciones longitud-diámetro superiores a 30:1 es un diferenciador competitivo. El proceso también permite la producción de características complejas como conos, ranuras y roscas en el mismo microeje, lo que reduce la necesidad de operaciones secundarias.

8. Desafíos persistentes y estrategias de mitigación

A pesar de los avances,Piezas de microeje Torneado de súper precisiónenfrenta varios desafíos inherentes que requieren atención continua.

• Deflexión de la pieza de trabajo– Como ya se ha comentado, los ejes delgados se doblan bajo las fuerzas de corte. La mitigación incluye el uso de soporte de contrapunto (centros activos), la reducción de la profundidad de corte y el empleo de trayectorias de herramientas contrarrotativas para equilibrar las fuerzas.
• Desgaste de herramientas– Incluso las herramientas diamantadas se desgastan con el tiempo, afectando el acabado de la superficie. La inspección periódica de las herramientas y el monitoreo del desgaste durante el proceso son esenciales. Las herramientas recubiertas y los lubricantes avanzados prolongan la vida útil de la herramienta.
• Distorsión térmica– El calor generado durante el corte puede provocar la expansión tanto de la pieza de trabajo como de la estructura de la máquina. La aplicación de refrigerante, las técnicas de corte con aire y las rutinas de calentamiento de la máquina ayudan a mantener el equilibrio térmico.
• Formación de rebabas– En la entrada y salida de los cortes, pequeñas rebabas pueden comprometer el funcionamiento del eje. Los procesos de desbarbado, como el desbarbado electroquímico o el mecanizado de flujo abrasivo, a menudo se añaden como pasos posteriores al proceso.
• Contaminación superficial– Las partículas finas o los residuos de refrigerante pueden afectar la calidad de la superficie. Los entornos de mecanizado ultralimpios y la limpieza posterior al proceso (por ejemplo, lavado ultrasónico) son prácticas estándar.

Para abordar estos desafíos de manera integral, muchos fabricantes adoptan un enfoque de “circuito cerrado” donde los datos del proceso (fuerzas, temperatura, vibración) se recopilan continuamente y se retroalimentan a un modelo de aprendizaje automático que predice los parámetros óptimos para cada nuevo lote. Esta estrategia basada en datos ha demostrado mejoras en el rendimiento de la primera pasada desde menos del 80 % hasta más del 95 % para geometrías complejas de microejes.
