Mecanizado de alta tolerancia

Tecnología de alta tolerancia

El mecanizado de alta tolerancia de Sanluo Precision presenta un control preciso de los grados de alta tolerancia: tolerancia de grado IT2 ±0,001-0,004 mm (adecuada para ajuste de alta precisión), tolerancia de grado IT3 ±0,001-0,006 mm (adecuada para ajuste de precisión), tolerancia de grado IT4 ±0,002-0,01 mm (adecuada para piezas de precisión generales), tolerancia de grado IT5 ±0,003-0,015 mm (adecuada para piezas ordinarias) piezas de precisión). Los tipos de ajuste incluyen: ajuste con holgura H7/h6 con holgura de 0,002-0,015 mm, ajuste de transición H7/k6 con posicionamiento preciso, ajuste de interferencia H7/p6 con interferencia de 0,005-0,025 mm. Rango de tamaño: diámetro φ0,03-800 mm, longitud ≤2000 mm, apertura φ0,02-500 mm. Las tolerancias de mecanizado son progresivas por capas: desbaste 0,02-0,05 mm, semiacabado 0,05-0,1 mm, acabado 0,001-0,003 mm, rectificado 0,001-0,005 mm.

Amplios campos de aplicación

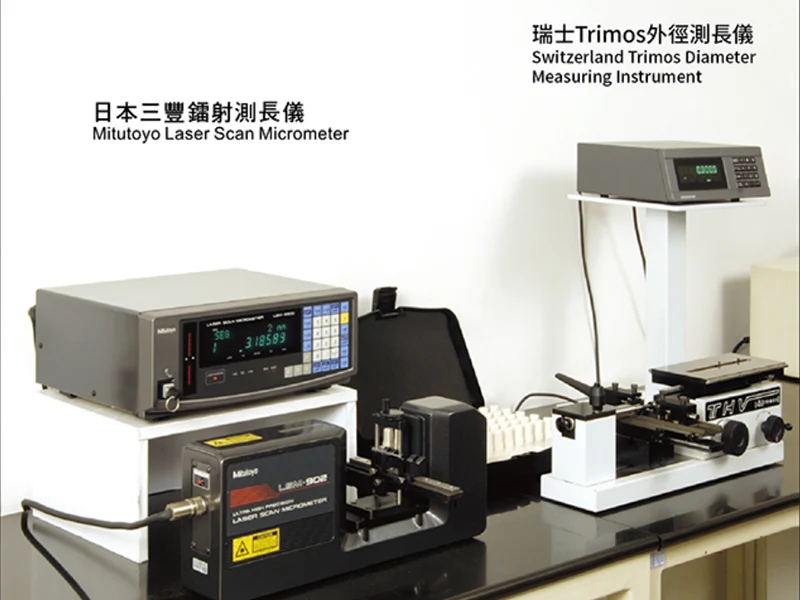

Como planta de procesamiento profesional de mecanizado de alta tolerancia, Sanluo Precision está equipada con equipos de prueba de precisión: herramientas de medición generales como instrumentos láser/micrómetro de ultraprecisión/micrómetro/micrómetro interno/calibrador a vernier, herramientas de medición especiales como calibre de tapón de límite suave/calibrador de anillo, CMM con precisión de 0,002 mm, medidor de redondez con precisión de 0,0005 mm. Adopte el control de proceso SPC, gráfico de control X-R, CPK≥1.33 para calificación, inspección del 100% de las dimensiones clave. Campos de aplicación: industria automotriz (diámetro del cilindro del bloque del motor grado IT7 ±0,008 mm, muñón principal del cigüeñal grado IT6 ±0,005 mm, tolerancia del perfil del diente del eje del engranaje de la caja de cambios grado IT6), maquinaria de precisión (tolerancia de paso del engranaje planetario reductor ±0,01 mm, precisión del avance del husillo de bolas grado IT5), fabricación de moldes (tolerancia del núcleo del molde de inyección ±0,01 mm, pilar guía del molde de estampado y ajuste de casquillo H7/h6), sistema hidráulico (émbolo de bomba hidráulica grado IT6 ±0,004 mm, juego de ajuste de grado IT7 del pistón del cilindro hidráulico: 0,02-0,05 mm). Hemos brindado servicios personalizados de mecanizado de alta precisión a FAW, Dongfeng, Weichai, Fast, XCMG, Zoomlion y otras empresas, con una producción anual de 3 millones de piezas de alta tolerancia y una tasa de calificación de tolerancia del 99,5%.

Parámetros técnicos del equipo
