Un proveedor de maquinaria médica no se selecciona únicamente por el número de máquinas. Los equipos de dispositivos de EE. UU. necesitan evidencia de que el proveedor puede mantener la geometría requerida, preservar la identidad del material, documentar los resultados de la inspección, proteger los datos CAD controlados y comunicarse rápidamente cuando un dibujo no se puede fabricar tal como se publicó.

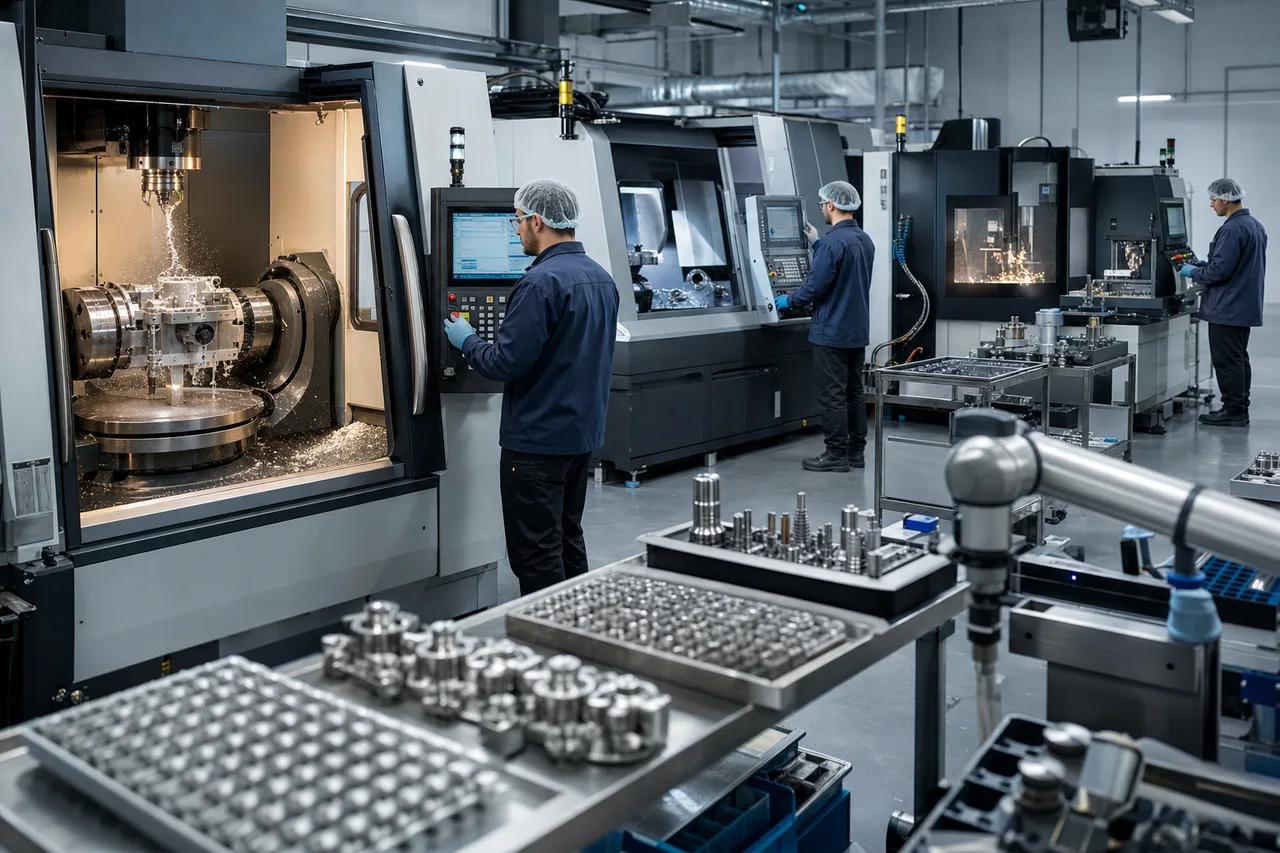

Sanluo Precision es un fabricante y proveedor de mecanizado médico CNC de precisión con sede en Shenzhen, China. Sus capacidades declaradas incluyen mecanizado de cinco ejes, torneado-fresado, torno tipo suizo y centrado, torneado CNC, rectificado de precisión, electroerosión, electroerosión por hilo, mecanizado por láser y micromecanizado. La compañía respalda piezas personalizadas desde trabajos de desarrollo de una sola pieza hasta producción de mayor volumen y enumera aplicaciones médicas como cabezas esféricas de articulaciones artificiales, componentes de fusión espinal, tornillos médicos, herramientas quirúrgicas, piezas vasculares, componentes de corazones artificiales, piezas de equipos de diagnóstico y piezas relacionadas con sondas de ultrasonido.
La pregunta práctica no es simplemente: "¿Puede este taller fabricar la pieza?" Se trata de si el taller puede fabricar la pieza repetidamente, probar lo que hizo y reaccionar correctamente cuando la producción expone una debilidad en el diseño o proceso.
Sanluo Precision describe su servicio de mecanizado médico como un servicio técnico de proceso completo, que comienza con el desarrollo del producto y se extiende hasta la producción en masa. Su flujo de trabajo declarado utiliza herramientas CAD/CAM/CAE, modelado CATIA, programación Mastercam, análisis ANSYS y control de producción a través de MES. Esa combinación es relevante cuando una pieza es difícil de fijar, tiene características internas profundas, incluye paredes delgadas o requiere varias operaciones para preservar la concentricidad.
Para una revisión del dibujo, proporcione el archivo CAD nativo cuando esté permitido, el dibujo publicado, el historial de revisiones, la especificación del material, el volumen anual esperado y cualquier característica crítica para el funcionamiento conocida. Solicite al proveedor que identifique problemas de acceso a herramientas, paredes sin soporte, esquinas internas afiladas, puntos de referencia difíciles, riesgos de rebabas y características que puedan requerir electroerosión, rectificado o una operación secundaria. Una revisión DFM útil debería dar como resultado cambios propuestos específicos, no una declaración general de que la pieza es "mecanizable".
El apoyo a los prototipos también debería discutirse en términos comerciales. Confirme si el primer artículo utilizará la misma calidad de material, máquinas, enfoque de herramientas, equipo de inspección y ruta de acabado previstos para la producción. Un prototipo elaborado con un proceso diferente puede demostrar el diseño, pero dice poco sobre la repetibilidad en volumen. Sanluo afirma que admite pedidos de una sola pieza, así como programas de gran volumen, por lo que los compradores deberían preguntar cómo cambia el plan de fabricación entre esas etapas.
Su RFQ debe identificar el grado y la condición exactos del material, no solo “acero inoxidable” o “titanio”. Sanluo enumera aceros inoxidables para implantes y de intervención, aleaciones de titanio, aleaciones de alta temperatura, cerámica, acero de tungsteno, PEEK, PEI, PAI y UPE entre sus materiales admitidos. El grado aplicable, el tratamiento térmico, la condición de dureza, la trazabilidad del lote y los requisitos de certificado aún deben provenir de sus documentos de diseño y calidad.
Las tolerancias deben estar vinculadas a la función. Marque verdaderas dimensiones críticas, relaciones de referencia, descentramiento, planitud, cilindricidad, requisitos de rosca y límites de acabado superficial en lugar de aplicar una tolerancia estricta a cada característica. Pregunte cómo se inspeccionará cada característica crítica. Un proveedor puede utilizar una MMC para precisión posicional, un sistema óptico para perfiles pequeños, calibres calibrados para roscas y equipos de acabado superficial para sellar o soportar superficies. El método de inspección es importante porque un resultado sólo es significativo cuando la incertidumbre de la medición y la configuración son apropiadas.
El tratamiento superficial debe indicarse como parte de la definición de la pieza. La compatibilidad con anodizado, pasivación, electropulido, recubrimiento, tratamiento térmico, limpieza, marcado y esterilización puede cambiar las dimensiones o la química de la superficie. El embalaje merece la misma atención. Defina si las piezas necesitan bolsas individuales, manipulación limpia, tapas protectoras, control de humedad, etiquetas de lote o embalajes separados para diferentes revisiones. Estos detalles muchas veces se vuelven urgentes después del primer envío, cuando una buena pieza mecanizada llega rayada, mezclada por lotes o imposible de identificar.

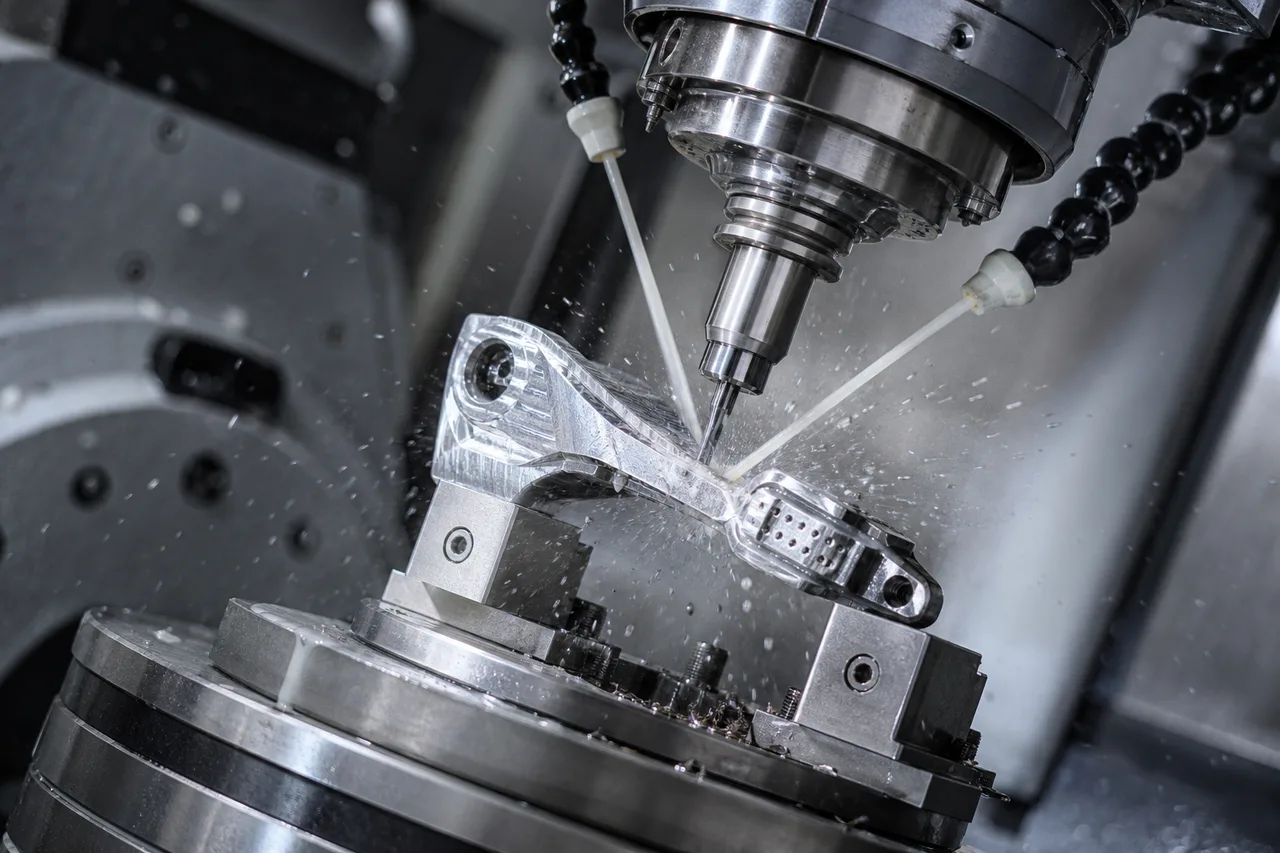

La selección del proceso debe seguir la geometría, el material, el conjunto de tolerancias y la cantidad de la pieza. El mecanizado de cinco ejes es útil cuando se deben alcanzar varias caras en menos configuraciones, cuando las superficies compuestas necesitan una orientación controlada de la herramienta o cuando la repetición repetida amenazaría la precisión posicional. Puede reducir el número de configuraciones, pero no elimina la necesidad de una buena planificación e inspección de datos. Una estructura de referencia mal definida sigue siendo un problema en una máquina de cinco ejes.
El mecanizado de tipo suizo suele ser una buena opción para piezas pequeñas, largas y delgadas con características torneadas, orificios transversales, roscas y demandas de producción repetidas. El soporte del casquillo guía ayuda a controlar la deflexión cerca de la zona de corte. El torneado-fresado se adapta a piezas que combinan características de rotación con planos, ranuras, agujeros o detalles fuera de eje fresados. Puede reducir las transferencias entre máquinas, lo que puede ayudar a preservar la concentricidad y acortar el tiempo de manipulación.
La electroerosión y la electroerosión por hilo son útiles cuando el corte convencional no puede alcanzar una ranura estrecha, un perfil interno afilado, un material duro o un contorno intrincado. La desventaja es el tiempo del proceso y la necesidad de controlar las capas refundidas, las áreas afectadas por el calor y la limpieza posterior al proceso, cuando corresponda. A menudo se elige el rectificado de precisión para superficies de apoyo, relaciones cilíndricas estrechas o acabados controlados después del tratamiento térmico. El micromecanizado conlleva sus propios riesgos: la rotura de herramientas, la formación de rebabas, la variación de materiales y los límites de inspección se vuelven más importantes a medida que las características se reducen.
| Proceso | ajuste común | Compensación del comprador para confirmar |
|---|---|---|
| CNC de cinco ejes | Piezas con contornos complejos y funciones multicara | Estrategia de fijación, acceso a herramientas y verificación de superficies difíciles. |
| tipo suizo | Piezas torneadas pequeñas y delgadas y producción repetida | Control de la barra, configuración del casquillo guía y requisitos de corte o características finales |
| torneado-fresado | Piezas rotativas con características fresadas o fuera de eje. | Transferencia de datos y concentricidad en operaciones combinadas |
| Electroerosión o electroerosión por hilo | Materiales duros, ranuras estrechas y perfiles inaccesibles | Condición de la superficie, lavado, limpieza y tiempo del ciclo. |
| Rectificado o micromecanizado | Acabados finos, características pequeñas y control geométrico cercano. | Control de rebabas, capacidad de inspección y sensibilidad a la variación del material. |
La oferta de servicios más amplia de Sanluo incluye torneado CNC, mecanizado tipo suizo, torneado-fresado, rectificado, electroerosión, electroerosión por hilo, mecanizado por láser y micromecanizado. Una buena conversación sobre abastecimiento debería preguntar qué ruta se propone, por qué se ajusta a la pieza y qué características se comprobarán después de cada operación importante.
Una solicitud de cotización completa reduce dos problemas comunes: cotizaciones que no se pueden comparar y precios que cambian después de una revisión técnica. Envíe suficiente información para que el proveedor comprenda el riesgo de la pieza, no solo su forma exterior. La siguiente secuencia funciona bien para nuevos componentes y transferencias de diseño.
Para un proveedor con sede en China, agregue una discusión sobre control de documentos antes de intercambiar archivos. Decida qué tipos de archivos son necesarios, quién puede acceder a ellos, cómo se denominan las revisiones y cómo se retiran los datos obsoletos. Si la pieza está regulada o es comercialmente sensible, su acuerdo de compra debe abordar la confidencialidad, la subcontratación permitida, la propiedad de las herramientas y la aprobación de los cambios de proceso.
Sanluo Precision presenta su trabajo de mecanizado médico como algo más que un corte independiente. La empresa describe un flujo de trabajo conectado que utiliza CAD/CAM/CAE, CATIA para modelado, Mastercam para programación, análisis ANSYS, producción controlada por MES y verificación de gemelos digitales. En términos prácticos, estas herramientas pueden respaldar diferentes partes de la cadena de fabricación: revisión del diseño e integridad del modelo, creación de trayectorias de herramientas, análisis de ingeniería, control del estado de producción y verificación virtual antes de que un programa llegue a la máquina.
Verificación del gemelo digitalse refiere al uso de una representación digital de la máquina, herramientas, accesorios, material y movimiento programado para verificar la operación planificada antes de cortar. Su valor es mayor en trabajos complejos de cinco ejes, donde puede resultar costoso descubrir colisiones, inclinación excesiva de la herramienta, superficies inaccesibles y condiciones inesperadas del material en la máquina. No reemplaza la inspección del primer artículo. La simulación puede confirmar que una trayectoria es plausible; La medición confirma que la pieza terminada cumple con el dibujo.
Producción controlada por MESsignifica que el sistema de ejecución de fabricación se utiliza para gestionar información de producción, como órdenes de trabajo, rutas, estado y registros de procesos. Para un comprador de dispositivos médicos, la pregunta útil es qué información se puede vincular al lote terminado. Pregunte si el proveedor puede conectar certificados de materiales, registros de máquinas u operaciones, resultados de inspección, acciones de no conformidad y documentos de envío a un número de pieza y revisión.
La compañía también declara soporte para el mecanizado de cinco ejes, el torneado-fresado y el procesamiento de torno de centrado. Esas capacidades son relevantes para componentes difíciles, pero los compradores aún deben solicitar una ruta propuesta para el dibujo específico. El socio técnico adecuado explica dónde es estable el proceso, dónde es sensible y qué evidencia se generará en cada etapa. Puedes revisar el de Sanluo.Servicios de mecanizado médico CNC de precisión.junto con su paquete de RFQ antes de comenzar esa discusión.
La lista de aplicaciones proporcionada por Sanluo cubre tanto componentes relacionados con implantes como piezas de equipos. Incluye cabezas esféricas para articulaciones artificiales, dispositivos de fusión espinal, tornillos médicos, instrumentos quirúrgicos, herramientas para glaucoma, piezas de corazones artificiales, componentes vasculares, piezas de equipos de diagnóstico y componentes relacionados con sondas de ultrasonido. No todas estas aplicaciones conllevan el mismo riesgo de fabricación. Una superficie de apoyo pulida, una pequeña herramienta quirúrgica y un componente de gabinete pueden requerir controles de mecanizado, inspección, limpieza y embalaje completamente diferentes.
Para piezas metálicas, Sanluo enumera acero inoxidable para implantes y de intervención, aleaciones de titanio, aleaciones de alta temperatura y acero de tungsteno. El titanio puede resultar difícil porque genera calor en la interfaz de corte y reacciona mal a una selección descuidada de herramientas o al control de viruta. Los aceros inoxidables varían ampliamente en cuanto a su comportamiento de endurecimiento por trabajo y maquinabilidad. Las aleaciones de alta temperatura exigen un control cuidadoso de las condiciones de corte y el desgaste de las herramientas. El acero de tungsteno plantea problemas de dureza y desgaste de los bordes que pueden favorecer la electroerosión o el rectificado para determinadas características.
Los materiales no metálicos enumerados incluyen cerámica, PEEK, PEI, PAI y UPE. Los polímeros de ingeniería no son simplemente versiones más blandas del metal. Pueden deslizarse, absorber humedad, deformarse al sujetarlos o mostrar un comportamiento dimensional diferente después del mecanizado. Las piezas cerámicas pueden requerir herramientas y manipulación especializadas porque pueden producirse astillas en los bordes incluso cuando la geometría nominal es correcta. Su RFQ debe indicar si el material se utiliza en un implante, instrumento, dispositivo de diagnóstico o conjunto sin contacto con el paciente, porque las expectativas de limpieza, superficie y documentación pueden diferir.
La selección del material sigue siendo responsabilidad del diseñador del dispositivo. El proveedor puede señalar inquietudes sobre el mecanizado, sugerir un grado apto para la fabricación e identificar posibles modos de falla, pero no debe sustituir silenciosamente un material porque sea más fácil de cortar. Confirme la lista de materiales aprobados, el formato del certificado, la identificación del lote y cualquier restricción sobre el contenido reciclado, los recubrimientos o el tratamiento térmico exterior antes de que comience la producción.
Un proveedor de mecanizado aporta pruebas de fabricación; el fabricante del dispositivo sigue siendo responsable de la estrategia regulatoria, los controles de diseño, la gestión de riesgos, la verificación, la validación y la presentación al mercado del dispositivo terminado. Esa distinción importa. Un certificado de conformidad no demuestra por sí solo que un dispositivo médico completo sea seguro, eficaz o cumpla con todos los requisitos aplicables de EE. UU.
El sitio web de Sanluo enumera las certificaciones ISO 9001:2008 e ISO 14001:2004. Los compradores deben solicitar certificados vigentes, declaraciones de alcance, detalles del organismo emisor y estado de vencimiento durante la calificación. Debido a que los estándares enumerados son ediciones anteriores, no asuma que responden a todos los requisitos de su procedimiento de calidad de proveedores. Pregunte cómo gestiona el proveedor el control de documentos, la calibración, el producto no conforme, las acciones correctivas, la capacitación, los controles de proveedores, los cambios de procesos y la retención de registros.
La trazabilidad debe definirse a nivel de lote. Dependiendo del componente, es posible que necesite conectar el calor del material entrante o la información del lote con la orden de trabajo, las operaciones de la máquina, los resultados de la inspección, el procesamiento externo, las etiquetas de embalaje y el envío. Si la pieza está serializada o marcada con láser, confirme cómo el marcado afecta la superficie y cómo se verifica la marca. Si ocurre una desviación, acuerde la contención y disposición antes de que aparezca el primer problema de producción.
El fabricante del dispositivo también debe controlar el dibujo aprobado, las especificaciones, los criterios de aceptación y el proceso de cambio. Un proveedor de mecanizado no debe revisar una dimensión, material, acabado o ruta de proceso sin autorización escrita cuando ese cambio pueda afectar el dispositivo. Trate los registros de proveedores como entradas controladas a su archivo de calidad, no como un sustituto de su propia documentación de diseño y producción.
El plazo de entrega comienza antes de que se corte la primera viruta. La revisión de planos, la cotización, la adquisición de materiales, la programación, los accesorios, el acabado exterior, la inspección del primer artículo, las correcciones, la aprobación y el transporte internacional pueden afectar el cronograma. Solicite estas etapas por separado en lugar de aceptar una estimación de entrega amplia. Un prototipo puede avanzar rápidamente si hay material disponible, pero el tiempo de producción puede cambiar cuando se requiere una aleación especial, un grado cerámico, un recubrimiento o un proceso externo calificado.
La comunicación de la inspección debe acordarse antes de que comience la inspección. Confirme el formato del informe, las unidades, la convención de dibujo ampliado, el plan de muestreo, el tratamiento de las características faltantes y el método para informar los resultados fuera de tolerancia. Para piezas complejas, pregunte si el proveedor proporcionará datos de inspección por característica o solo un certificado de aprobación/rechazo. Una breve videollamada sobre el informe del primer artículo a menudo resuelve problemas de datos e interpretación más rápido que una larga cadena de correo electrónico.
El manejo seguro de CAD merece un proceso escrito. Utilice un canal de transferencia controlado siempre que sea posible, limite el acceso al personal que necesita los archivos e identifique la revisión actual en el nombre del archivo y la documentación de compra. Aclare si los subcontratistas reciben datos CAD para tratamiento térmico, recubrimiento, rectificado, limpieza o inspección. Su acuerdo debe establecer que la subcontratación no autoriza cambios de diseño incontrolados ni la reutilización de modelos propietarios.
La preparación para la entrega incluye más que un número de seguimiento. Confirme los documentos de exportación, los detalles de las facturas comerciales, las listas de empaque, las etiquetas de los lotes, los certificados, los informes de inspección y el plan de inspección de recepción. Si las piezas son sensibles a la contaminación o daños cosméticos, defina cómo se protegerán durante el transporte. Sanluosoporte de mecanizado CNC médico personalizadodebe evaluarse en función de estos requisitos operativos, no sólo en función del precio unitario cotizado.
Envíe a Sanluo Precision el dibujo publicado, el modelo 3D, los requisitos de material y acabado, las cantidades esperadas, el tiempo objetivo y las expectativas de inspección. Incluya las características que son más difíciles de fabricar o que resultan más costosas de equivocar. Si todavía estás en desarrollo, dilo. Un proveedor puede dar mejores consejos cuando sabe si el objetivo inmediato es la retroalimentación del diseño, un prototipo funcional, un primer artículo o una repetición de la producción.
Solicite una recomendación de proceso, comentarios de DFM, suposiciones externas al proceso, un plan de inspección, documentos de trazabilidad y una estimación del tiempo de entrega por etapas. Para componentes complejos o en miniatura, solicite confirmación de fijación, acceso a herramientas, control de rebabas, tratamiento de superficies, limpieza y embalaje antes de aprobar la cotización. Ése es el punto en el que la claridad técnica es más barata.
Comparta su paquete de planos y requisitos de producción con Sanluo Precision para analizar la selección de procesos, la capacidad de fabricación, los registros de inspección y un camino práctico desde el prototipo hasta la producción.
