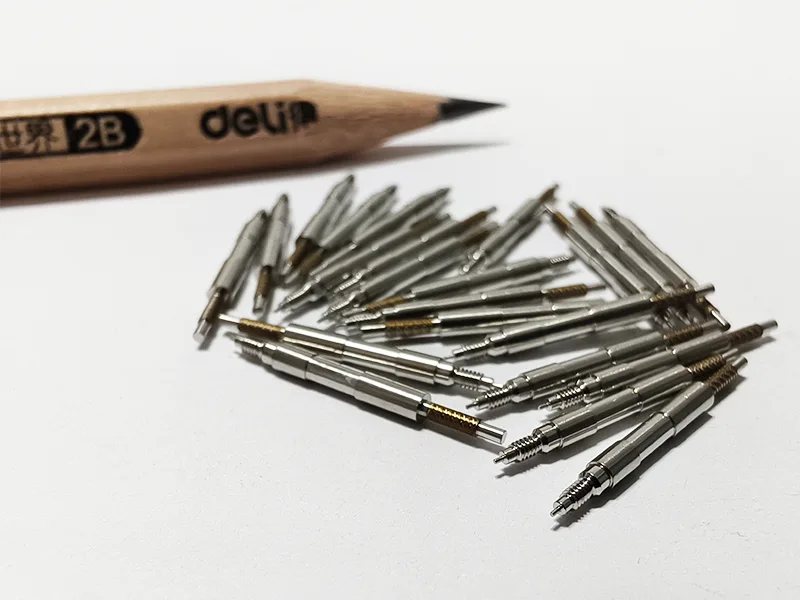

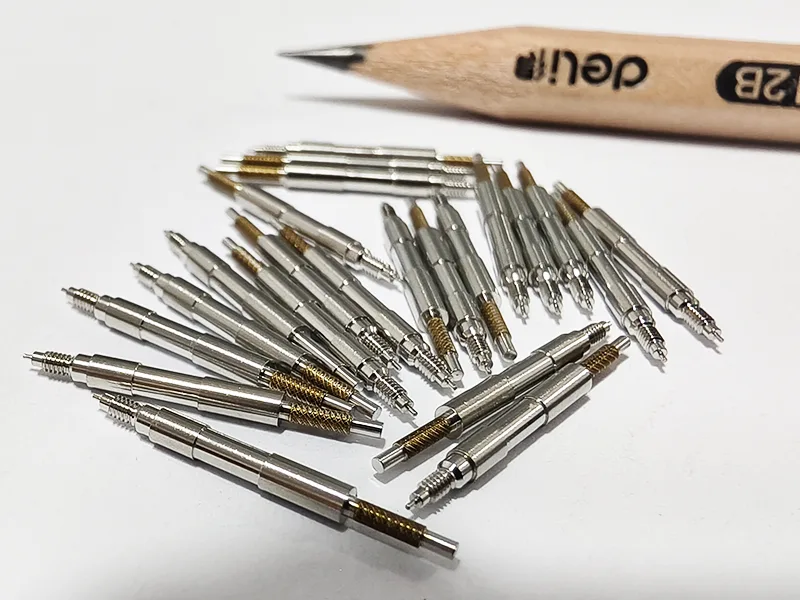

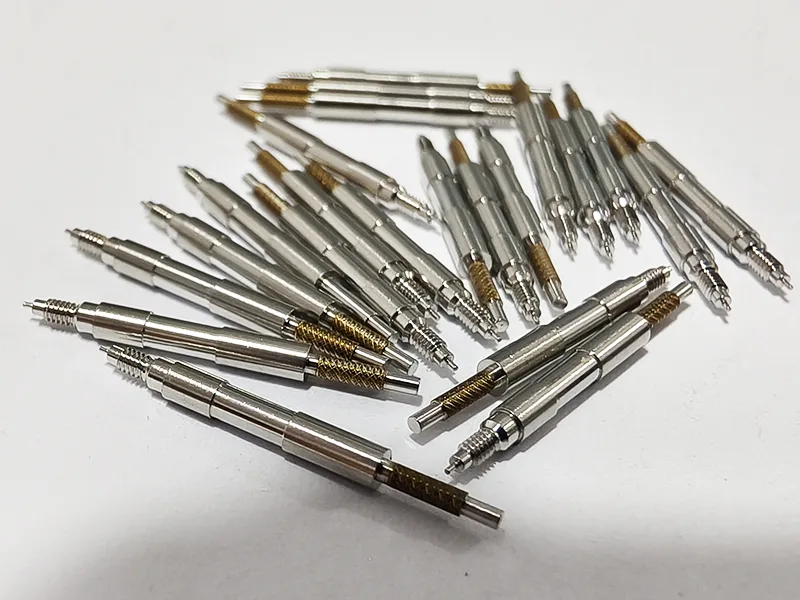

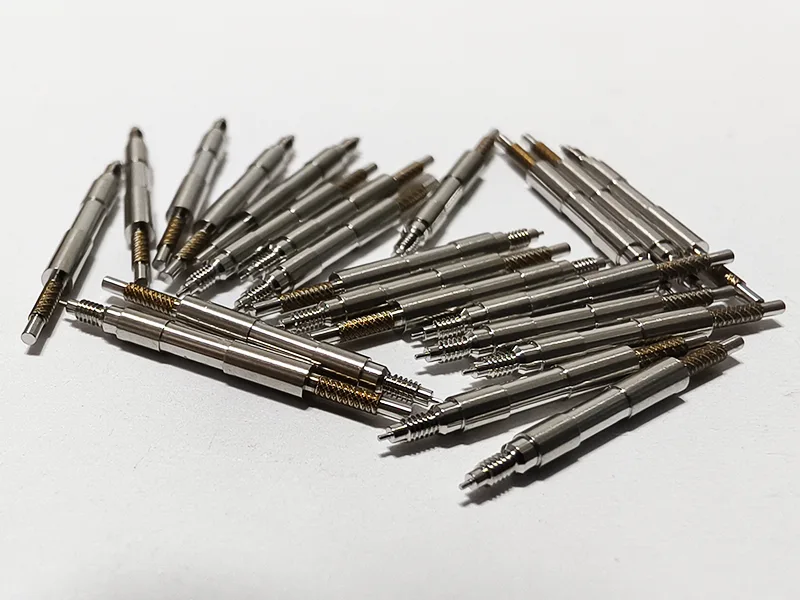

Sanluo Precision adopta los procesos de fresado en espiral y prensado en espiral en el mecanizado de tornillos médicos de precisión. El fresado en espiral de tornillos de aleación de titanio y acero inoxidable garantiza una precisión de paso de ±0,01 mm, una precisión del ángulo del perfil del diente de ±15' y un rango de valores Ra de rugosidad de la superficie de 0,8-1,6 μm. El proceso de conformado por prensado en espiral puede aumentar la resistencia del tornillo en un 30%, formando una capa endurecida por trabajo en frío en la superficie y aumentando la resistencia a la fatiga en un 40%.
|
exactitud dimensional |
sobredosis |
IDENTIFICACIÓN |
T(C) |
PD |
R |
|
unidad:±/mm |
0.002 |
0.003 |
0.005 |
0.005 |
0.01 |
|
Precisión geométrica |
redondez |
coaxialidad |
rectitud |
cilindricidad |
tolerancia del perfil |
|
unidad:±/mm |
0.001 |
0.004 |
0.002 |
0.003 |
0.002 |
|
capacidad de producción |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
|
ciclo de producción |
3-20 días |
3-20 días |
3-20 días |
3-20 días |
3-20 días |
Como fabricante profesional de mecanizado de tornillos médicos de precisión, la aleación de titanio médico utilizada por Sanluo Precision Factory es Ti-6Al-4V ELI (ASTM F136) y el acero inoxidable médico es 316L (ASTM F138). La aleación de titanio se recoce (entre 700 °C y 800 °C) para eliminar la tensión del procesamiento, con una resistencia a la tracción superior a 860 MPa y un alargamiento no inferior al 10 %. El acero inoxidable se somete a un tratamiento de solución sólida (a 1050°C), lo que da como resultado una estructura austenítica monofásica, con una resistencia a la tracción de no menos de 490 MPa y un límite elástico de no menos de 190 MPa. El material de arena con malla de 60 a 80 se utiliza para el pulido con chorro de arena para formar una superficie rugosa (Ra 3-5 μm), que favorece la integración ósea.
Una vez finalizado el mecanizado de precisión de los tornillos médicos, Sanluo Precision Company realiza el embalaje y la esterilización. Los tornillos están empaquetados en blísteres de grado médico hechos de plástico transparente PETG, lo que resulta conveniente para la observación preoperatoria. Se utiliza una capa interior de espuma EPE o una bandeja tipo blíster para evitar daños causados por colisiones durante el transporte. El embalaje exterior está hecho de papel Tyvek para diálisis médica y bolsas compuestas de plástico, que pueden cumplir con los requisitos de esterilización con EO y esterilización por radiación. Esterilización con EO y esterilización por rayos gamma, con un nivel de garantía de esterilización de SAL 10⁻⁶. Después de la esterilización, se realiza una detección residual de EO en los residuos (EO residual ≤ 10 ppm) para garantizar la seguridad de los implantes.
|
Categorías de parámetros |
Detalles de parámetros |
|
Modelo de equipo |
INDEX TNL32 Centro combinado de torneado y fresado de estilo artístico |
|
Posicionamiento central |
Procesamiento de tornillos médicos de alta precisión y complejidad |
|
Velocidad del husillo |
Máximo 8.000 rpm |
|
Diámetro interior del husillo |
32mm |
|
Recorrido máximo del eje Z |
305 milímetros |
|
Capacidad multitarea |
Se pueden procesar hasta 3 herramientas de corte simultáneamente. |
|
Estructura de la máquina |
La estructura térmicamente simétrica de la máquina ayuda a mantener una alta precisión durante un largo período. |
|
Ventajas principales |
Se puede cambiar fácilmente entre los modos de funcionamiento de la caja de husillo deslizante y de la caja de husillo fija, con gran flexibilidad. |
|
Aplicaciones típicas |
Mecanizado de tornillos médicos de precisión de alta gama |
|
Categorías de parámetros |
Detalles de parámetros |
|
Modelo de dispositivo |
Máquina de precisión Tsugami S205A (con fresado de alta frecuencia opcional) |
|
Posicionamiento central |
Se especializa en el mecanizado de precisión de piezas pequeñas del eje, como acero inoxidable, tornillos para huesos de aleación de titanio, pasadores dentales, etc. para la industria médica. |
|
Accesorios de fresado de alta frecuencia |
Instalación opcional de la fresadora de alta frecuencia japonesa NAKANISHI BM-320F con una velocidad de rotación máxima de 80.000 rpm y una precisión de salto de 1μm |
|
Dimensiones de fresado de alta frecuencia |
Diámetro exterior de 20 mm, longitud de 87 mm, se puede instalar directamente en el orificio del portaherramientas de Tsugami S205A para su uso. |
|
Función de procesamiento |
Se utiliza para el fresado de alta precisión de "rosas" (como el hexágono interno, TORX®) en la cara extrema de tornillos óseos de aleación de titanio, sin necesidad de rebabas. |
|
Ventajas principales |
La propia máquina Tsugami S205A es adecuada para el procesamiento continuo de piezas de eje delgado; Con la incorporación de la fresadora de alta frecuencia, todos los procesos se pueden completar en la misma máquina para garantizar la coherencia en la precisión. |
|
Aplicaciones típicas |
Tornillos para huesos de aleación de titanio, tornillos para huesos, pasadores dentales, etc. |
