Mecanizado de tolerancia estricta

Capacidad de control de tolerancia

El mecanizado de tolerancia estrecha de Sanluo Precision implementa un estricto control de tolerancia: Tolerancia dimensional (diámetro IT0 grado ±0,0002 mm-IT1 grado ±0,001 mm, tolerancia de longitud ±0,002-0,015 mm); tolerancia de ajuste (grado h2/h3 del eje, grado H2/H3 del orificio, zona de tolerancia ±0,002-0,008 mm); tolerancia geométrica (redondez 0,0005-0,005 mm, planitud 0,0005-0,015 mm, perpendicularidad 0,001-0,02 mm, concentricidad 0,002-0,015 mm, desviación 0,002-0,03 mm, tolerancia de posición 0,002-0,05 mm); rugosidad superficial Ra0.05-1.6μm.

Precisión de la estación de trabajo

Métodos de mecanizado de tolerancia

La planta de procesamiento de Sanluo Precision adopta una variedad de tecnologías de mecanizado para mecanizado de tolerancia estricta: torneado de precisión (diámetro φ0,05-500 mm, tolerancia grado IT6 ±0,003-0,006 mm, redondez 0,003 mm), fresado de precisión (tolerancia plana ±0,002 mm, tolerancia de posición del orificio ±0,015 mm), rectificado de precisión (rectificado cilíndrico/rectificado interno/rectificado de superficies, tolerancia grado IT5 ±0,001 mm, redondez 0,001 mm), taladrado de precisión (apertura φ10-500 mm, tolerancia grado IT5 ±0,002-0,01 mm), taladrado de precisión (diámetro φ0,1-50 mm, tolerancia de posición ±0,02 mm), taladrado con plantilla (precisión de la posición del orificio ±0,002 mm, para moldes/accesorios de precisión).

Garantía de inspección de tolerancia

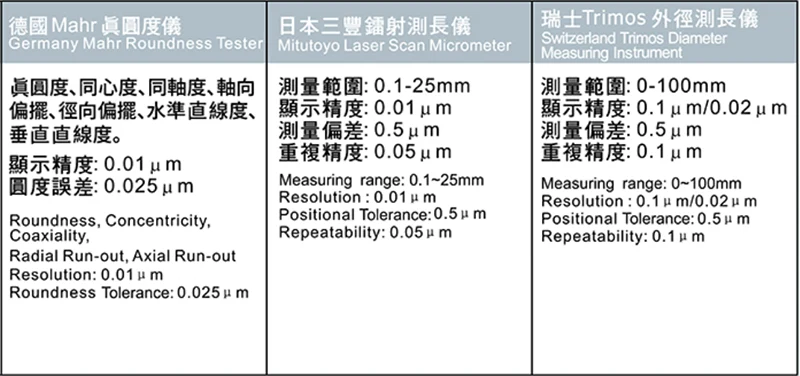

Como fabricante profesional de mecanizado de tolerancia estricta, Sanluo Precision implementa una estricta garantía de inspección: inspección dimensional (precisión de medición de CMM de 0,002 mm para medir la tolerancia dimensional/tolerancia de distancia del orificio; instrumento láser/micrómetro de ultraprecisión/micrómetro/calibrador vernier/calibrador de enchufe/calibrador de anillo/calibrador de rosca para detectar la tolerancia de diámetro/longitud); Casos de aplicación: moldes de precisión (tolerancia dimensional de la cavidad ±0,01 mm, tolerancia del espacio del troquel de estampado ±0,005 mm), accesorios de precisión (orificio del pasador de ubicación grado H7 ±0,005 mm, precisión de posicionamiento ±0,01 mm), instrumentos de medición (planicidad del yunque micrométrico 0,003 mm, tolerancia del calibre del tapón ±0,002 mm), transmisión de precisión (perfil de diente de engranaje grado IT6, anillos interior y exterior del rodamiento grado IT5 ±0,002 mm), hidráulico y neumático (diámetro del cilindro grado H7 ±0,006 mm, tolerancia de ajuste del carrete ±0,003 mm). Hemos proporcionado directa o indirectamente servicios personalizados de mecanizado de alta precisión a Bosch, ZF, NSK y otras empresas, con una producción anual de 200.000 piezas y una tasa de calificación del 99,8%.

Parámetros técnicos del equipo
