exactitud dimensional |
L（X） |
W（Y） |
H（Z） |
SH |
SUDOESTE |
|
unidad:±/mm |
0.001 |
0.0005 |
0.0001 |
0.001 |
0.001 |
|

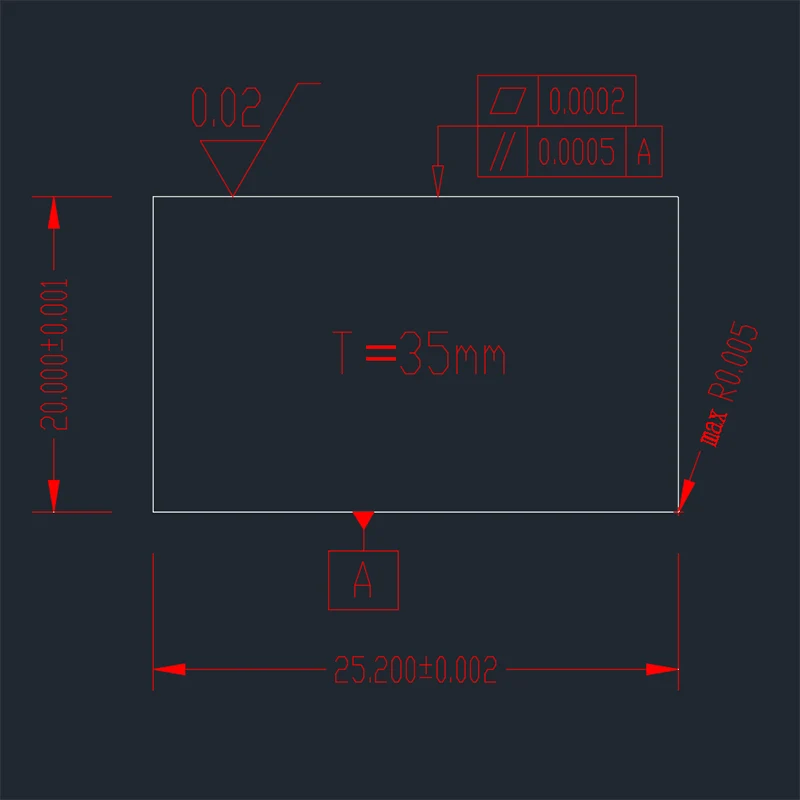

Precisión geométrica |
llanura |
paralelismo |
perpendicularidad |
aspereza |
simetría |
|
unidad:±/mm |
0.0003 |
0.001 |
0.001 |
Ra0.05 |
0.001 |
|
capacidad de producción |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
|
ciclo de producción |
3-20 días |
3-20 días |
3-20 días |
3-20 días |
3-20 días |
El mecanizado de ultra alta precisión de Sanluo Precision adopta una serie de tecnologías centrales: máquina herramienta de ultra precisión (husillo aerostático, riel guía hidrostático, compensación de errores térmicos, sistema de aislamiento de vibraciones), torneado con diamante (rugosidad de la superficie Ra0,01-0,05 μm, redondez 0,0005 mm), mecanizado con haz de iones (modificación de la superficie a nivel nanométrico, precisión ± 0,0001 mm), micromecanizado láser (diámetro de microagujeros) 0,005-0,1 mm, precisión de posición ±0,001 mm), pulido mecánico químico CMP (rugosidad de la superficie Ra0,001-0,01 μm), ensamblaje de precisión (precisión de posicionamiento a nivel submicrónico). Control de proceso: taller de temperatura constante (temperatura ±0,5 ℃), control de humedad 40-60 %, nivel libre de polvo Clase 1000, base antivibración (amplitud de vibración <0,1 μm).
Casos de aplicación de mecanizado de ultra alta precisión: aeroespacial (redondez del rotor del giroscopio 0,0005 mm, equilibrio dinámico grado G0.1), comunicación óptica (cara del extremo del conector de fibra óptica Ra0,01 μm, pérdida de inserción <0,1 dB), semiconductores (planitud del portaobjetos 0,001 mm, uniformidad de la fuerza de adsorción al vacío ±1 %), equipos médicos (superficie de junta artificial Ra0,02 μm, resistencia al desgaste >10 millones de ciclos), instrumentos de precisión (Radio de la punta de la sonda del microscopio de fuerza atómica 5-10 nm). Hemos brindado servicios personalizados de mecanizado de alta precisión a Aerospace Science and Technology Group, Huawei, ZTE, BYD y otras empresas, con una tasa de calificación de producto del 99,98%.
|
Categoría de parámetro |
Detalles de parámetros |
|
Modelo de equipo |
Nanoforma X |
|
Posicionamiento central |
Máquina rectificadora y torneadora de diamante de ultraprecisión para componentes ópticos y mecánicos |
|
Número de eje |
5 ejes (X, Y, Z, B, C) |
|
Precisión clave |
Precisión de posicionamiento ±0,1 μm, repetibilidad ±0,05 μm |
|
Sistema de husillo |
Husillo con cojinete neumático, precisión de rotación <50 nm |
|
Sistema de control |
Sistema de control de movimiento a nivel nanométrico |
|
Rango de procesamiento |
Diámetro máximo de la pieza de trabajo 600 mm, peso máximo de la pieza de trabajo 500 kg |
|
Ventaja principal |
Logra una calidad de superficie de grado óptico en metales y plásticos no ferrosos. |
|
Aplicación típica |
Mecanizado de ultra alta precisión de lentes ópticas, espejos y moldes de precisión. |
|
Categoría de parámetro |
Detalles de parámetros |
|
Modelo de equipo |
UPL 150 |
|
Posicionamiento central |
Mecanizado de compuestos de fresado y torneado de ultraprecisión |
|
Número de eje |
4 ejes (X, Y, Z, C) |
|
Precisión clave |
Precisión de mecanizado ±0,0001 mm, rugosidad superficial Ra0,01 μm |
|
Sistema de husillo |
Husillo con cojinete neumático de alta velocidad, velocidad máxima 80.000 rpm |
|
Características estructurales |
Lecho de granito, sistema activo de aislamiento de vibraciones. |
|
Sistema CNC |
Siemens 840D sl |
|
Aplicación típica |
mecanizado de ultra alta precisión de microcomponentes, sensores de precisión |
