Mecanizado de 5 ejes

Capacidades de mecanizado de 5 ejes

Como fabricante y proveedor profesional de mecanizado de 5 ejes en China, Sanluo Precision domina el mecanizado simultáneo de 5 ejes para piezas complejas y brinda servicios personalizados para industrias de alto nivel como la aeroespacial, moldes para automóviles, dispositivos médicos y equipos de energía. Logramos mecanizados de precisión de superficies complejas y estructuras especiales, cumpliendo plenamente con los estrictos requisitos de la fabricación avanzada.

Especificaciones de precisión

Equipo de inspección:MMC, sistemas de medición por visión, proyectores, medidores de diámetro láser, interferómetros láser, medidores de rugosidad, medidores de redondez, microscopios de herramientas, microscopios estereoscópicos, micrómetros, calibres de clavijas, indicadores de cuadrante, medidores de altura, calibradores, bloques patrón, probadores de dureza, medidores de rosca.

Mecanizado de superficies complejas

Como fabricante profesional de mecanizado de 5 ejes, nos destacamos en el mecanizado de superficies complejas de forma libre en los sectores aeroespacial, automotriz, médico y energético. Nuestra tecnología simultánea de 5 ejes, combinada con programación CAM avanzada y herramientas dedicadas, garantiza una alta precisión, un excelente acabado superficial y la eliminación de pasos de marcas de herramientas.

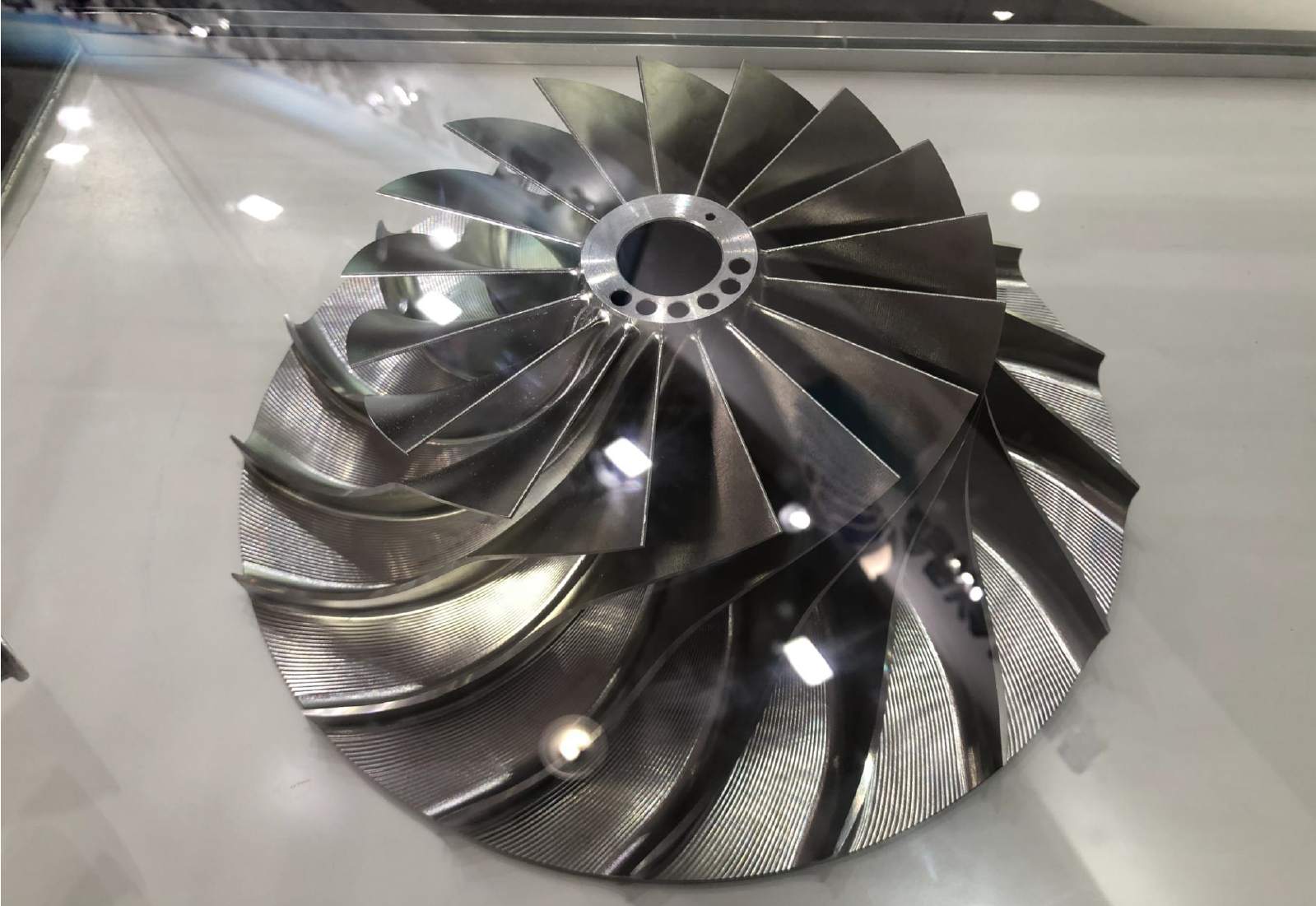

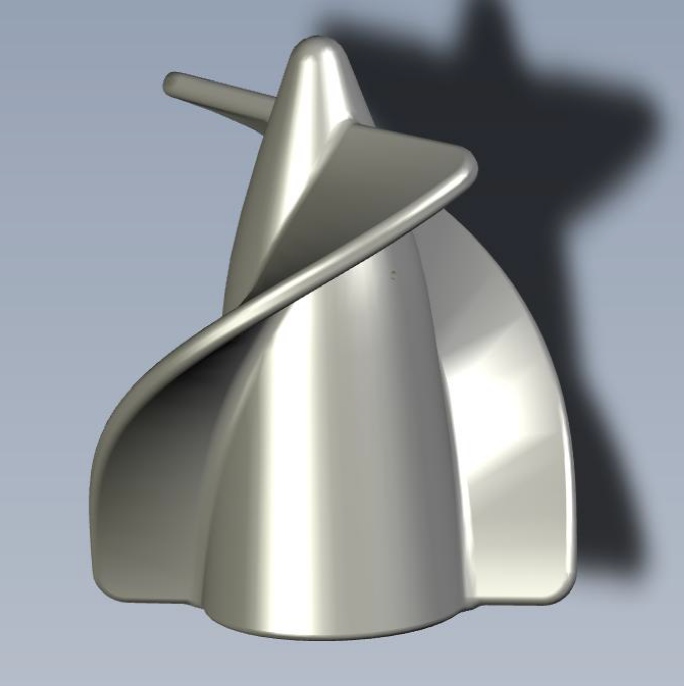

• Impulsores y blisks integrales-- diámetros de 50 mm a 800 mm, grandes ángulos de torsión, mecanizados con contorneado simultáneo de 5 ejes para lograr superficies lisas y una precisión de contorno ≤0,018 mm.
• Cavidades y núcleos de moldes para automóviles-- El fresado giratorio de 5 ejes mantiene la herramienta perpendicular a la superficie de mecanizado, lo que elimina las líneas de paso y ofrece un acabado Ra 0,4‑0,8 μm sin pulido secundario.
• Impulsores de turbocompresor-- superaleaciones a base de níquel (Inconel, Hastelloy) procesadas con herramientas diseñadas a medida y enfriamiento interno de alta presión para controlar el endurecimiento por trabajo y extender la vida útil de la herramienta.
• Componentes médicos para articulaciones-- pares de rótulas artificiales mecanizados con alta esfericidad y redondez, con coaxialidad ≤0,005 mm para una articulación confiable.
• Software CAM profesional-- utilizamos UG NX, Mastercam e Hypermill para la generación de trayectorias de herramientas, con simulación 3D completa para verificar el código NC seguro y sin colisiones antes del mecanizado.

En pocas palabras:Nuestra experiencia comprobada en el mecanizado de superficies complejas convierte geometrías desafiantes en componentes listos para producción que cumplen consistentemente con los estándares industriales más exigentes, desde el prototipo hasta la fabricación a gran escala.

Soporte avanzado de equipos

Respaldamos nuestro mecanizado de 5 ejes con máquinas herramienta de clase mundial, control de procesos inteligente y sistemas auxiliares integrales. Nuestras instalaciones garantizan una precisión estable y repetible para piezas medianas y grandes, desde prototipos hasta producción de gran volumen.

• Estrategias de mecanizado-- aplicamos métodos basados ​​en superficies, aerodinámicos, trocoidales y paralelos a contornos, seleccionados por geometría de pieza para equilibrar velocidad y precisión.
• Funcionalidad RTCP-- mantiene la punta de la herramienta en la posición programada independientemente de los movimientos giratorios, mejorando significativamente la precisión del contorno.
• Simulación y posprocesamiento-- cada programa pasa por la comprobación de colisiones 3D; Nuestros postprocesadores personalizados generan códigos NC específicos de la máquina compatibles con la cinemática de cada máquina.
• Gama de equipos-- centros de 5 ejes importados de DMG MORI, Swiss Bumotec y Mori Seiki, además de Micro5 y JDGR400T especializados para trabajos de microprecisión.
• Especificaciones de precisión-- precisión de posicionamiento ≤0,003 mm, repetibilidad ≤0,002 mm, velocidades del husillo de 12.000 a 60.000 rpm según la máquina.
• Capacidad de la pieza de trabajo-- cargas de mesa de 500 kg a 2000 kg, con recorrido del eje X de hasta 1135 mm, con capacidad para carcasas y componentes estructurales de gran tamaño.
• Sistemas auxiliares-- refrigerante de alta presión, detección automática de rotura de herramientas y sondeo durante el proceso de Renishaw para compensación del desgaste de herramientas en tiempo real y corrección de la desviación térmica.
• Industrias atendidas-- hemos entregado con éxito piezas mecanizadas de 5 ejes para palas de motores, hélices marinas, cajas de cambios de turbinas eólicas, transmisiones y reductores, cumpliendo con estándares avanzados internacionales.

En pocas palabras:Con nuestra base de equipos integrados, controles de procesos inteligentes y una rigurosa verificación durante el proceso, ofrecemos una precisión de 5 ejes estable y repetible que mantiene su línea de producción en funcionamiento y sus estándares de calidad superados constantemente.

Parámetros técnicos del equipo

Centro de mecanizado de 5 ejes de ultraprecisión Micro5

Centro de mecanizado de 5 ejes DMU 105 monoBLOCK

Centro de mecanizado de 5 ejes de alta velocidad JDGR400T

Estudios de casos reales

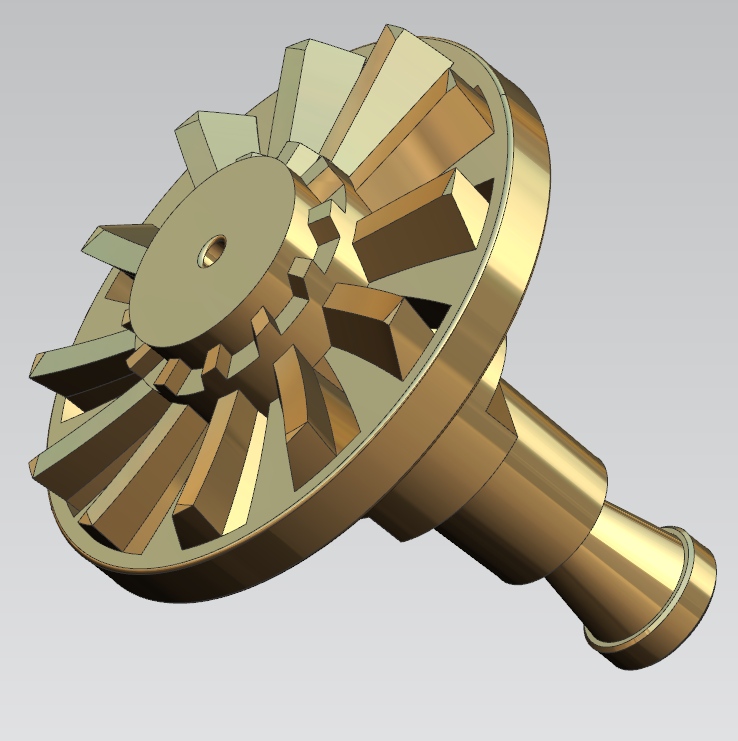

Impulsor de acero inoxidable SUS316

Este impulsor está hecho de acero inoxidable austenítico SUS316 y sirve como componente central de dirección de flujo en bombas de refuerzo de fluidos para un fabricante de equipos brasileño. El cliente se había dirigido a tres talleres anteriores y todos fallaron debido a la deformación de la hoja, problemas de coaxialidad, bloqueo de microagujeros y acabado superficial deficiente. Nos encontraron a través de una búsqueda en Google y especificaron tres requisitos estrictos: consistencia del lote, tolerancias a nivel de micras y superficies de contacto con fluidos sin rebabas.

Especificaciones clave del dibujo:

• Estructura general del impulsor con múltiples palas guía curvas y microagujeros de φ1,5 distribuidos en el disco.
• Tolerancias predeterminadas: ±0,05 mm para dimensiones, ±0,5° para ángulos, referencia A basada en el orificio interior.
• Puntos críticos: perfil de la superficie de la hoja, consistencia de los microagujeros, coaxialidad y acabado superficial Ra.

Desafíos

• Tolerancia del contorno de la hoja: diámetro exterior φ31±0,01 mm, perfil de superficie ≤0,02 mm en radio SR15.
• Posicionamiento en ángulo: 75° ±0,5°; las muestras anteriores tenían errores de hasta 0,9°, lo que provocaba vibración.
• Microagujeros φ1,5±0,02 mm con tolerancia de posición ≤0,03 mm.
• Dimensiones de paso multinivel: 1,0, 2,5, 3, 8,33, 10,27 mm, todos ±0,05 mm.
• Tolerancias geométricas: descentramiento radial ≤0,02 mm, descentramiento de la cara ≤0,015 mm, coaxialidad ≤0,005 mm.
• Requisitos de superficie: contacto con fluido Ra≤0,4μm, otras caras de contacto Ra≤0,8μm, radio de borde R0,1~R0,25.
• Dureza del material: final HRC≤7, sin endurecimiento por trabajo ni desgarro del grano.

Nuestra solución de proceso de 5 ejes

Utilizamos un centro de mecanizado DMG MORI de 5 ejes para completar todo el impulsor en una sola sujeción, evitando errores de configuración múltiple. Pasos del proceso:

1. Pretratamiento de materia prima:Recocido para aliviar tensiones de barras de SUS316 después del desbaste, dejando un margen de acabado de 0,3 mm.
2. Desbaste con sujeción simple:Desbaste simultáneo de 5 ejes con herramientas de carburo, husillo de 6500 rpm, avance de 0,4 mm/r, profundidad ≤0,15 mm por pasada para minimizar la tensión.
3. Semiacabado:Deje 0,03 mm en las superficies y los orificios de las hojas y taladre previamente los microagujeros.
4. Acabado de precisión (paso central):Utilice herramientas con punta esférica de grano ultrafino para las superficies de las hojas, controlando la trayectoria de la herramienta para lograr un perfil entre 0,012 y 0,018 mm.
5. Perforación de microagujeros:Utilice la indexación del eje C para perforar todos los orificios de φ1,5 en una sola configuración con refrigerante interno de alta presión; desbarbar y achaflanar.
6. Desbarbado CNC y redondeado de bordes:Desbarbado automático con cepillo de nailon hasta un radio de R0,15 sin intervención manual.
7. Inspección final y limpieza ultrasónica:Inspección de la CMM, luego limpieza ultrasónica para eliminar residuos, secado y embalaje.

Equipo de soporte: refrigerante de alta presión, sonda de proceso Renishaw para compensación de herramientas y ajuste de referencia automático cada 20 piezas.

Resultados medidos (3 muestras aleatorias)

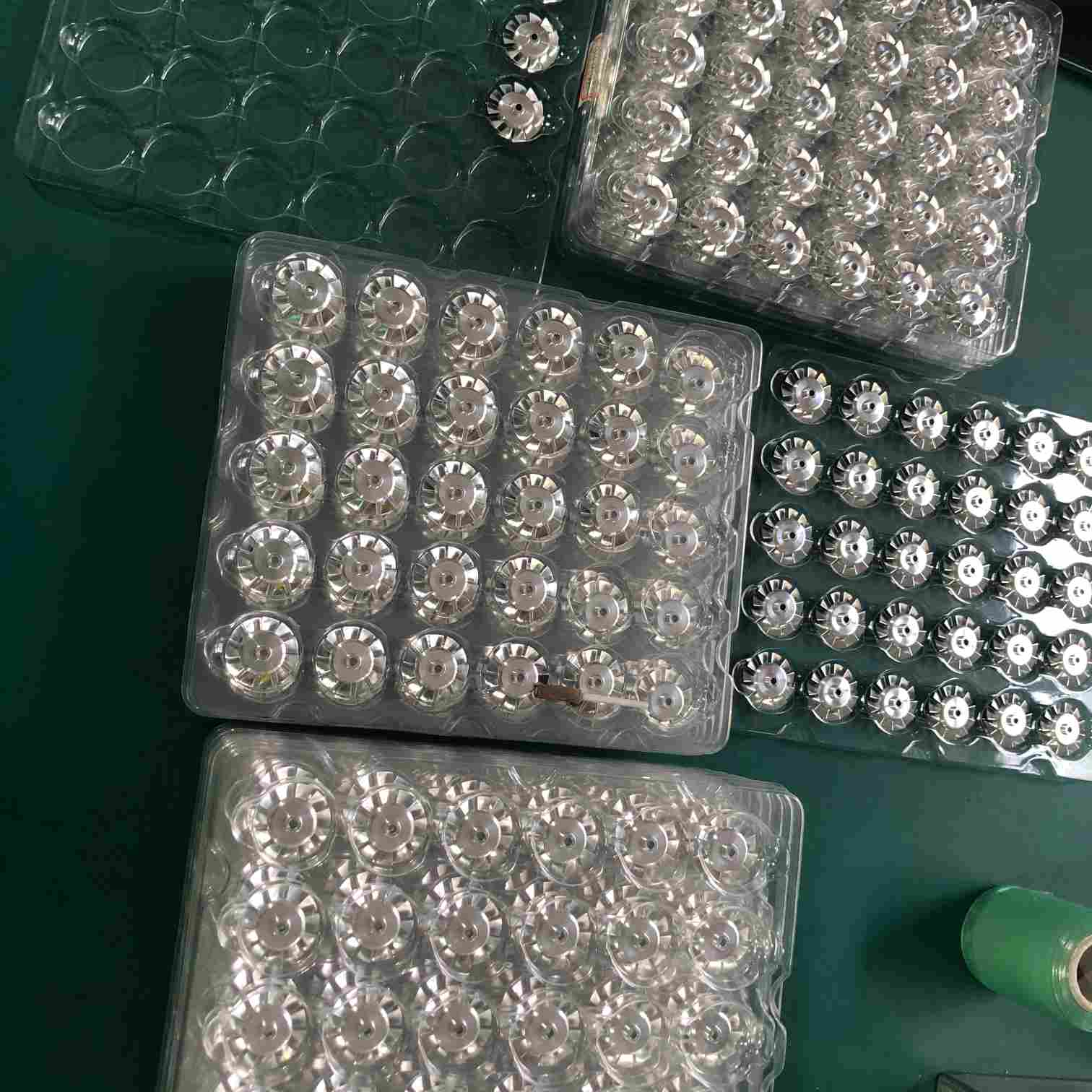

Resultado del cliente:Después de recibir las primeras 50 piezas, la inspección independiente del cliente verificó el 100% de cumplimiento. En comparación con proveedores anteriores, la vibración se redujo en un 70 %, el ruido se redujo en 16 dB y los microagujeros permanecieron desbloqueados. El cliente ya ha realizado pedidos anuales para las tres variantes de impulsor. Comentarios escritos: "La mejor consistencia dimensional que jamás hayamos visto en impulsores de acero inoxidable".

Después de 10 meses de uso, no hay corrosión, deformación por tensión ni reclamos de devolución. Proporcionamos informes de inspección completos con cada lote, una inspección del 100 % de las tolerancias críticas y reelaboración gratuita de cualquier pieza que no cumpla los requisitos.

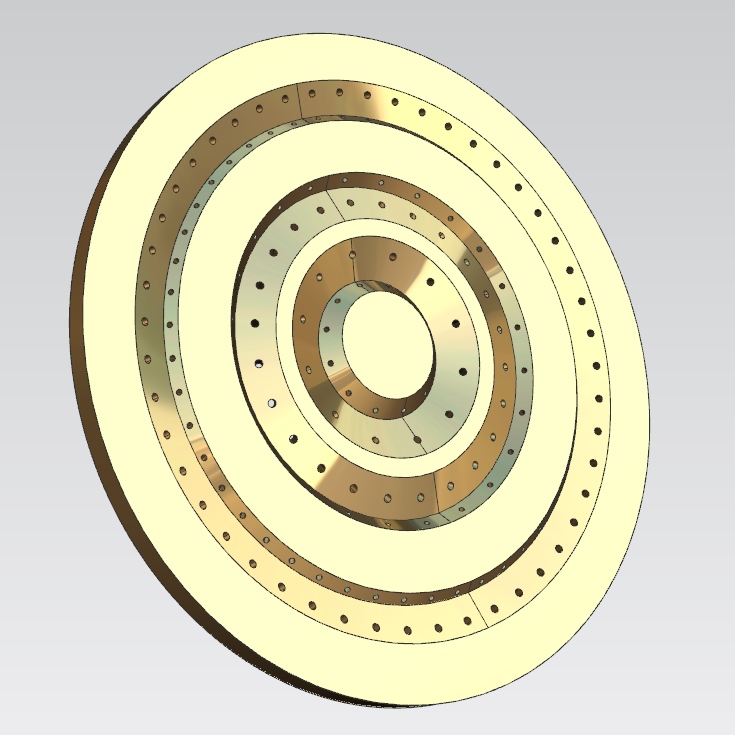

Placa base de cámara de vacío CVD

Esta placa base de brida redonda multicapa (número de pieza SLY033‑04‑03A) está hecha de aleación de aluminio 7075‑T651 y pesa 0,849 kg por pieza. Sirve como placa portadora del núcleo dentro de una cámara de deposición química de vapor (CVD), lo que permite el posicionamiento de las obleas en condiciones de alto vacío y cambios cíclicos de temperatura. El cliente, un fabricante nacional de equipos semiconductores, había probado previamente en otros dos talleres con un rendimiento inferior al 60% debido a problemas de planitud, coaxialidad de los orificios y rugosidad de las ranuras del sello. Se acercaron a nosotros después de una derivación.

Desafíos clave:

• Coaxialidad concéntrica multicapa: controlada a ≤0,008 mm (el proveedor anterior solo gestionaba 0,03 mm, lo que provocaba excentricidad de la oblea).
• Planitud de la superficie de sellado: ≤0,012 mm sobre 300 mm; Planitud del fondo de la ranura de la junta tórica ≤0,003 mm, ancho de la ranura ±0,005 mm, radio de la esquina R0,8 ±0,002 mm, fundamental para el sellado al vacío.
• Posicionamiento del orificio: tolerancia de posición de todos los pasadores ≤0,01 mm, tolerancia del orificio H6 (+0,003/+0,009 mm); Diámetro mínimo del orificio de flujo de 1,2 mm con una relación de profundidad a diámetro de 12:1, lo que requiere una perforación precisa para evitar la deflexión.
• Diferenciación del acabado superficial: superficies de sellado Ra≤0,2μm, superficies no coincidentes Ra≤1,6μm, paredes generales Ra≤3,2μm.

Nuestra solución de proceso de 5 ejes

Todas las operaciones se completaron en un centro de mecanizado DMG de 5 ejes con sujeción única, eliminando errores acumulativos de múltiples configuraciones. Pasos del proceso:

1. Alivio del estrés de la materia prima:Envejecimiento a baja temperatura a 120°C durante 4 horas, luego alivio secundario de la tensión vibratoria después del desbaste.
2. Accesorio de vacío:Mandril de vacío de diseño personalizado con sellado segmentado, que mantiene una presión negativa de -0,09 MPa y distorsión de la pieza de trabajo ≤0,003 mm.
3. Desbaste:Cortadores de mazorcas de maíz de carburo, profundidad de capa de 0,15 mm, avance de 1200 mm/min; Caminos de escalada circulares para evitar tensiones unilaterales.
4. Acabado de precisión de ranuras de sellado y microagujeros:Cortador de radio personalizado para ranura de junta tórica con contorno de 5 ejes, velocidad de 8000 rpm, margen de acabado de 0,01 mm por lado; Microagujeros de 1,2 mm perforados con ángulo inclinado de 5 ejes y refrigerante interno de alta presión.
5. Acabado espejo:Fresa de diamante para sellar caras, que utiliza una cantidad mínima de lubricación a base de aceite para alcanzar Ra 0,2 μm sin pulido posterior.
6. Desbarbado y pasivado:Desbarbado ultrasónico + compuesto de hielo seco para eliminar todas las rebabas de los microagujeros y ranuras.

Inspección: Zeiss CMM, probador de rugosidad, probador de redondez, medidor de planitud láser. 100% inspección del primer artículo, 15% muestreo para producción por lotes.

Resultados medidos (4 grupos)

Resultado del cliente:Después de la aprobación del primer artículo, el laboratorio externo del cliente confirmó todos los datos dentro de ±0,002 mm de nuestro informe. La cámara de vacío alcanzó una presión máxima de 1×10⁻⁶ Pa sin fugas. La tasa de rendimiento aumentó del 58% al99,2%. El costo de retrabajo se redujo en un 72%. El tiempo de montaje por unidad se redujo de 1,8 horas a 0,35 horas. Después de 50 ciclos térmicos (de -20 °C a +120 °C), la deformación de la planitud fue de solo 0,011 mm (en comparación con los 0,038 mm del proveedor anterior). El cliente ahora nos ha transferido todas las piezas estructurales de la cámara de vacío para el mecanizado de 5 ejes.

Después de 14 meses de producción continua, no se reportaron fallas dimensionales. Proporcionamos trazabilidad de 3 años de los datos de inspección y una garantía de reelaboración gratuita de 6 meses que cubre piezas no conformes.

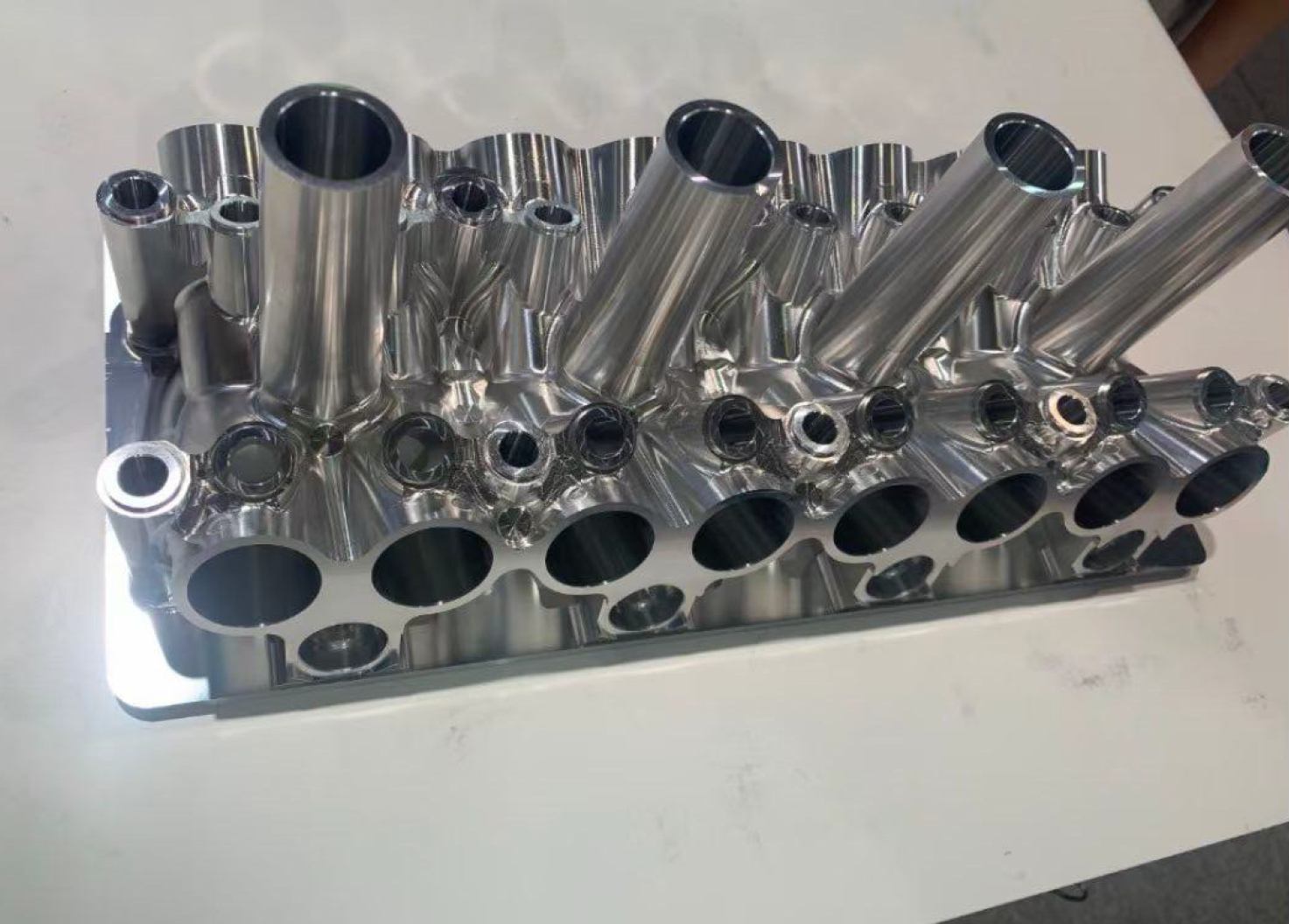

Nuestros servicios de mecanizado CNC de 5 ejes

Nos especializamos en fresado simultáneo de 5 ejes y mecanizado torneado-fresado en centros DMG MORI, Bumotec y Mori Seiki, manejando piezas con un recorrido de hasta 1135 mm y un peso de 2000 kg con velocidades de husillo de hasta 60 000 rpm. Nuestras capacidades de 5 ejes cubren:

• Mecanizado de superficies complejas-- blisks, impulsores, álabes de turbina (SUS316, titanio, Inconel) con precisión de contorno ≤0,018 mm y acabado superficial Ra 0,32--0,38 μm.

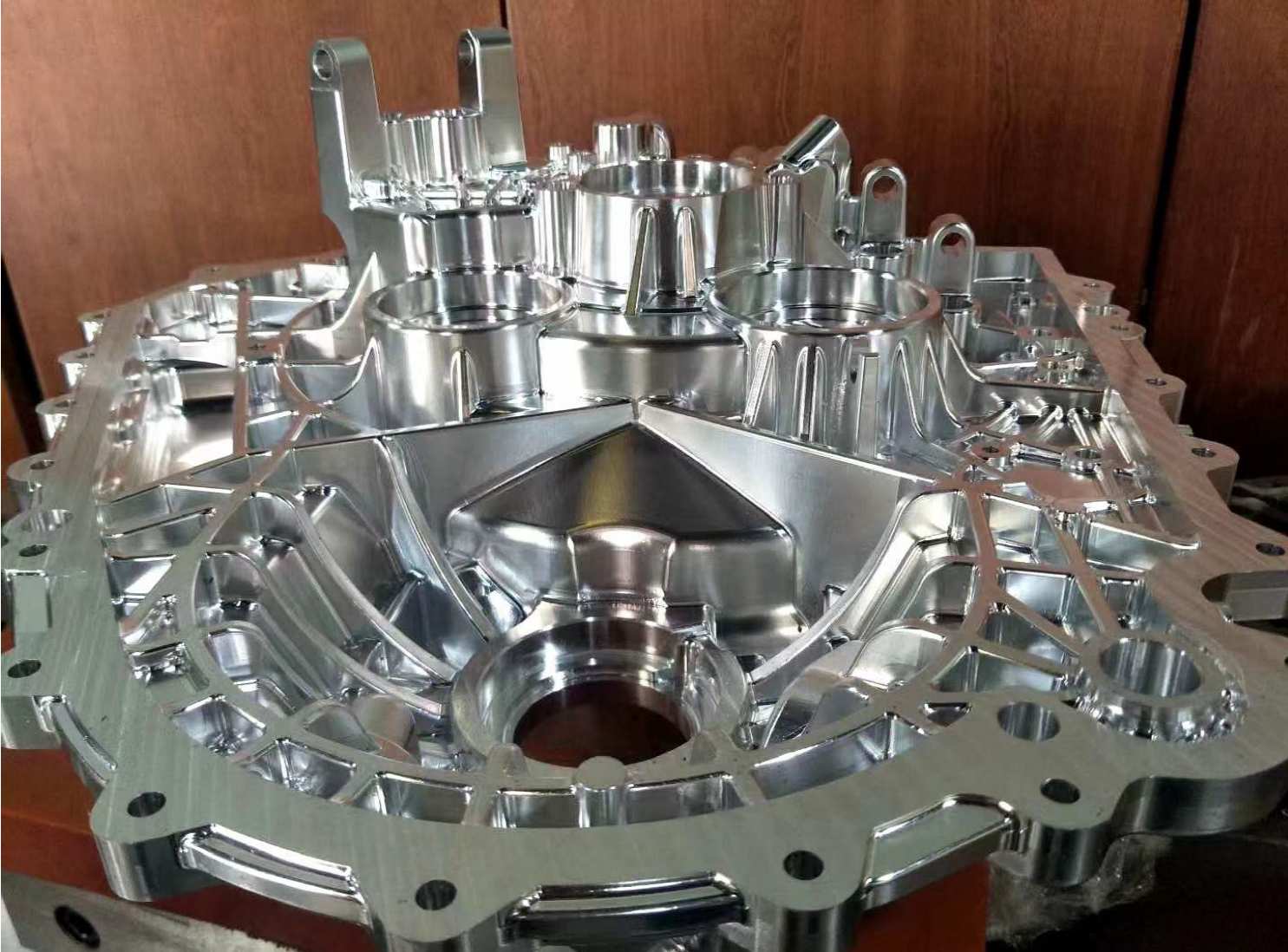

• Componentes de caja y paredes delgadas de alta precisión-- Placas base de cámara CVD, bridas de vacío, con planitud ≤0,010 mm/300 mm, ancho de ranura de junta tórica ±0,005 mm y superficie de sellado Ra ≤0,2 μm.
• Piezas de microprecisión-- utilizando nuestro centro Micro5 (60.000 rpm, repetibilidad de 0,0005 mm) para ingeniería en miniatura y componentes de metales preciosos.
• Torno-fresa integrado-- mecanizado de configuración única de piezas rotativas con características fuera del eje, asegurando coaxialidad y concentricidad dentro de 0,005 mm.

Cada proyecto utiliza programación UG NX/Mastercam/Hypermill, simulación 3D completa y sondeo durante el proceso de Renishaw. Ofrecemos una tasa de aprobación de calidad del 98,8 % y atendemos a clientes de Fortune 500, incluidos Huawei, BYD y Mindray.

Preguntas frecuentes

¿Cuándo necesito 5 ejes en lugar de 3 ejes?

Para piezas con socavaduras, superficies de forma libre o coaxialidad estrecha (≤0,005 mm), como impulsores y cámaras de vacío, el sistema de 5 ejes elimina múltiples configuraciones y logra tolerancias que el sistema de 3 ejes no puede mantener.

¿Qué materiales puedes mecanizar?

Aluminio (7075, 6061), aceros inoxidables, aleaciones de titanio, Inconel, aleaciones de cobre, PEEK y metales preciosos, con trayectorias de herramientas específicas y refrigerante para cada uno.

¿Qué tolerancias alcanza?

Estándar OD ±0,005 mm, ID ±0,01 mm, coaxialidad ≤0,01 mm y tolerancia de posición ≤0,01 mm; verificado por Zeiss CMM e interferómetros láser.

¿Cómo se previene la deformación de las paredes delgadas?

Recocido para aliviar tensiones, fijación de vacío personalizada, corte en capas (≤0,15 mm de profundidad) y trayectorias de herramientas simétricas, que mantienen la planitud dentro de 0,010 mm incluso en piezas de 300 mm de luz.

¿Qué inspección y documentación proporciona?

Inspección 100 % de la MMC del primer artículo, 15 % de muestreo de lotes y un informe dimensional completo con cada envío: registros conservados durante 18 meses.

¿Cuál es su plazo de entrega para el mecanizado de 5 ejes?

Normalmente entre 3 y 20 días, según la complejidad y la cantidad; Los prototipos urgentes se pueden acelerar entre 5 y 7 días hábiles.
