Los instrumentos de prueba y herramientas de medición configurados incluyen: máquina de medición de coordenadas CMM, instrumento de medición de imágenes, proyector, medidor de diámetro láser, interferómetro láser, medidor de rugosidad, medidor de redondez, microscopio de herramientas, microscopio estereoscópico, micrómetro, calibre de clavija, indicador de cuadrante, micrómetro de 0,0001 mm, medidor de altura electrónico, calibrador, bloque medidor, probador de dureza, medidor de rosca.
|
Precisión dimensional |
sobredosis |
IDENTIFICACIÓN |
DP |
SUDOESTE |
Dios |
|
unidad:±/mm |
0.002 |
0.005 |
0.005 |
0.003 |
0.002 |
|
Precisión geométrica |
Redondez |
coaxialidad |
Cilindricidad |
Simetría |
Tolerancia de posición |
|
unidad:±/mm |
0.005 |
0.008 |
0.01 |
0.01 |
0.01 |
|
Capacidad de producción |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
|
Ciclo de producción |
3-20 días |
3-20 días |
3-20 días |
3-20 días |
3-20 días |
La planta de procesamiento de Sanluo Precision logra una precisión líder en la industria en el tallado CNC. La velocidad del husillo de la máquina de tallado alcanza hasta 24000-60000r/min, y se utilizan herramientas de pequeño diámetro con un diámetro de 0,02-0,6 mm para el tallado fino. La precisión del tallado es de ±0,002 mm y la rugosidad de la superficie es de Ra0,1-0,6 μm. Equipada con un dispositivo de ajuste automático de la herramienta, la precisión de compensación de la longitud de la herramienta es de 0,001 mm, lo que garantiza una profundidad de tallado constante. Se adopta el tallado en capas: tallado en bruto para la eliminación de material (profundidad de corte de 0,5 a 2 mm) y tallado de acabado para detalles (profundidad de corte de 0,1 a 0,3 mm).
Como fabricante profesional de tallado CNC, Sanluo Precision cuenta con procesos maduros de tallado de múltiples materiales.
Tallado de metales: cobre, aluminio, acero inoxidable y otros materiales, utilizando herramientas de carburo cementado, velocidad de corte 80-200 m/min.
Tallado no metálico: acrílico, PVC, madera, tableros de densidad, utilizando herramientas PCD, velocidad de corte 300-600 m/min.
Tallado en piedra: herramientas de diamante, corte húmedo para evitar el polvo.
Los parámetros de tallado se ajustan según los materiales: tallado a alta velocidad para aleación de aluminio para reducir las rebabas, avance controlado para acrílico para evitar que se derrita, tallado siguiendo la veta para madera para evitar desgarros.

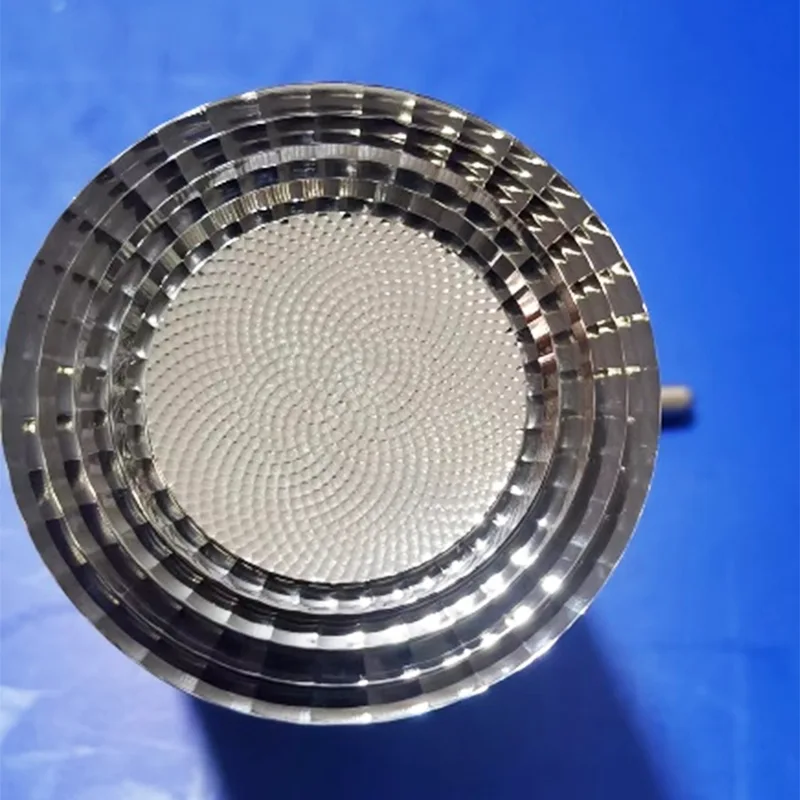

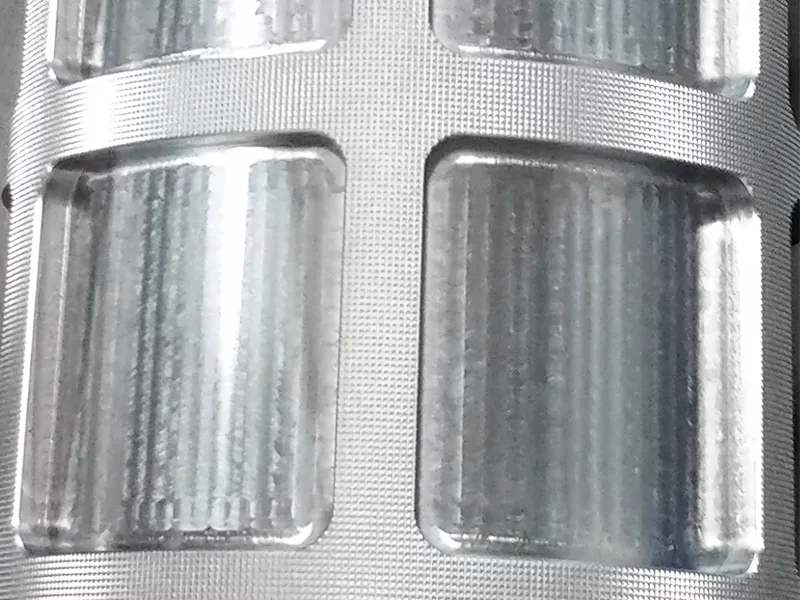

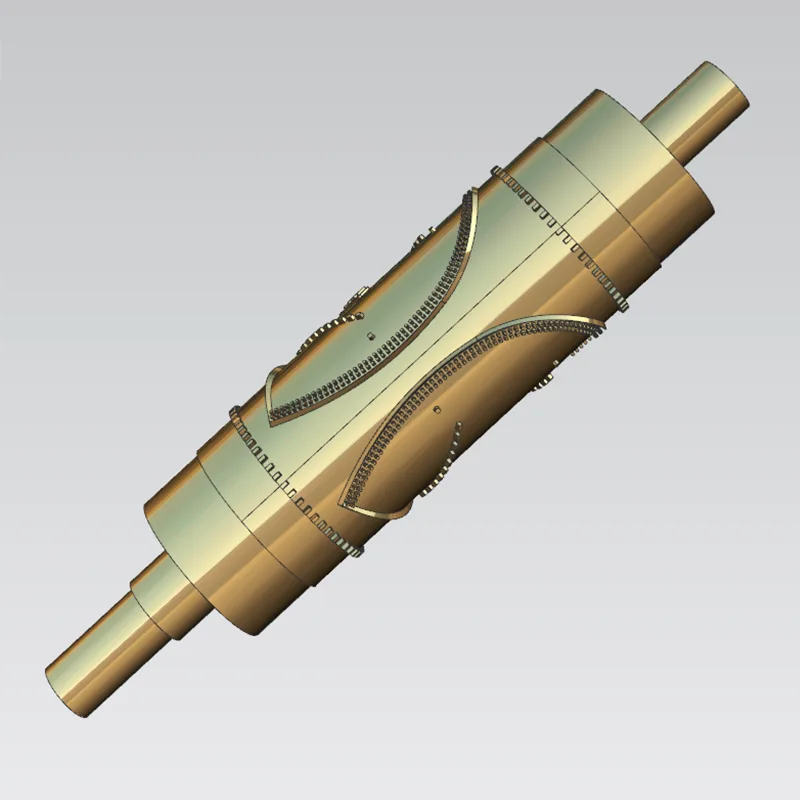

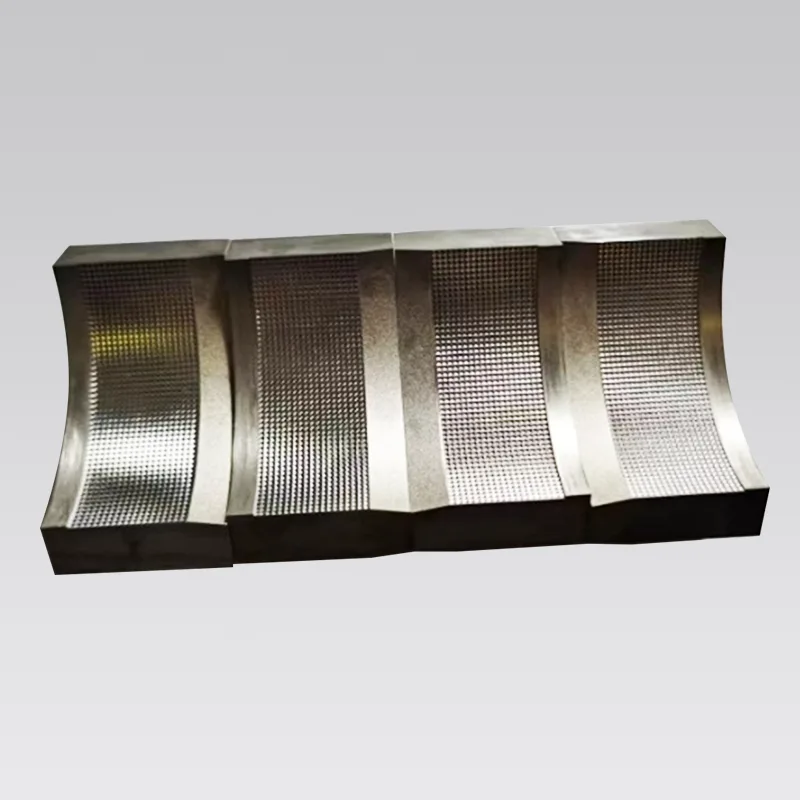

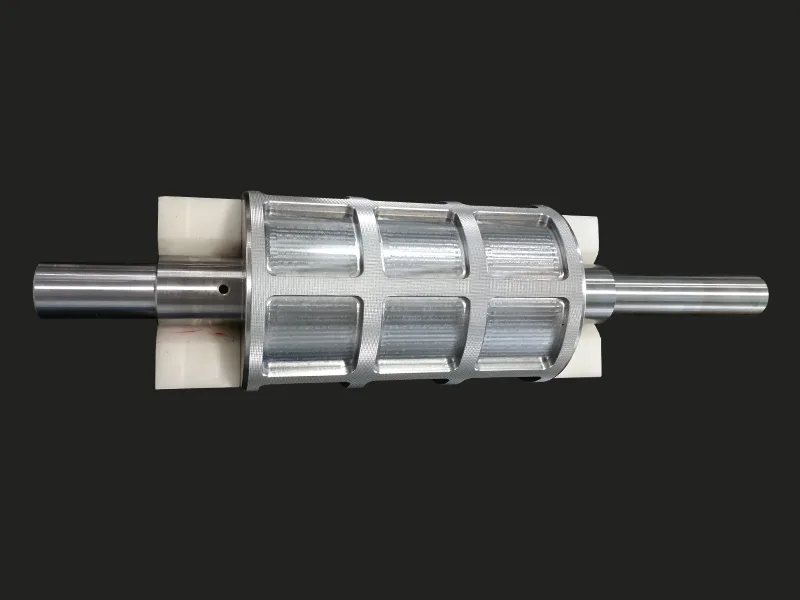

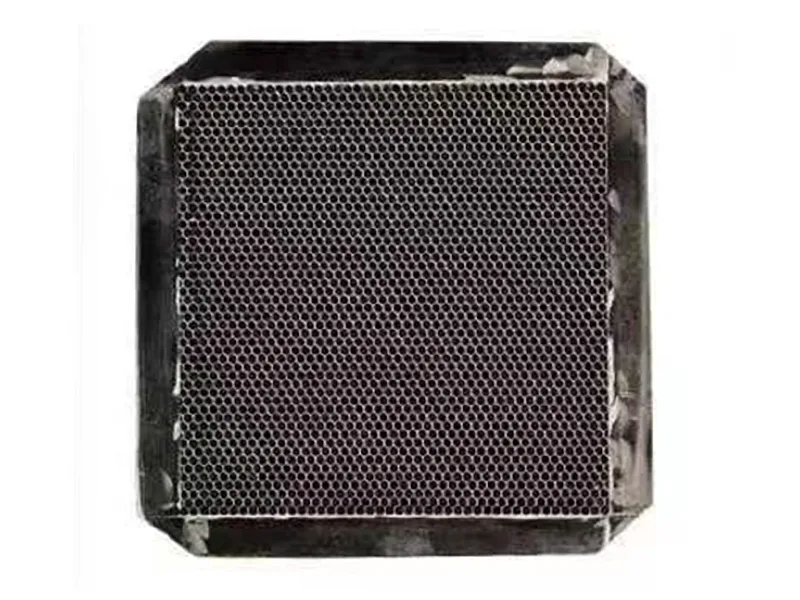

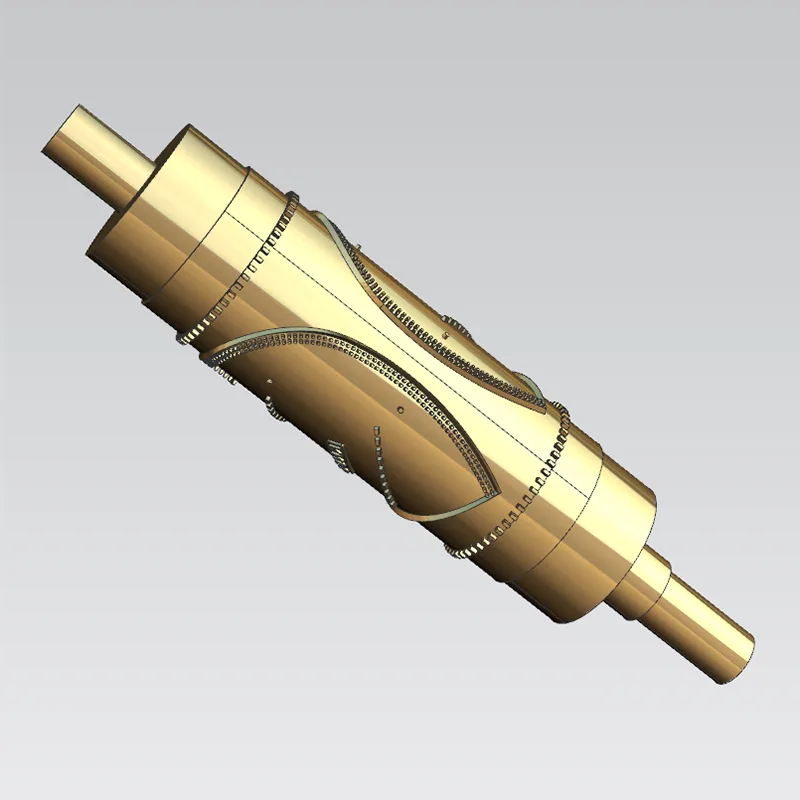

Campos de aplicación: electrodo de molde y tallado de núcleos de molde, precisión ±0,002 mm; letras acrílicas, letras metálicas y rótulos tallados para rótulos publicitarios, con bordes lisos y sin rebabas; tallado en madera, tallado en jade, tallado en ámbar para manualidades, con amuleto de tallado manual; marco medio de teléfono móvil y patrón de carcasa de computadora portátil tallado para productos electrónicos; pared de fondo, tallado de pantalla y tallado de líneas para tallado decorativo.
Hemos brindado servicios personalizados de fabricación CNC para muebles, instrumentos musicales, regalos, joyería y otras industrias, con un área de tallado anual de más de 3000 ㎡ y una tasa de satisfacción del cliente de más del 98%.
|
Categoría de parámetro |
Detalles de parámetros |
|
Modelo de equipo |
Centro de mecanizado de alta velocidad de 5 ejes JDGR400T |
|
Posicionamiento central |
Mecanizado de precisión a nivel de micras, compatible con el proceso compuesto de torno-fresado |
|
Sistema CNC |
Sistema JD50 de desarrollo propio, resolución de control de movimiento de 10 nm |
|
Sistema de husillo |
Husillo eléctrico de precisión de alta velocidad para grabado de precisión de corte medio JD150S, portaherramientas HSK-A50, máx. velocidad 32.000 rpm |
|
Precisión clave |
La precisión del posicionamiento repetido alcanza el nivel de micras; Precisión de posicionamiento de repetición del eje AC 4″ |
|
Tecnología de tocadiscos |
Plataforma giratoria de accionamiento directo de doble eje, resolución de control de movimiento 0,0001° |
|
Sistema de almacén de herramientas |
Almacén de herramientas de cadena, capacidad 63 herramientas |
|
Ventajas principales |
Equipado con la función de "inspección en la máquina", que puede medir y compensar automáticamente los errores de herramientas y piezas de trabajo para garantizar el rendimiento del procesamiento por lotes. |
|
Aplicaciones típicas |
Piezas de tallado CNC de precisión, etc. |
|
Categoría de parámetro |
Detalles de parámetros |
|
Modelo de equipo |
Centro de mecanizado de alta velocidad de 4 ejes JDGR300T |
|
Posicionamiento central |
Para mecanizado de precisión ultraalta submicrónica, adecuado para componentes médicos de precisión |
|
Sistema CNC |
Sistema CNC JD50 desarrollado independientemente por Jingdiao, resolución de control de movimiento de hasta 10 nm |
|
Precisión clave |
Realice de forma estable un avance de 0,1 μm, un corte de 1 μm y la rugosidad de la superficie alcance el nivel nanométrico |
|
Sistema de husillo |
Husillo eléctrico de precisión de alta velocidad para grabado de precisión estándar con par de torsión de hasta 21,5 Nm |
|
Sistema de almacén de herramientas |
Almacén de herramientas de cadena |
|
Ventajas principales |
Equipado con tecnología de medición en la máquina, que puede detectar y compensar errores automáticamente para garantizar el rendimiento del procesamiento por lotes. |
|
Aplicaciones típicas |
Tallado CNC para componentes médicos con requisitos estrictos de tamaño y calidad de superficie, como piezas de instrumentos quirúrgicos e implantes ortopédicos. |
