Corte CNC

Como fabricante profesional especializado en mecanizado de precisión CNC y corte CNC, Sanluo Precision se dedica a brindar soluciones de adquisición de piezas personalizadas de alta calidad para clientes globales. Con un equipo técnico experimentado, un sistema de producción bien establecido y estrictos procedimientos de control de calidad, somos capaces de manejar con flexibilidad pedidos que van desde el desarrollo de prototipos hasta la producción en masa. Ya sea para componentes estructurales complejos o piezas de paredes delgadas de alta precisión, Sanluo Precision ofrece capacidades de mecanizado estables y un servicio de entrega confiable, lo que nos convierte en un proveedor y socio confiable a largo plazo para su negocio.

Nuestras capacidades de corte CNC

El corte CNC es uno de nuestros principales servicios de fabricación de precisión. Como fabricante y proveedor profesional de corte CNC en China, ofrecemos soluciones integrales de corte por control numérico que incluyen corte por láser, electroerosión por hilo, corte por plasma y tecnología láser guiada por agua para clientes globales.

Nuestro equipo de producción incluye máquinas CNC, tornos de control numérico, rectificadoras de control numérico, sistemas de corte por láser, corte de alambre, mecanizado por descarga eléctrica y más de 130 unidades de diversos equipos de producción profesionales.

Corte por láser

Nuestros sistemas de corte por láser de fibra cuentan con potencias que van desde 1000W a 12000W, capaces de cortar acero al carbono de hasta 30 mm, acero inoxidable de hasta 20 mm y aleaciones de aluminio de hasta 15 mm. La precisión de corte alcanza ±0,05 mm con anchos de corte de 0,1 a 0,3 mm y una perpendicularidad de la superficie de corte ≤0,3 mm.

• Sistemas automáticos de búsqueda de bordes y enfoque automático que se adaptan a las variaciones en el espesor de la lámina.
• Gases auxiliares de alta presión, incluidos oxígeno, nitrógeno y aire, para una calidad de corte óptima
• Velocidades de corte de 15 a 20 m/min para acero al carbono de 3 mm y de 10 a 15 m/min para acero inoxidable de 2 mm
• Secciones transversales suaves, zonas mínimas afectadas por el calor y poca deformación del material, lo que a menudo elimina la necesidad de un procesamiento secundario.

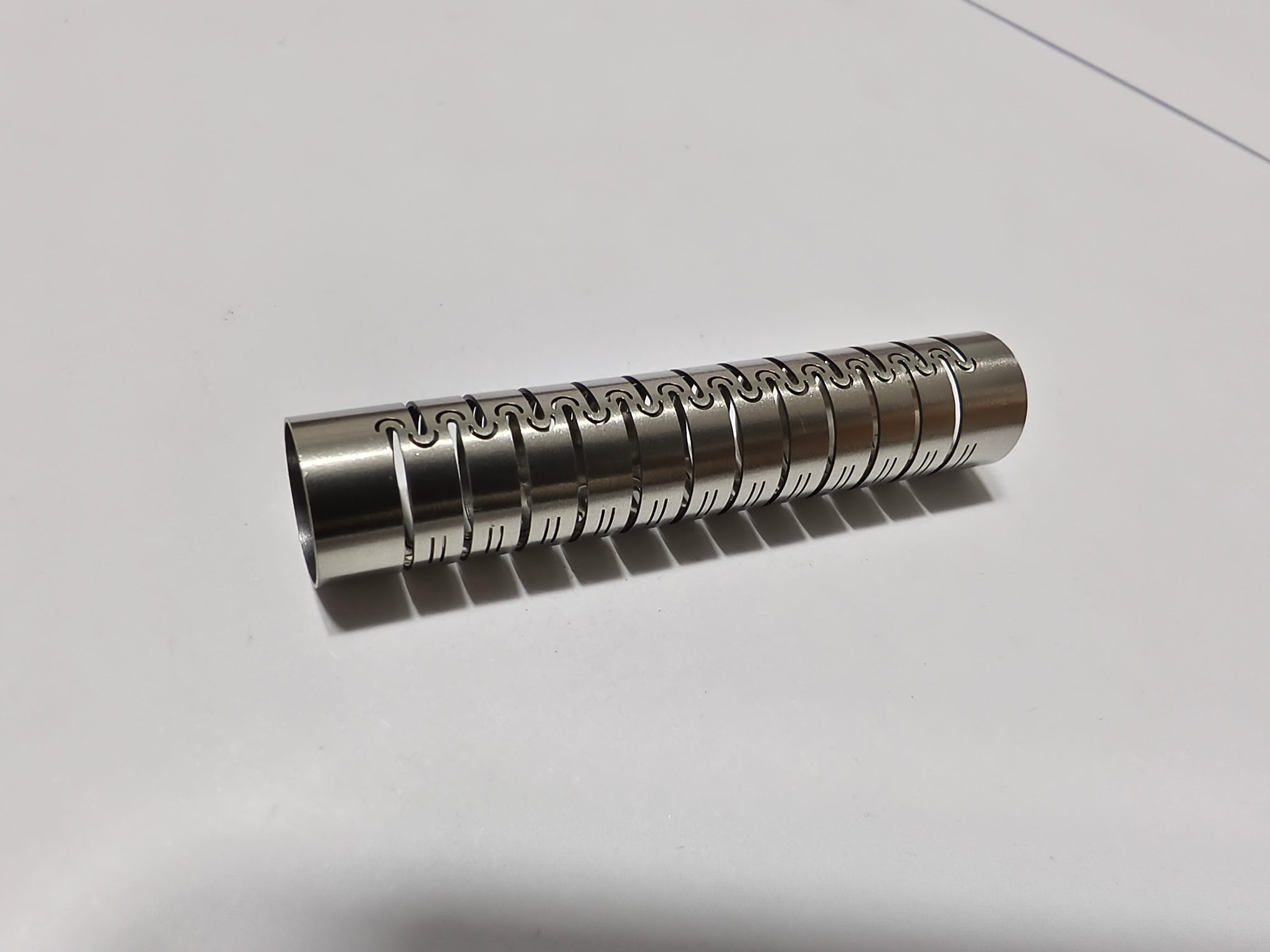

Corte por electroerosión por hilo

Operamos máquinas de electroerosión por hilo CNC de 5 ejes ZKH550 diseñadas específicamente para estructuras complejas como implantes ortopédicos. Las especificaciones incluyen:

Parámetro	Especificación
Precisión de mecanizado	±0,003 milímetros
Acabado superficial	Ra ≤ 0,8 μm (después de múltiples cortes)
Máxima eficiencia de procesamiento	≥ 300 mm²/H
Viaje efectivo	550 milímetros × 450 milímetros
Capacidad cónica	±6°
Sistema de control	Windows 7+ con importación directa de archivos DXF y generación automática de código ISO

Ventaja principal:No se requieren moldes costosos, responde rápidamente a los cambios de diseño y destaca en el procesamiento de materiales biocompatibles de alta dureza como la aleación de titanio Ti6Al4V.

Aplicaciones típicas:Tornillos de bloqueo ortopédicos, placas óseas, clavos intramedulares y componentes de moldes de precisión.

Corte por plasma

Corte por plasma CNC para placas de espesor medio de 6 mm a 50 mm, que ofrece una velocidad de procesamiento rápida y un bajo costo para el mecanizado de desbaste por lotes. Hemos brindado servicios de corte CNC personalizados a industrias que incluyen estructuras de acero, gabinetes de chasis, elevadores, maquinaria agrícola y maquinaria de construcción, con una capacidad de procesamiento mensual de 30 toneladas y una tasa de entrega a tiempo del 99%.

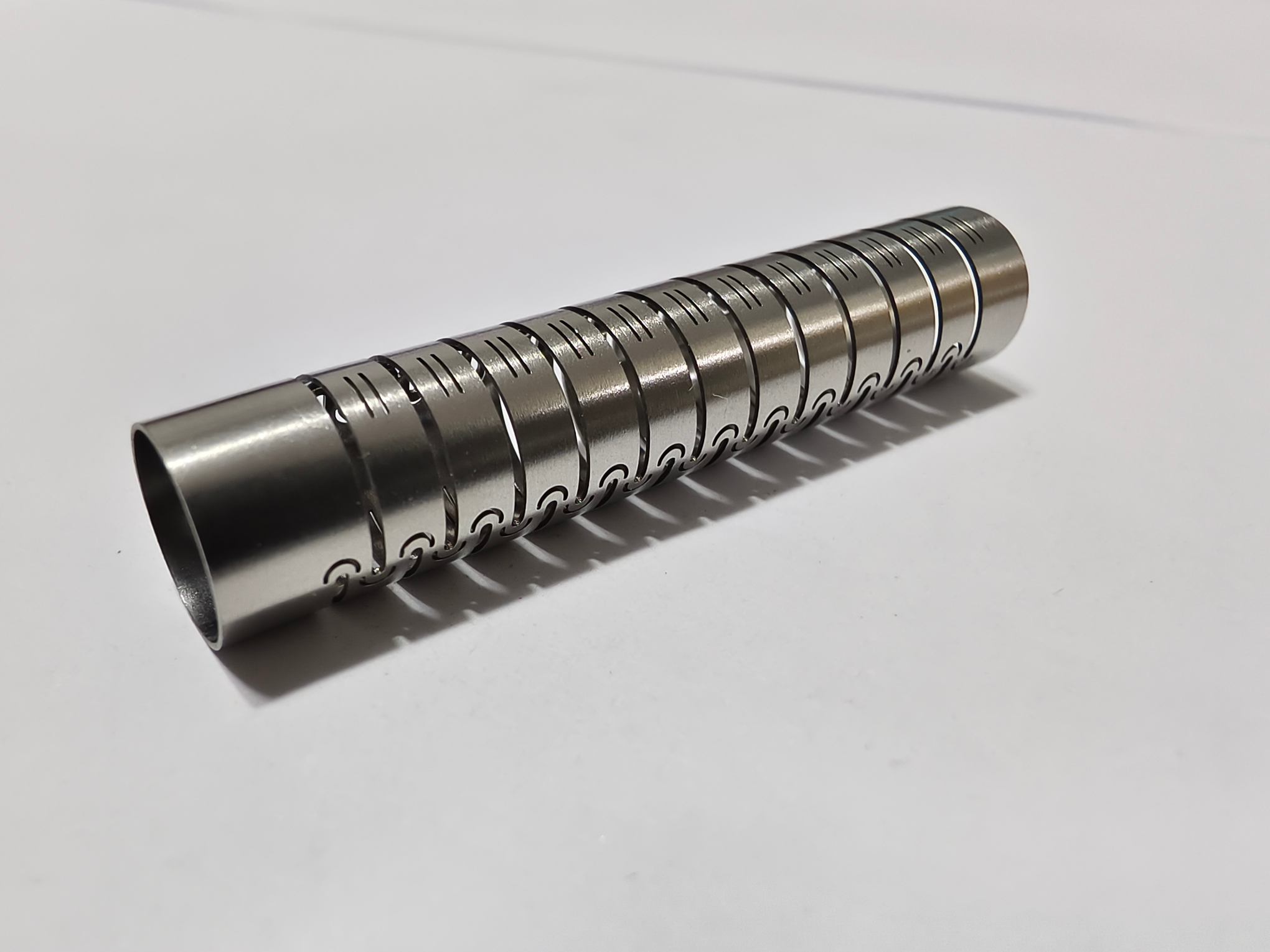

Tecnología láser guiada por agua (zona cero afectada por el calor)

Para aplicaciones que requieren cero zonas afectadas por el calor, empleamosEquipo de procesamiento láser guiado por agua LCS800. Especificaciones clave:

Parámetro	Especificación
Longitud de onda láser	532 millas náuticas
Potencia del láser	20--200W
Presión máxima de agua	600 barras
Ancho mínimo de ranura	0,030 milímetros

Ventaja principal:El rayo láser se transmite a través de una reflexión interna total en un chorro de agua a escala micrométrica, logrando una zona cero afectada por el calor, sin microfisuras y sin deposición de desechos; los cortes son paralelos sin forma de V.

Aplicaciones típicas: carburo de silicio, compuestos CFRP, dispositivos semiconductores y otros materiales sensibles al calor.

Precisión

exactitud dimensional	sobredosis	IDENTIFICACIÓN	SUDOESTE	SH	DA
unidad:±/mm	0.005	0.008	0.002	0.005	0.0001
Precisión geométrica	redondez	coaxialidad	simetría	concentricidad	descentramiento circular
unidad:±/mm	0.002	0.005	0.008	0.005	0.005
capacidad de producción	1~999999 unidades	1~999999 unidades	1~999999 unidades	1~999999 unidades	1~999999 unidades
ciclo de producción	3-20 días	3-20 días	3-20 días	3-20 días	3-20 días

Estudio de caso

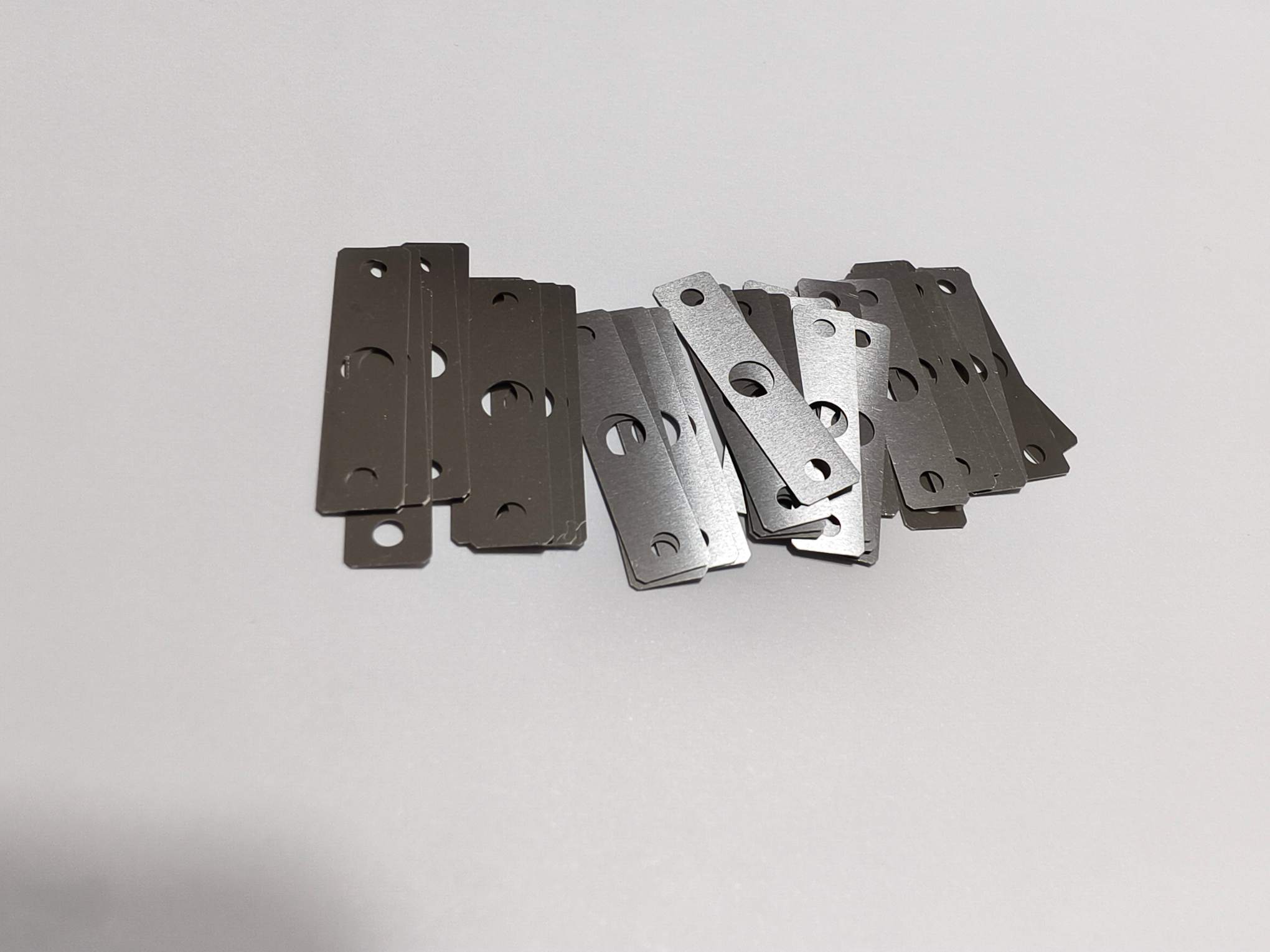

Calce de acero inoxidable micromagnético ultrafino: corte CNC de precisión

Esta cuña ultrafina está hecha de acero inoxidable 304 no magnético importado y se utiliza principalmente como espaciador de aislamiento dentro de microservomotores para un fabricante europeo de equipos de automatización. Sirve como componente crítico de aislamiento magnético dentro de conjuntos de transmisión de precisión.

Parámetro	Requisito
Material	Acero inoxidable 304 no magnético importado
Espesor	0,5 mm ± 0,002 mm
Llanura	≤ 0,002 mm
Superficie	Sin marcas de herramientas, rayones o hendiduras
Propiedad magnética	Micromagnético o completamente no magnético (< 0,02 mT)
Dimensiones generales	Longitud 43,96 mm, ancho 9,00 mm
Orificios de montaje	2 orificios pasantes de Φ2,10, 2 orificios avellanados de Φ2,20, 1 orificio de localización de Φ3,2
Tolerancia de posición del agujero	±0,003 mm

Por qué esto fue un desafío:El cliente se había dirigido previamente a tres talleres de mecanizado locales y todas las muestras fallaron. El material ultrafino de 0,5 mm es propenso a vibrar y deformarse durante la sujeción convencional. Lograr una planitud de 0,002 mm en una placa tan delgada es extremadamente difícil, y mantener las propiedades no magnéticas después del mecanizado requiere pasos específicos de desmagnetización y alivio de tensiones.

Nuestra solución

• Cribado de materia prima:Las hojas 304 entrantes fueron comprobadas al 100 % en cuanto a espesor; sólo se aceptaron bobinas con una variación de espesor dentro de ±0,001 mm.
• Accesorio de adsorción al vacío:El mandril de vacío recubierto de silicona de diseño personalizado elimina las marcas de sujeción y sujeta la placa delgada sin deformarse.
• Mecanizado multietapa de baja tensión:Desbaste con profundidad de corte de 0,05 mm, acabado con herramientas recubiertas de diamante a velocidades de avance reducidas; El mecanizado por etapas libera gradualmente la tensión interna.
• Tratamiento térmico y desmagnetización:Horneado para aliviar tensiones a 280 °C seguido de recocido secundario a 160 °C y luego desmagnetización automática de 3 ciclos para lograr un magnetismo residual < 0,02 mT.
• Pulido electrolítico químico:Sin abrasión mecánica: logra Ra ≤ 0,02 μm sin rayones en la superficie.
• Inspección 100%:Cada pieza se mide con CMM, medidor de planitud láser y detector magnético; informes dimensionales completos proporcionados con cada envío.

Resultados medidos (datos de muestra)

Parámetro	Muestra 1	Muestra 2	Muestra 3	Requisito
Longitud total	43,959 mm	43.961mm	43,958 mm	43,96 ±0,02 mm
Ancho total	8.999mm	9.001mm	9.000mm	9,00 ±0,02 mm
Espesor	0,501 mm	0,499 mm	0.500mm	0,5 ±0,002 mm
Llanura	0,0012 mm	0,0015 mm	0,0009 mm	≤ 0,002 mm
Magnetismo residual	0,013 toneladas	0,008 toneladas	0,010 toneladas	< 0,02 mT
Rugosidad de la superficie	Ra 0,018μm	Ra 0,016μm	Ra 0,019μm	Ra ≤ 0,02 μm

Resultado del cliente:La tasa de retrabajo del motor del cliente cayó del 15 % a 0 en seis lotes consecutivos. La eficiencia del ensamblaje mejoró en un 32%. El cliente ya ha realizado pedidos anuales de más de 80.000 unidades de este componente.

"El proceso de corte CNC personalizado y el sistema de inspección completa de Sanluo resolvieron un problema de dos años. Muy pocos talleres pueden lograr una planitud de 0,002 mm en una hoja de 0,5 mm; hemos encontrado a nuestro socio a largo plazo". --- Testimonio escrito del cliente.

Carcasa de sensor de pared delgada de 0,55 mm: solución integrada de torneado y fresado CNC

Esta carcasa de pared delgada está hecha de latón H62 y sirve como estructura de soporte central dentro de sensores fotoeléctricos industriales de alta precisión. La pieza debe soportar ambientes de temperatura constante y acoplarse con sondas de resorte, anillos de sellado y pasadores de ubicación con ajustes de interferencia de precisión.

Parámetro	Requisito
Longitud total	1,55 mm ± 0,05 mm
Diámetro exterior máximo	80,31 mm
Espesor de la pared	0,55 mm (un solo lado)
coaxialidad	0,01 mm
Acabado superficial (caras coincidentes)	Ra 0,8
Ranura interna	Profundidad 0,85 ± 0,02 mm, ancho 0,55 ± 0,02 mm, radio R0,03
Tolerancias (IT1804‑2000)	±0,02~±0,05 mm para dimensiones generales

Por qué fracasaron los proveedores anteriores:Otros tres talleres intentaron tomar muestras, pero todas fueron descartadas debido a la deformación de la pared, la coaxialidad fuera de tolerancia y las rebabas dentro de la ranura estrecha. La pared delgada de 0,55 mm es extremadamente frágil y tiende a vibrar o distorsionarse durante el torneado convencional.

Nuestra solución

• Torno CNC tipo suizo + centro de torneado-fresado:La sujeción única en una máquina de 5 ejes elimina los errores de posicionamiento.
• Recocido para aliviar tensiones:Hornear a baja temperatura a 60°C durante 2 horas antes del mecanizado.
• Corte en capas y de poca profundidad:Desbaste a 0,08 mm de profundidad y avance de 0,06 mm/rev para minimizar la fuerza de corte.
• Refrigeración interna:Refrigerante de alta presión dirigido a la pared delgada para disipar el calor y evitar la deformación.
• Acabado en dos pasos:Semiacabado + liberación de tensión de 30 minutos, luego acabado final a 0,03 mm/rev para una coaxialidad estable.
• Desbarbado ultrasónico + pasivación:Garantiza ranuras sin rebabas y Ra ≤ 0,7 en las caras de contacto.

Resultados medidos (datos de muestra)

Parámetro	Muestra 1	Muestra 2	Muestra 3	Requisito
Longitud total	1,53 mm	1,56 mm	1,54 mm	1,55 ±0,05 mm
Espesor de la pared	0,548 mm	0,551 mm	0,549 mm	0,55 mm (nominales)
coaxialidad	0,007 mm	0,006 mm	0,008 mm	≤ 0,01 mm
Profundidad de ranura	0,842 mm	0,853 mm	0,847 mm	0,85 ±0,02 mm
Ancho de ranura	0,551 mm	0,549 mm	0,552 mm	0,55 ±0,02 mm
Rugosidad de la superficie (acoplamiento)	Ra 0,65	Ra 0,72	Ra 0,68	Ra ≤ 0,8

Resultado del cliente:La tasa de defectos cayó del 42 % (proveedor anterior) al 0 % después de la entrega de 10 000 unidades. La desviación de la señal del sensor disminuyó en un 90 % y el costo de retrabajo posventa del cliente se redujo en un 70 %. Ahora han realizado un pedido recurrente mensual de 8.000 a 12.000 piezas.

Garantía de calidad e inspección

Nuestro compromiso con la calidad está respaldado por equipos de inspección integrales y la certificación ISO9001:2008. Implementamos una amplia gama de instrumentos de medición:

• Máquinas de medición por coordenadas CMM
• Sistemas de medición por visión y proyectores.
• Medidores de diámetro láser e interferómetros láser
• Medidores de rugosidad, medidores de redondez, microscopios de herramientas
• Micrómetros, calibres de clavijas, comparadores de cuadrante, calibres de altura
• Calibre, bloques patrón, probadores de dureza, calibres de rosca
• Microscopios estereoscópicos para inspección de superficies.

El software de optimización de anidamiento inteligente maximiza la utilización del material manteniendo la precisión. Nuestra capacidad de procesamiento mensual alcanza las 30 toneladas con una tasa de entrega a tiempo del 99 %, y presta servicios a industrias que incluyen estructuras de acero, gabinetes de chasis, elevadores, maquinaria agrícola y maquinaria de construcción.

¿Por qué elegir Sanluo Precision para sus necesidades de corte?

• Experiencia en la que puedes confiar:Más de 18 años en mecanizado de precisión, respaldados por un equipo de 230 personas, incluidos ingenieros superiores.
• Equipo avanzado:Más de 130 máquinas de producción, incluidas CNC de 5 ejes, tornos tipo suizo y sistemas láser guiados por agua.
• Calidad probada:Tasa de aprobación de calidad del 98,8 % y presta servicios a clientes Fortune‑500 como Huawei, BYD y Mindray.
• Soluciones personalizadas:Desde prototipos hasta producción de gran volumen, adaptamos los procesos a sus especificaciones exactas.
• Trazabilidad completa:Cada lote viene con informes de inspección completos y conservamos los registros de producción durante 18 meses.
• Envío global:Logística confiable para Europa, América y más allá, con respuesta rápida y comunicación transparente.

¿Listo para discutir su proyecto?Envíenos sus dibujos 2D/3D para una evaluación técnica y cotización gratuita. Nuestro Gerente Técnico Senior revisará personalmente sus requisitos y propondrá la estrategia óptima de corte CNC.
