Pieza de mecanizado de precisión

Sanluo Precision es un fabricante y proveedor profesional de piezas de mecanizado de precisión en China, con capacidad de mecanizado para varios tipos, desde simples manguitos de eje hasta piezas complejas con formas especiales. El grado de precisión del mecanizado preciso varía de IT2 a IT7, con una tolerancia dimensional de ±0,001 mm～±0,01 mm, una tolerancia geométrica de ±0,003 mm～±0,008 mm y una rugosidad superficial Ra de 0,1～1,6μm, que puede cumplir con los requisitos de piezas de alta precisión de maquinaria y equipos, productos electrónicos, componentes semiconductores, instrumentos y medidores y otras industrias. Brindamos servicios personalizados de piezas de mecanizado de precisión a empresas de todo el mundo y apoyamos la personalización de piezas complejas y difíciles.

Enviar Consulta

Descripción del Producto

Alcance de los tipos de mecanizado

Los tipos de piezas de mecanizado de precisión en la planta de procesamiento de Sanluo Precision incluyen:

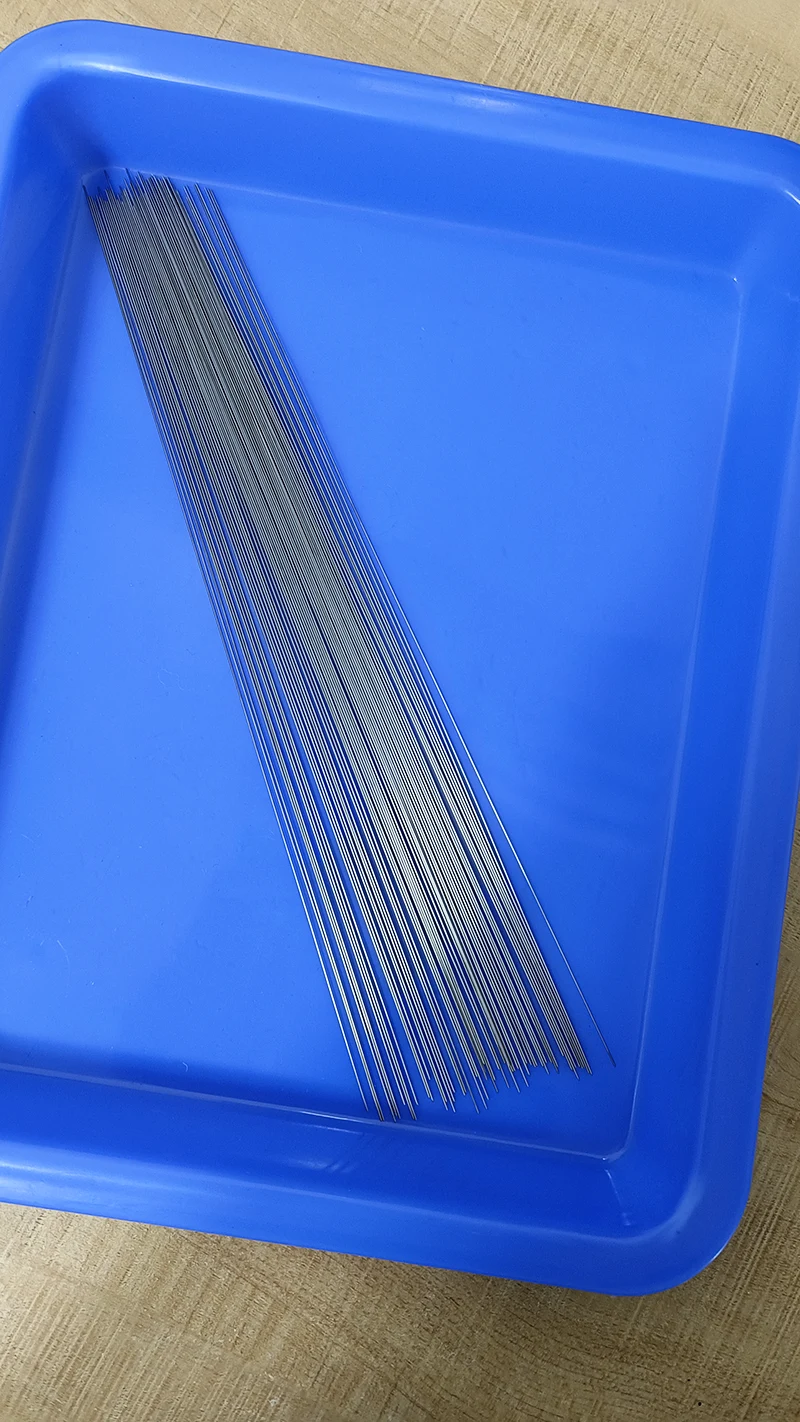

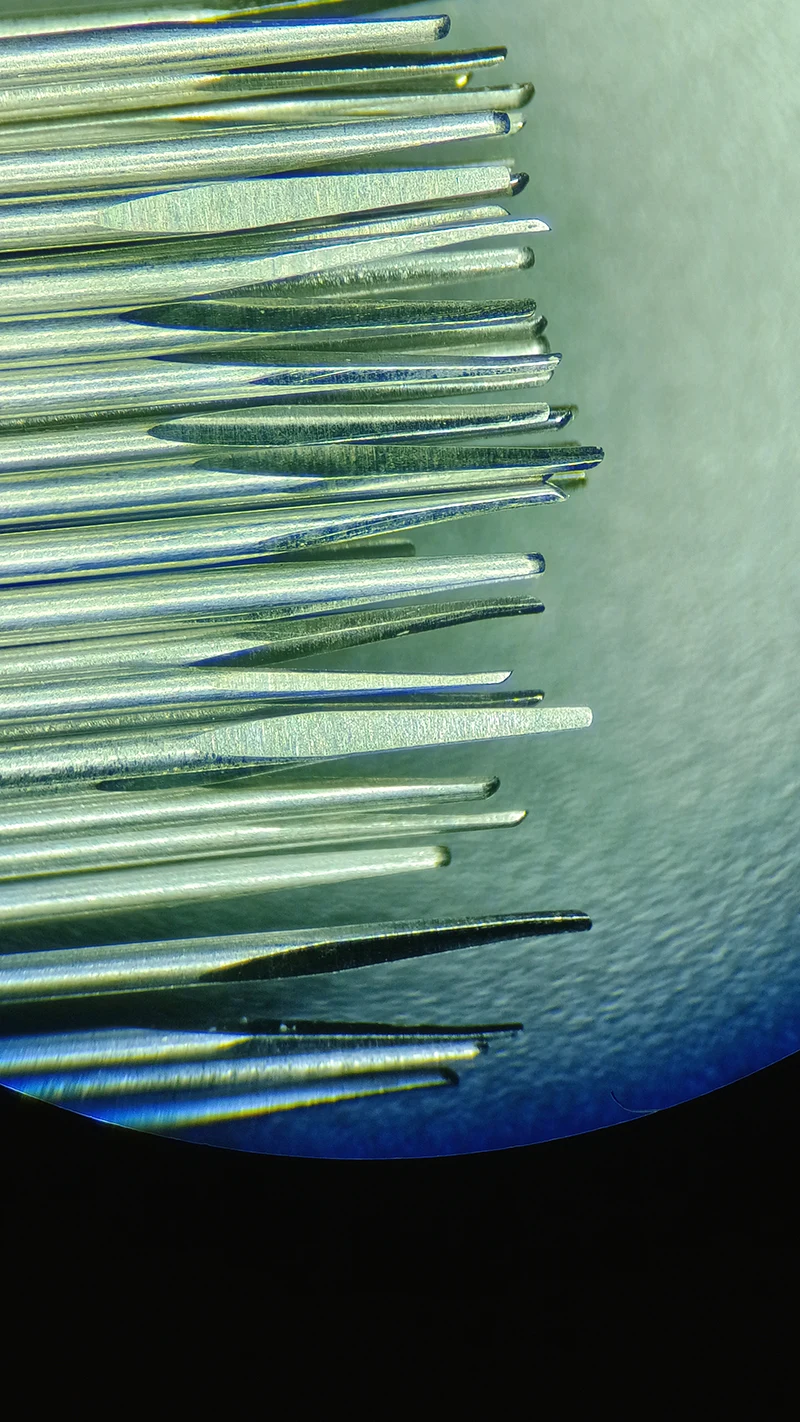

① Piezas del eje (eje óptico, eje escalonado, eje estriado, eje excéntrico, cigüeñal) con una longitud de 5 mm a 1500 mm y un diámetro de Φ1 mm a Φ300 mm;

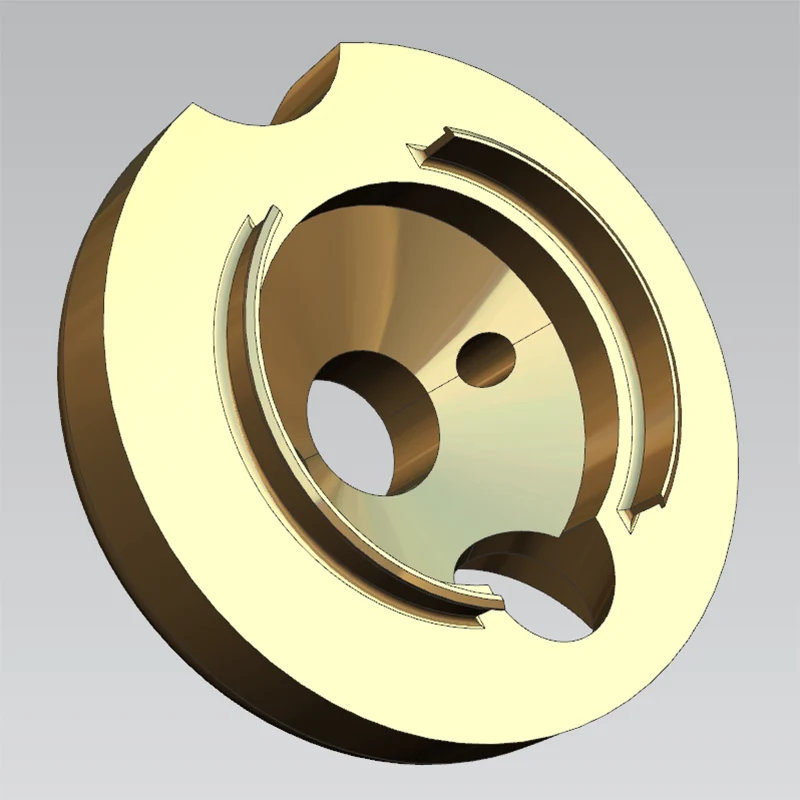

② Piezas de disco y manguito (brida, engranaje, polea, manguito de eje, casquillo) con diámetro exterior Φ10 mm ～ Φ 500 mm;

③ Piezas de la caja (carcasa, asiento, soporte, conector) con un tamaño máximo de mecanizado de 1200 mm × 800 mm × 600 mm;

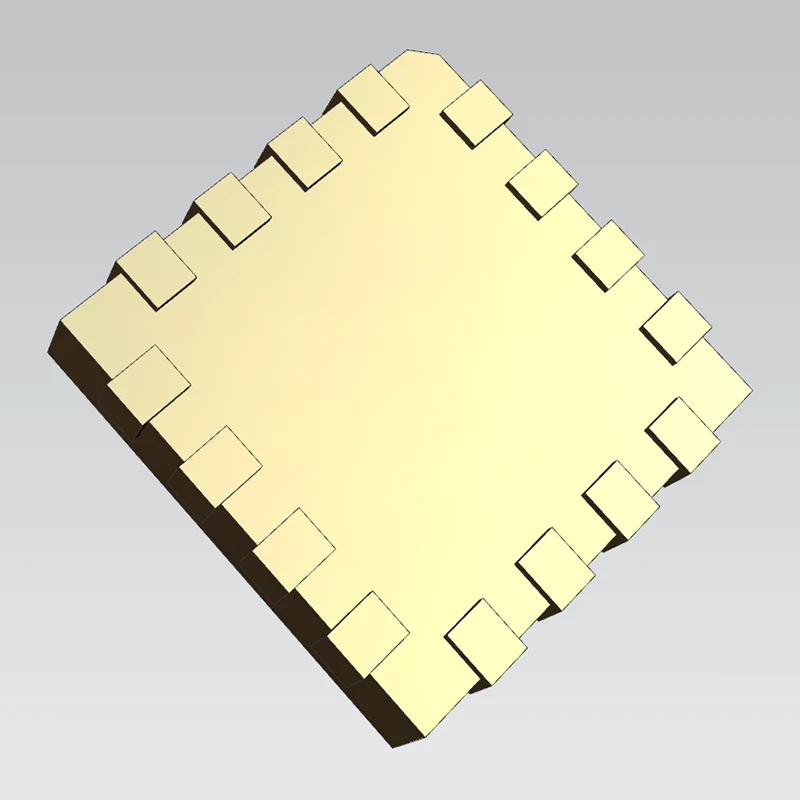

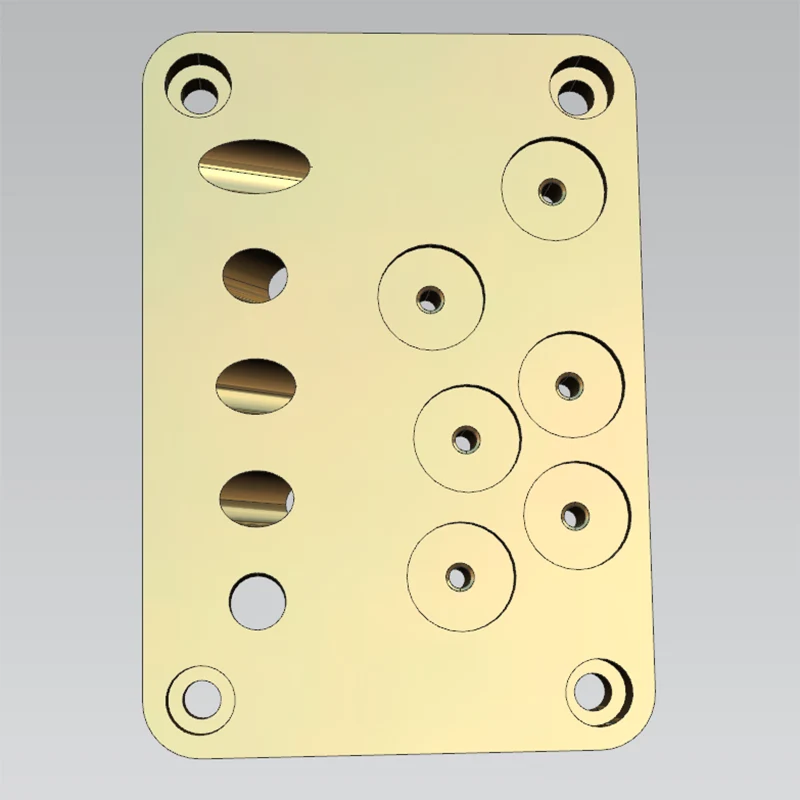

④ Piezas de placa (panel, placa base, placa divisoria, placa de fijación) con un espesor de 0,5 mm a 100 mm;

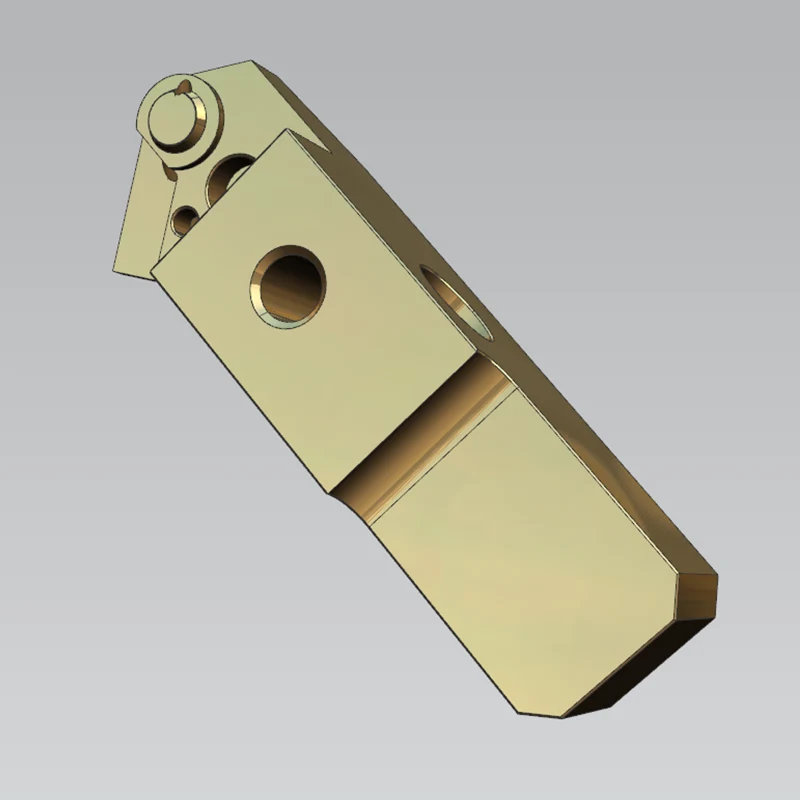

⑤ Piezas de formas especiales (brazo soporte, balancín, horquilla, biela) con superficies curvas complejas y estructuras de paredes delgadas.

Precisión de la estación de trabajo

Precisión dimensional	L（X）	W（Y）	H（Z）	SH	SUDOESTE
unidad:±/mm	0.002	0.002	0.001	0.002	0.002
Precisión geométrica	llanura	paralelismo	perpendicularidad	aspereza	simetría
unidad:±/mm	0.002	0.002	0.002	Ra0.1	0.002
capacidad de producción	1~999999 unidades	1~999999 unidades	1~999999 unidades	1~999999 unidades	1~999999 unidades
ciclo de producción	3-20 días	3-20 días	3-20 días	3-20 días	3-20 días

Los instrumentos de prueba y herramientas de medición configurados incluyen: CMM (Máquina de medición de coordenadas), instrumento de medición de imágenes, proyector, medidor de diámetro láser, interferómetro láser, medidor de rugosidad, medidor de redondez, microscopio de herramientas, microscopio estereoscópico, micrómetro, calibre de clavija, indicador de cuadrante micrométrico, micrómetro de ultraprecisión, medidor de altura electrónico, calibrador, bloque medidor, probador de dureza, medidor de rosca.

Seguro de calidad

Se implementa un estricto sistema de tres inspecciones para las piezas de mecanizado de precisión: la autoinspección por parte de los operadores, la inspección de patrulla por parte de inspectores de tiempo completo y la inspección final por parte del departamento de calidad. Equipado con CMM, proyector, micrómetro, pie de rey, medidor de altura, rugosímetro, durómetro y otros equipos de prueba, el CMK de dimensiones clave es ≥1,67. Se adoptan herramientas de calidad como APQP (planificación avanzada de la calidad del producto), FMEA (análisis de efectos y modos de falla), MSA (análisis del sistema de medición), SPC (control estadístico de procesos) y PPAP (proceso de aprobación de piezas de producción) para garantizar la estabilidad de la calidad de las piezas. Seguimiento de la calidad de todo el proceso desde la identificación del primer artículo → producción de prueba en lotes pequeños → producción en masa. Sanluo Precision ha brindado servicios de mecanizado de precisión personalizados a clientes en equipos de automatización, robótica, electrónica 3C, semiconductores, medicina, óptica y otras industrias, con una tasa de satisfacción del cliente de más del 95%.

Parámetros técnicos del equipo

Categoría de parámetro	Detalles de parámetros
Modelo de equipo	MILL P 500 VHP (Muy Alta Precisión)
Posicionamiento central	Micromecanizado y acabado de superficies a nivel de espejo
Sistema de husillo	Equipado con husillo Step-Tec de 42.000 rpm, interfaz de alta rigidez HSK-E40
Características estructurales	Estructura simétrica de alta estabilidad térmica y lecho de hormigón polímero, que suprime eficazmente la deriva térmica y la deformación estructural.
Precisión clave	Estabilidad de mecanizado y precisión de repetibilidad ±2 µm
Sistema CNC	Puede equiparse con el sistema Heidenhain TNC 640 o Siemens Sinumerik
Ventaja principal	Logra una excelente calidad de superficie mediante corte a alta velocidad y con baja vibración, y las piezas de demostración alcanzan el efecto espejo.
Aplicación típica	Piezas médicas, semiconductoras, de mecanizado de precisión óptica, etc.

Categoría de parámetro	Detalles de parámetros
Modelo de equipo	HSM700
Marca	Mikron (Suiza)
Posicionamiento central	Centro de mecanizado de alta velocidad, que proporciona soluciones para pequeños componentes de precisión de vehículos de nueva energía.
Número de eje	/
Rendimiento de movimiento	Velocidad de desplazamiento rápido de 3 ejes de movimiento 40 m/min
Estructura de la cama	Lecho de granito polimérico para estabilidad térmica y reducción de vibraciones.
Sistema CNC	Equipado con el sistema Heidenhain iTNC530 para garantizar la consistencia del mecanizado.
Aplicación típica	Carcasa del sensor, conector del motor y otras piezas de mecanizado de precisión

Precision Machining Part
