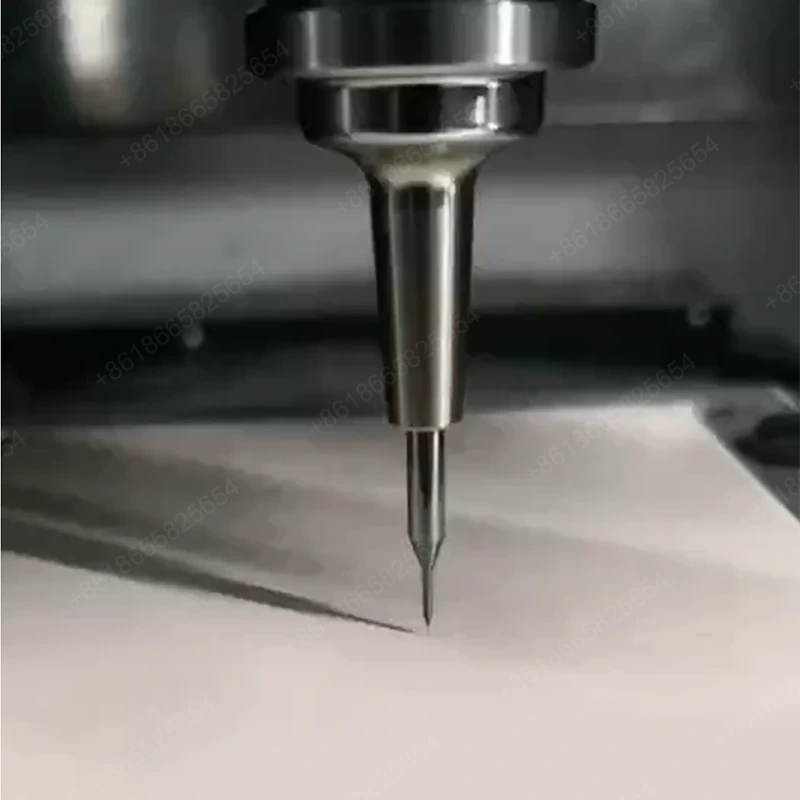

Nuestra perforación de microagujeros utiliza microbrocas para perforar agujeros a alta velocidad. El diámetro de la broca es de φ0,01-2 mm y se encuentran disponibles brocas helicoidales, brocas de estrías rectas y brocas de pistola, hechas de carburo cementado o acero de alta velocidad. Precisión de perforación: diámetro del orificio ±0,005-0,02 mm, posición del orificio ±0,01 mm, perpendicularidad 0,01 mm, redondez 0,005 mm. La relación máxima profundidad-diámetro para taladrado de agujeros profundos es de 20:1, utilizando brocas de pistola con refrigeración interna para la eliminación de virutas. La velocidad de rotación es de 5000 a 50000 rpm y la presión del refrigerante es de 0,5 a 2 MPa.
|
Precisión dimensional |
sobredosis |
IDENTIFICACIÓN |
T(C) |
PD |
SUDOESTE |
|
unidad:±/mm |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
|
Precisión geométrica |
Redondez |
coaxialidad |
Rectitud |
Cilindricidad |
Simetría |
|
unidad:±/mm |
0.001 |
0.002 |
0.001 |
0.002 |
0.002 |
|
Capacidad de producción |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
1~999999 unidades |
|
Ciclo de producción |
3-20 días |
3-20 días |
3-20 días |
3-20 días |
3-20 días |

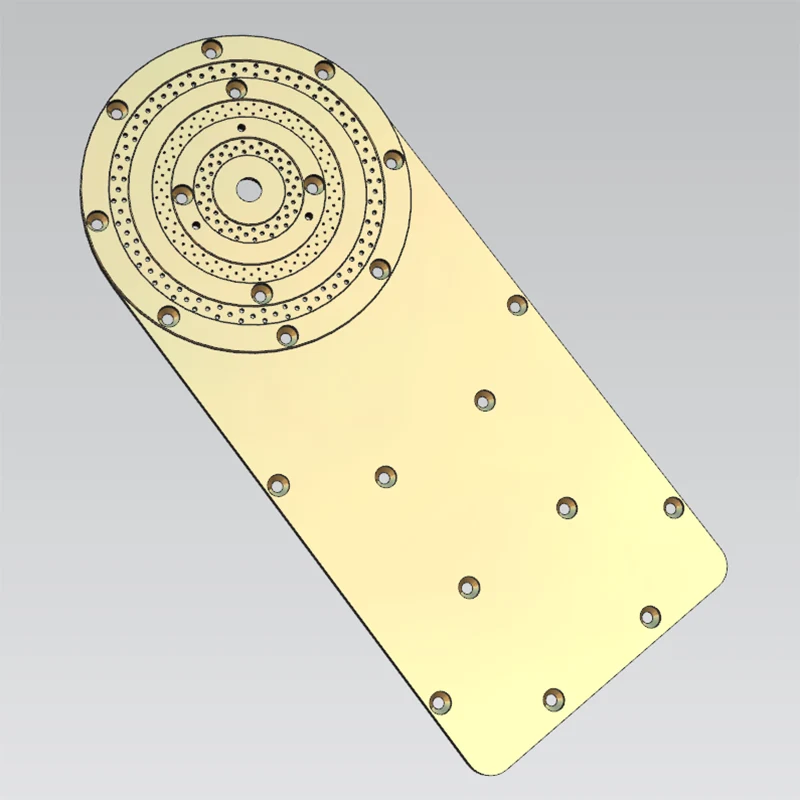

La planta de procesamiento de Sanluo Precision tiene una capacidad integral de perforación de microagujeros: microagujeros estándar (diámetro φ0,1-2 mm, profundidad ≤30 mm, relación profundidad-diámetro ≤15:1, precisión de la posición del orificio ±0,01 mm), microagujeros profundos (profundidad ≤60 mm, relación profundidad-diámetro ≤20:1, rectitud 0,05 mm/100 mm), agujeros ciegos (precisión de profundidad ±0,05 mm, rugosidad del fondo del orificio Ra≤1.6μm), orificios pasantes (sin rebabas, pared del orificio Ra0.8-1.6μm), orificios inclinados (ángulo de inclinación 15°-75°), orificios transversales (precisión del punto de intersección ±0.02mm) y orificios en matriz (precisión del paso de los orificios ±0.01mm, consistencia <0.005mm).
Como fabricante profesional de perforación de microagujeros, hemos refinado y optimizado el proceso: selección de brocas (brocas de estrías rectas para diámetro de orificio φ<0,5 mm para evitar roturas, brocas helicoidales para φ0,5-2 mm para mejorar la eficiencia, brocas de pistola para orificios profundos con enfriamiento intenso), proceso de orificio piloto (mejora la precisión de pequeño a grande), perforación en capas (0,5 a 2 veces el diámetro cada vez), retracción de la herramienta para extracción de viruta (retrayendo la herramienta cada 1 a 3 mm) de perforación para evitar bloqueos), inspección de la punta de la broca (reemplazo oportuno de las puntas de broca desgastadas) y biselado después de la perforación (C0,1-0,3 mm para eliminar rebabas).
La perforación con microagujeros se aplica en moldes de precisión (orificios para pasadores eyectores φ0,5-3 mm, profundidad 150 mm, relación profundidad-diámetro ≥30:1; orificios de enfriamiento con orificios inclinados de 30°-45° que penetran en el interior), dispositivos electrónicos (orificios de PCB φ0,2-1 mm, posición del orificio ±0,05 mm; orificios de sustrato cerámico sin astillas), equipos médicos (orificios laterales del catéter φ0,3-1 mm para medicamentos entrega; orificios guía para clavos óseos φ1,5-3 mm para guiar la implantación) y piezas aeroespaciales (orificios de enfriamiento de la hoja φ0,5-1,5 mm, ángulo de inclinación 20°-40°; boquillas de combustible φ0,2-0,8 mm con atomización de múltiples orificios). Sanluo Precision ha proporcionado directa o indirectamente servicios de mecanizado micro CNC personalizados para empresas como BYD, Foxconn, Johnson & Johnson, Medtronic, etc., con un volumen de perforación anual de más de 4 millones de orificios, con una calidad estable y confiable.
|
Categoría de parámetro |
Detalles de parámetros |
|
Modelo de equipo |
kastie-wk |
|
Posicionamiento central |
Perforación de microagujeros de alta precisión |
|
Número de ejes |
Falta información |
|
Precisión clave |
Precisión de posicionamiento repetido ±0,5 μm |
|
Sistema de accionamiento |
El eje X adopta un motor lineal con respuesta rápida; Los ejes Y/Z adoptan husillos de bolas de alta precisión con control total de circuito cerrado de codificadores de rejilla magnética |
|
Sistema de husillo |
Adopta el husillo eléctrico de alta velocidad SycoTec alemán, que presenta alta velocidad, alta precisión y gran par. |
|
Capacidad de mecanizado |
Admite un rango de diámetro de orificio de 0,015 a 10 mm |
|
Estructura de la cama |
Base de mármol con buena estabilidad. |
|
Posicionamiento Visual |
Equipado con una cámara de 5 megapíxeles, precisión de posicionamiento de hasta 1 μm |
|
Ventajas principales |
Estructura compacta, funcionamiento estable; trabajo multiestación, alta eficiencia de mecanizado |
|
Aplicaciones típicas |
piezas de perforación de microagujeros de precisión, etc. |
|
Categoría de parámetro |
Detalles de parámetros |
|
Modelo de equipo |
(Taladradora CNC de alta velocidad de 4 ejes) |
|
Posicionamiento central |
Perforación de microagujeros de alta eficiencia y múltiples ángulos |
|
Número de ejes |
4 ejes (incluido el eje A giratorio automático de 360°) |
|
Sistema de husillo |
Husillo de alta velocidad con velocidad ajustable de 3000 - 60.000 rpm |
|
Precisión clave |
Precisión de posicionamiento repetido de la máquina herramienta 0,001 - 0,002 mm; Precisión de descentramiento del husillo nivel μ (0,0001-0,0002 mm) |
|
Sistema de enfriamiento |
Equipado con un sistema de circulación de enfriamiento interno para garantizar que el husillo no se sobrecaliente y proteja las microbrocas. |
|
Sistema CNC |
Admite la importación de dibujos CAD para generar programas automáticamente sin programación |
|
Ventajas principales |
Capaz de realizar perforación multiángulo giratoria automática de 360°; alta automatización y fácil operación |
|
Aplicaciones típicas |
Perforación de microagujeros en tubos redondos o piezas poliédricas de acero inoxidable, aluminio, hierro, cobre, plástico y otros materiales. |
|
Categoría de parámetro |
Detalles de parámetros |
|
Modelo de equipo |
Centro de mecanizado serie HX-1680 |
|
Posicionamiento central |
Dirigido a los requisitos de mecanizado de microagujeros de alta precisión de equipos médicos, como piezas de juntas de instrumentos quirúrgicos. |
|
Sistema de husillo |
Husillo eléctrico de alta precisión con descentramiento radial ≤0,001 mm, equipado con herramientas exclusivas para microperforación |
|
Tecnología de control |
Combinado con la tecnología de control de circuito cerrado, puede monitorear en tiempo real los cambios dimensionales durante la perforación y compensar automáticamente el desgaste de la herramienta. |
|
Capacidad de mecanizado |
Capaz de mecanizar orificios de alta precisión con un diámetro de φ3 mm, requisitos de tolerancia del diámetro del orificio de grado H5 y error de coaxialidad del orificio ≤0,005 mm. |
|
Adaptación de la automatización |
Admite accesorios personalizados para adaptarse a los requisitos de mecanizado de piezas de trabajo con diferentes estructuras |
|
Aplicaciones típicas |
piezas de perforación de microagujeros de precisión, etc. |
|
Categoría de parámetro |
Detalles de parámetros |
|
Modelo de equipo |
CNC-430AC |
|
Posicionamiento central |
CNC de 4 ejes totalmente automático, adecuado para el mecanizado de microagujeros de semiconductores, cerámica y otros materiales. |
|
Número de ejes y carrera |
CNC de 4 ejes; Carrera del eje X/Y 400x300 mm; Carrera del eje Z 250 mm |
|
Precisión clave |
Precisión de posicionamiento del eje X/Y 0,005 mm; precisión de posicionamiento repetido ±0,0005 mm |
|
Control y conducción |
Sistema CNC Advantech de Taiwán; Los ejes X/Y adoptan servomotores lineales de CA. |
|
Efecto de mecanizado |
Rugosidad superficial Ra 0,6μm |
|
Configuración característica |
Utiliza agua desionizada como fluido de trabajo; Equipado con fuente de alimentación no electrolítica para evitar la oxidación de la pieza de trabajo. |
|
Aplicaciones típicas |
piezas de perforación de microagujeros de precisión, etc. |
