El desarrollo de prototipos de alta precisión determina directamente el ritmo general de I+D para proyectos de hardware, automatización, médicos y robóticos. Una mala precisión del prototipo provocará atascos en el ensamblaje, fallos de rendimiento y trabajos de revisión repetidos, lo que retrasará los plazos de lanzamiento del producto. Sanluo Precision ofrece servicios confiables de mecanizado de prototipos CNC, combinando equipos CNC multieje, herramientas de metrología completas y experiencia madura en procesos para convertir dibujos de ingeniería en prototipos físicos funcionales. Ya sea que necesite muestras de apariencia simple o piezas de prueba funcionales complejas de alta tolerancia, apoyamos la fabricación personalizada de bajo volumen, retroalimentación DFM, inspección de dimensiones completas y acabado de superficies opcional, ayudando a los equipos de ingeniería a verificar la estructura, el rendimiento y el ajuste antes de la producción en masa.

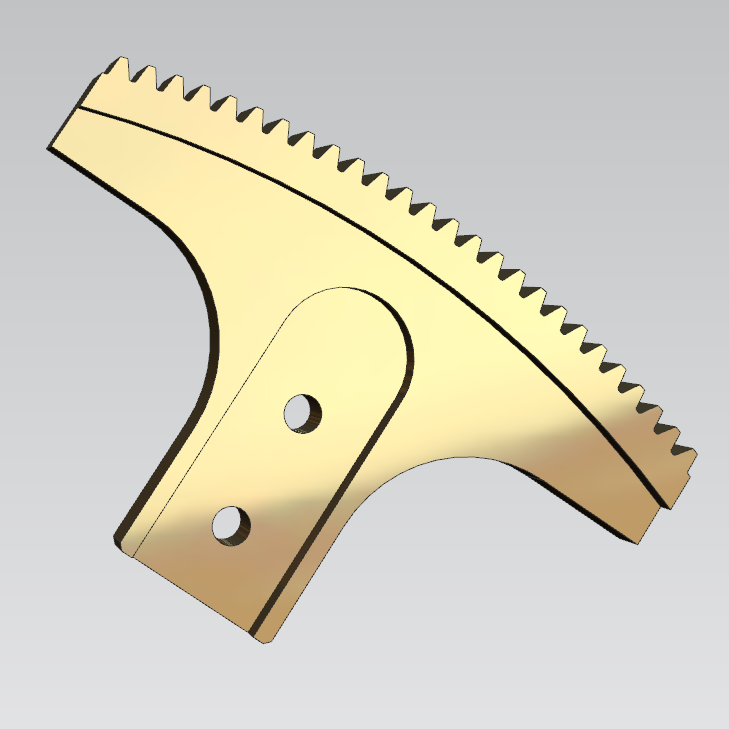

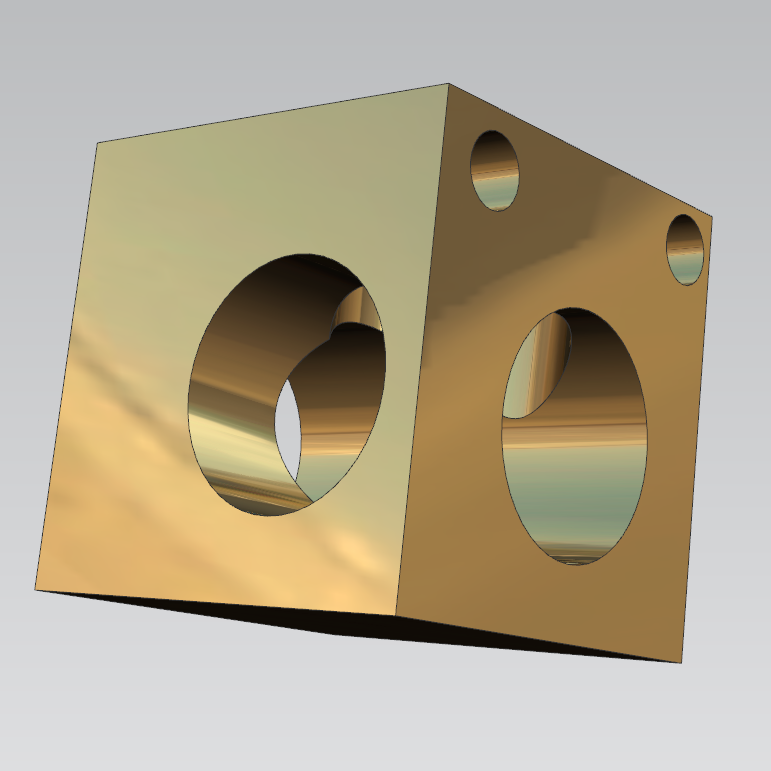

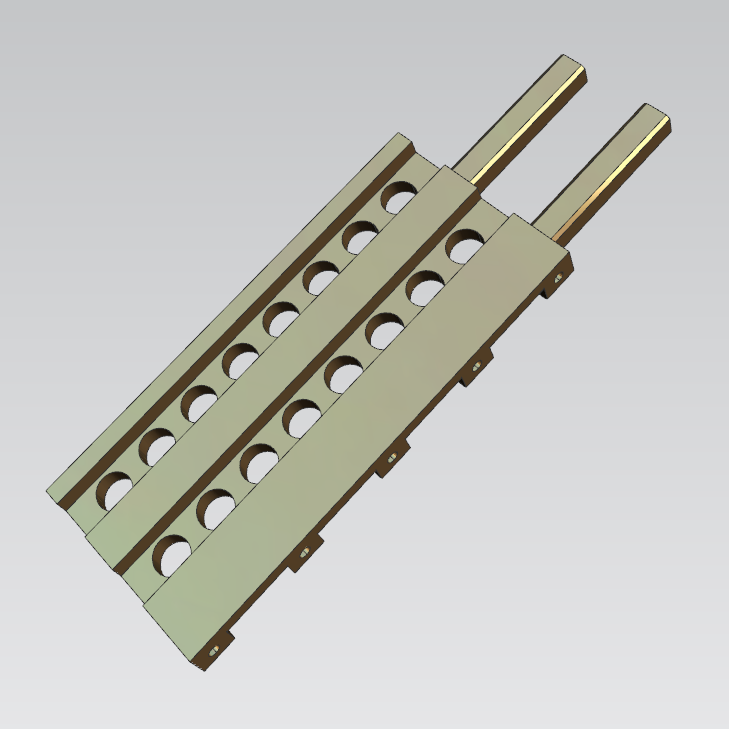

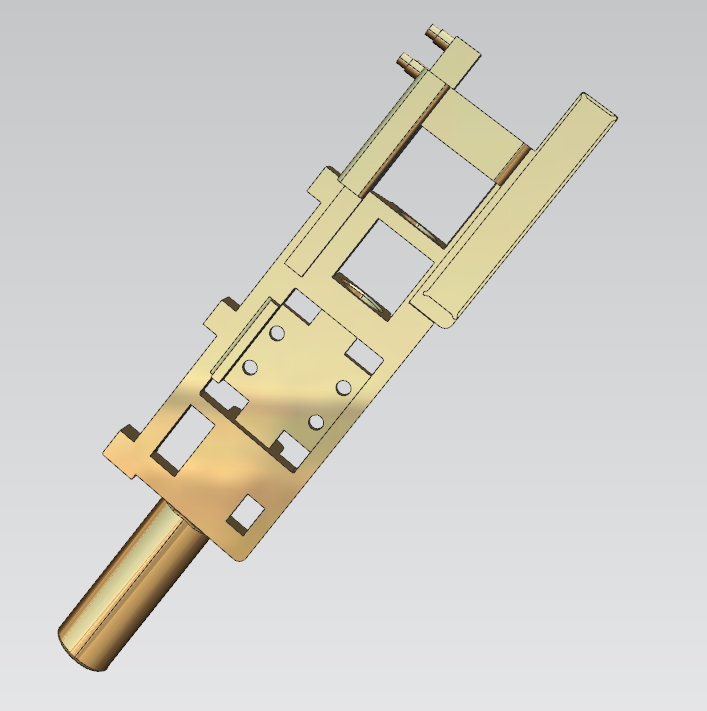

Sanluo Precision es un fabricante y proveedor profesional con sede en China. Con años de experiencia enfocada en el procesamiento de prototipos, brindamos servicios rápidos de alta eficiencia para clientes globales. Apoyamos la fabricación de prototipos personalizados en lotes pequeños para el desarrollo de nuevos productos, la mejora de productos, pruebas funcionales y verificación de apariencia, cubriendo piezas metálicas personalizadas complejas y de alta dificultad. Nuestro profesionalMecanizado de prototipos CNCEl procesamiento acorta eficazmente los ciclos de investigación y desarrollo de los clientes y acelera el lanzamiento al mercado, cumpliendo plenamente con los estrictos requisitos de precisión y calidad de las empresas de I y D para la producción de prototipos.
| Precisión dimensional | L (X) | W (Y) | H(Z) | SH | IDENTIFICACIÓN |
| unidad: ±/mm | 0.005 | 0.003 | 0.001 | 0.002 | 0.005 |
| Precisión geométrica | llanura | paralelismo | perpendicularidad | aspereza | concentricidad |
| unidad: ±/mm | 0.001 | 0.002 | 0.002 | Ra0.6 | 0.005 |
| capacidad de producción | 1~999999 unidades | 1~999999 unidades | 1~999999 unidades | 1~999999 unidades | 1~999999 unidades |
| ciclo de producción | 3‑20 días | 3‑20 días | 3‑20 días | 3‑20 días | 3‑20 días |
● Equipo de inspección completo: máquina de medición de coordenadas CMM, instrumento de medición de imágenes ópticas, proyector de perfiles, medidor de diámetro láser, interferómetro láser, probador de rugosidad, probador de redondez, microscopio de herramientas, microscopio estereoscópico, micrómetro, calibre de clavija, comparador de cuadrante, calibre micrométrico, medidor de altura electrónico, calibrador, bloque patrón, probador de dureza, calibre de rosca

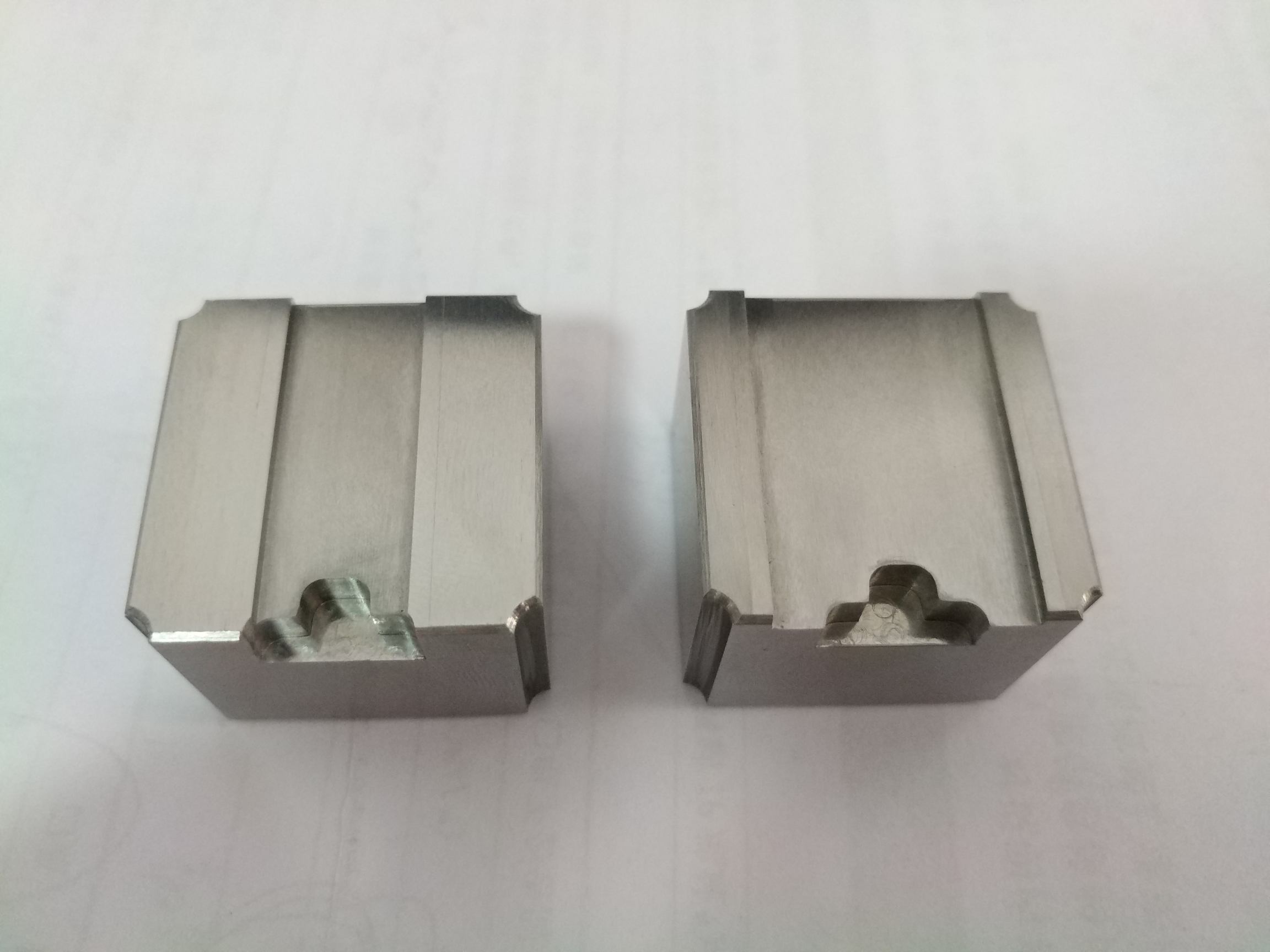

Sanluo Precision tiene ventajas destacadas en la respuesta rápida para la entrega de proyectos, respaldando la entrega urgente de prototipos y un servicio eficiente de todo el proceso paraMecanizado de prototipos CNC.
● Cotización rápida y análisis DFM: evaluación completa de la capacidad de fabricación y cotización formal dentro de las 2 horas posteriores a la recepción de los planos del cliente.
● Configuración de producción rápida: Equipada con un sistema de sujeción rápida y accesorios modulares, el tiempo de cambio de herramienta y configuración es inferior a 30 minutos.
● Ciclo de procesamiento estándar: prototipo de aleación de aluminio de 1 a 2 días, prototipo de acero de 2 a 3 días, piezas estructurales complejas de 3 a 5 días
● Servicio urgente las 24 horas: soporte de producción ininterrumpido, entrega de prototipos más rápida el mismo día
● Seguimiento técnico profesional: los ingenieros realizan un seguimiento de todo el proceso y resuelven problemas de procesamiento en tiempo real para garantizar que el prototipo cumpla con los estándares de diseño.
● Servicio local conveniente: recogida y entrega de dibujos puerta a puerta disponible, viaje de ida y vuelta el mismo día en la región del delta del río Perla

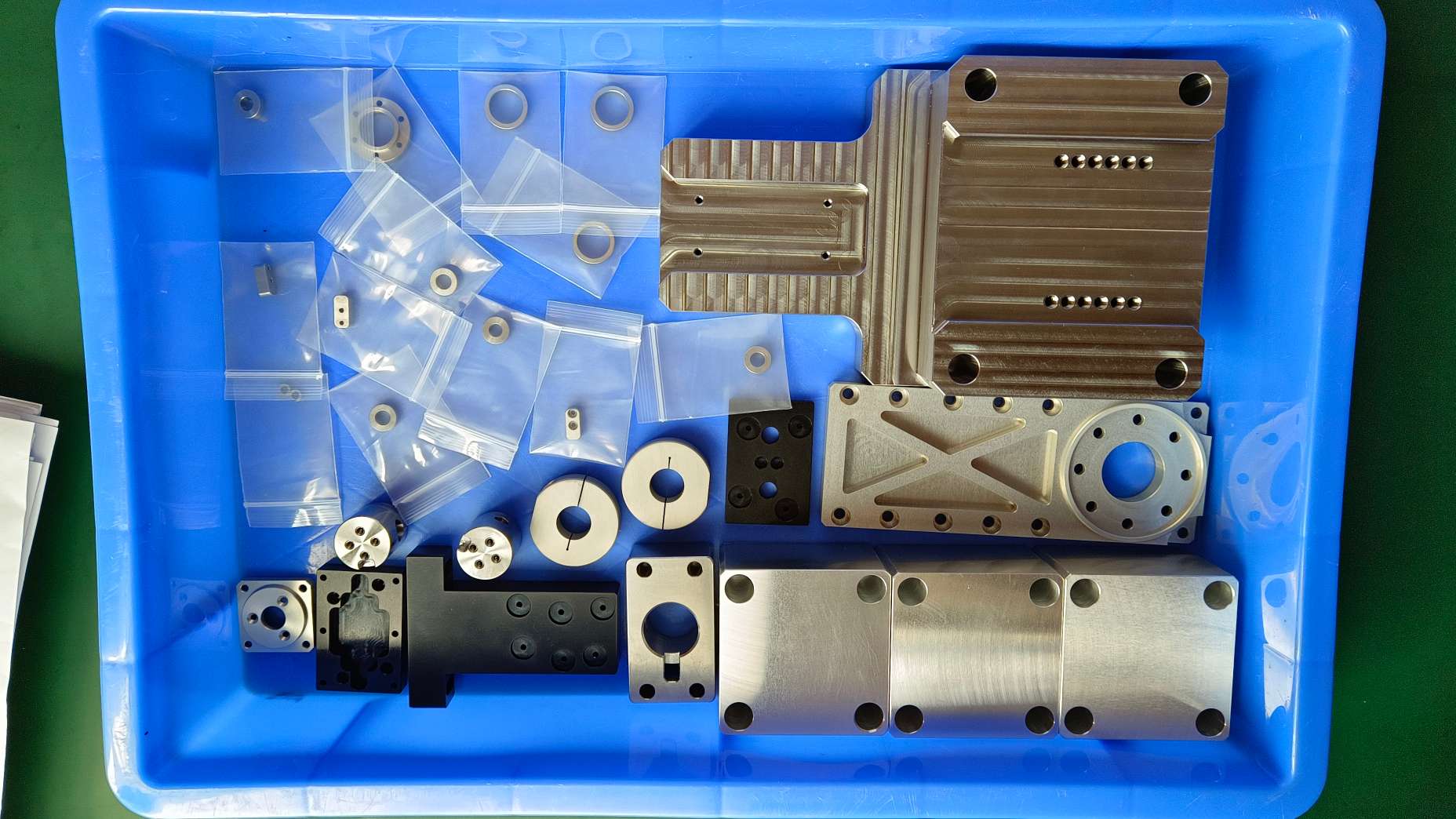

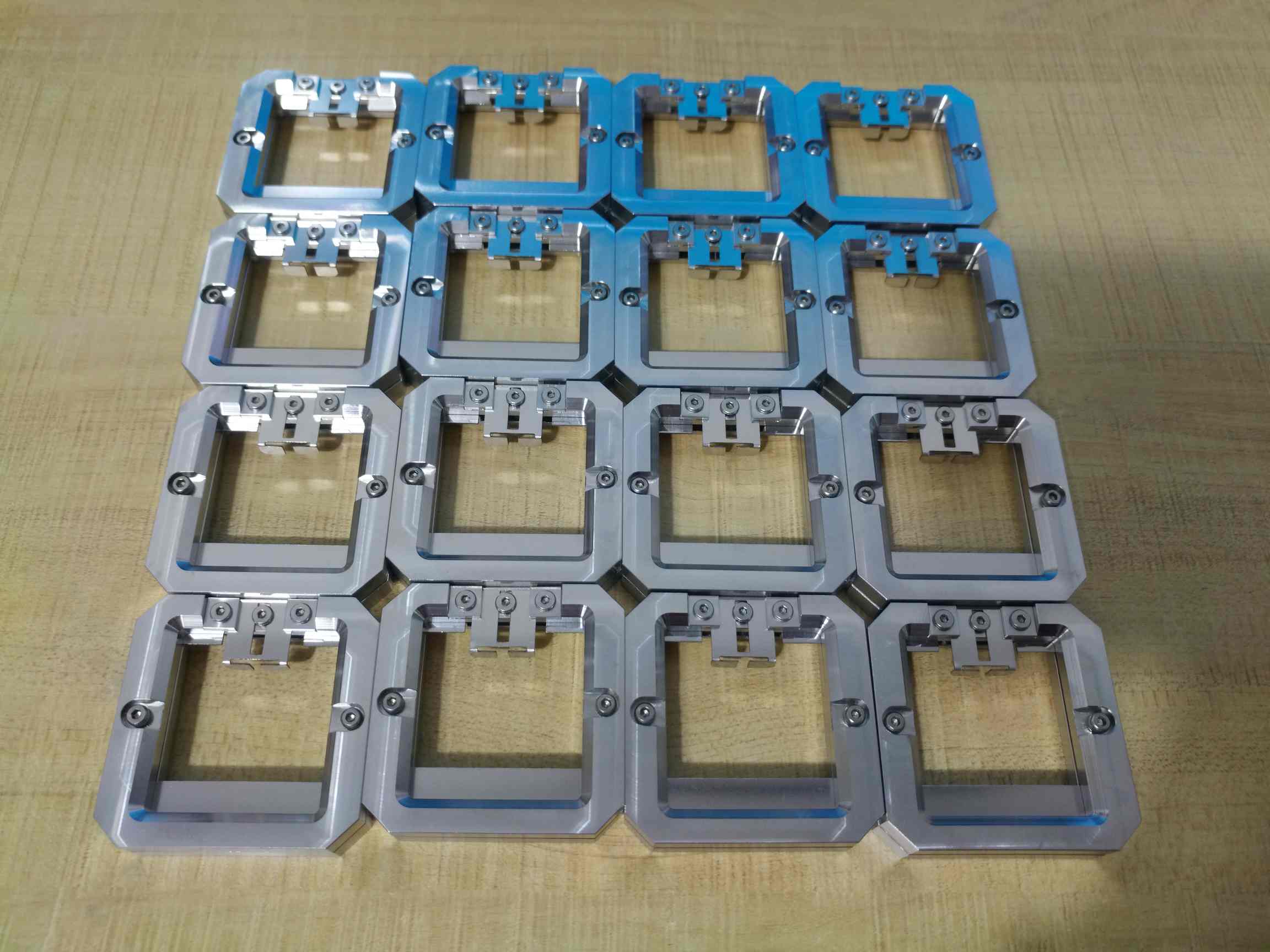

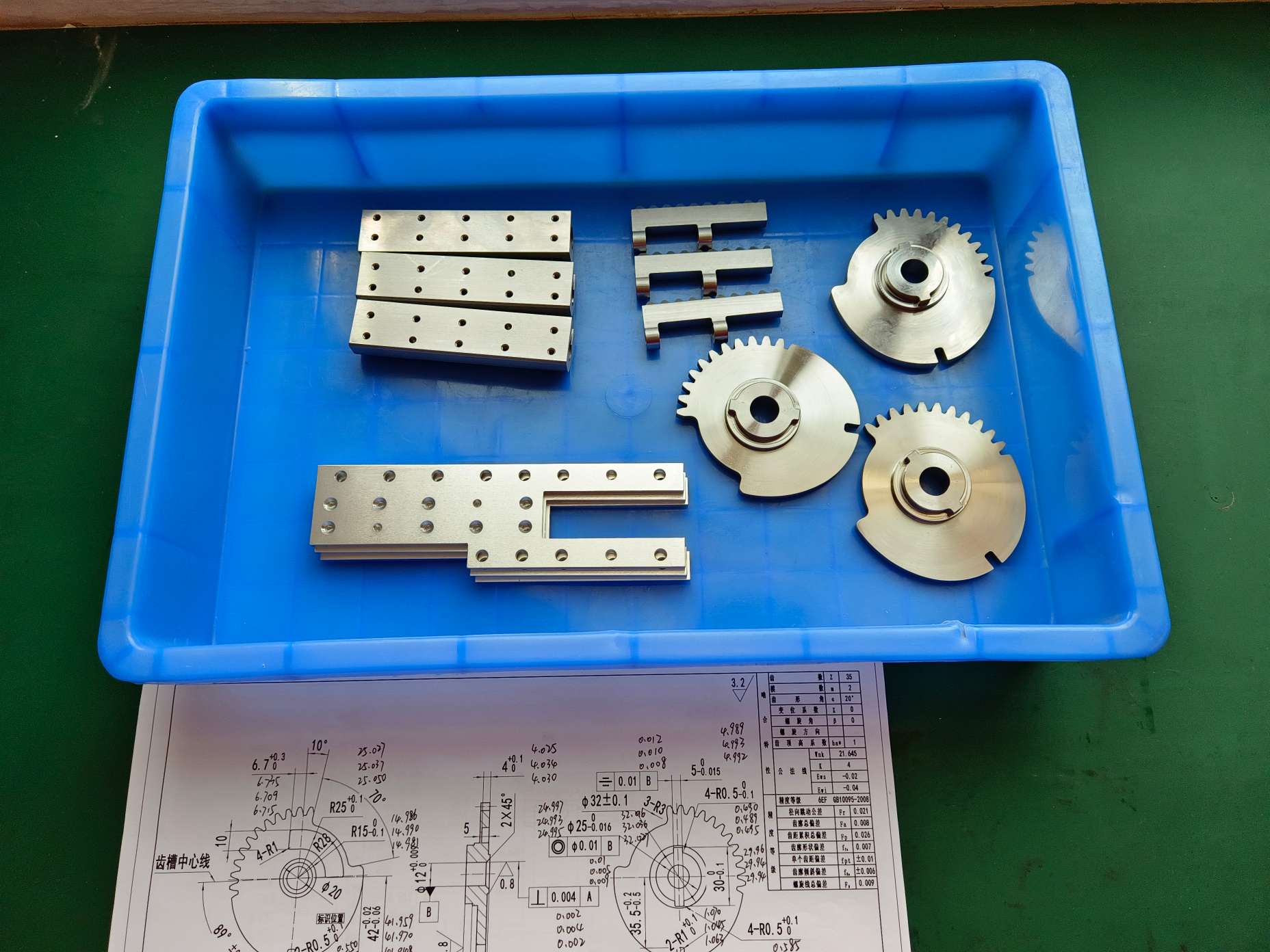

Todas las piezas terminadas de nuestroMecanizado de prototipos CNCalcance estándares formales de calidad de producción en masa, con un estricto control de calidad de proceso completo y sugerencias profesionales de optimización del diseño para ayudar a los clientes a mejorar el rendimiento del producto y reducir costos.
● Inspección dimensional completa: Detección completa del tamaño y verificación de la tolerancia geométrica mediante equipos CMM de precisión, calidad de la superficie probada por un probador de rugosidad.
● Trazabilidad del proceso: grabe fotografías y vídeos durante el procesamiento del prototipo para referencia de producción en masa.
● Informe de prueba completo: proporcione documentos de inspección oficiales con datos medidos, explicación sobre tolerancias y sugerencias de mejora profesional.
● Optimización de tolerancia razonable: optimice el marcado de tolerancia estricta e irrazonable para controlar eficazmente los costos de producción sin afectar el rendimiento del ensamblaje.
● Recomendación de tratamiento de superficies: procesos personalizados que incluyen anodizado, pulido con chorro de arena, pulido y galvanoplastia para mejorar la apariencia y durabilidad del producto.
● Amplia experiencia en proyectos: sirvió en electrónica de consumo, hardware inteligente, equipos médicos, robótica, vehículos aéreos no tripulados y otras industrias, completó más de 10.000 proyectos de prototipos con una tasa de satisfacción del cliente del 96 %.
| Elemento de parámetro | Detalles de parámetros |
| Modelo de equipo | Káiser C4U / C2U |
| Posicionamiento central | Fresado de prototipos profesional controlado por microprocesador para la fabricación de prototipos estándar y no estándar |
| Gama de viaje C4U | X/Y/Z: 310 mm / 220 mm / 160 mm |
| Rango de viaje C2U | X/Y/Z: 600 mm/420 mm/280 mm |
| Precisión clave | Repetibilidad 0,02 mm, resolución 0,003 mm |
| Característica de la mesa de trabajo | Con ranura en T y múltiples sujetadores, adecuado para piezas de placas y tuberías |
| Ventaja principal | Software 2D y 3D fácil de usar, optimizado para procesos de preparación de prototipos estandarizados |
| Aplicación típica | Desarrollo de piezas de alta precisión |
Características principales: Estructura de guía lineal rígida, alta rigidez y estabilidad, admite corte de alta velocidad a 24000 rpm, especialmente adecuada para piezas de precisión pequeñas y medianas, como accesorios electrónicos 3C y dispositivos médicos.
| Categoría de parámetro | Parámetros específicos |
| Especificaciones mecánicas | Recorrido (X×Y×Z): 450×700×400 mm Diámetro de la mesa de trabajo: 400 mm Peso máximo de la pieza de trabajo: 200 kg Cono del husillo: BT30 |
| Rendimiento de mecanizado | Velocidad del husillo: 24000 rpm (estándar), 30000 rpm (opcional) Velocidad de movimiento rápida: 30 m/min (X/Y), 24 m/min (Z) Rango de giro del eje A: -120°~+90° Rotación continua del eje C: 360° |
| Índice de precisión | Precisión de posicionamiento: ±0,002 mm (carrera completa) Precisión de posicionamiento repetido: ±0,001 mm (carrera completa) Rugosidad de la superficie: Ra≤0.2μm (piezas de acero) |
| Función de automatización | Cambio automático de herramienta ATC: 1 segundo por herramienta adyacente Sistema de filtración automática de fluido de corte (precisión de 3μm) Sistema neumático de sujeción de piezas |
| Otras configuraciones | Sistema CNC: JD50 Potencia: 5,5kW (husillo), 2,2kW (eje de alimentación) Peso del equipo: 8000kg |
| Ámbito de aplicación | Desarrollo de piezas de alta precisión |
Autor: Gerente técnico sénior, Sanluo Precision (Shenzhen)
Experiencia de 9 años trabajando en el mecanizado de prototipos CNC para ejes de precisión y núcleos de moldes. Diariamente evalúo dibujos de prototipos enviados por clientes de moldes locales y globales. El trabajo con prototipos se diferencia de las tiradas en masa: los plazos de entrega cortos, las revisiones frecuentes del diseño y la estricta precisión de la primera muestra son exigencias fundamentales. Muchos riesgos invisibles, como la deformación de paredes delgadas y las rebabas de bordes afilados, solo surgen durante la fabricación de prototipos. Destaco estos riesgos en la etapa de revisión del dibujo, ajusto las trayectorias de herramientas y los métodos de sujeción para entregar rápidamente prototipos calificados para la verificación de la función del cliente.
Este caso se centra en el prototipo de plataforma de movimiento de aluminio para aviación 7075‑T6 de alta precisión, que se utiliza ampliamente en equipos de prueba automatizados. La pieza presenta cavidades de varios pasos y múltiples puntos de referencia de posicionamiento con tolerancias geométricas entrelazadas. Sin controlMecanizado de prototipos CNCcausará una desviación dimensional en la producción en masa. Todos los parámetros del proceso y los datos de prueba son registros de prueba originales de fábrica y proporcionan una referencia estándar para la creación de prototipos de componentes de movimiento de alta precisión.
● Material: Aleación de aluminio de aviación de alta resistencia 7075‑T6
● Solicitud: Plataforma deslizante alternativa de alta velocidad para equipos de prueba automatizados
● Requisito de superficie: Chaflán de borde afilado R1.0, rugosidad de la superficie deslizante Ra≤0,8μm, superficie no coincidente Ra3,2μm
● Estándar de hilo: La fuerza de bloqueo de roscas M1.6/M2/M3 alcanza 2 KG‑CM, 3 KG‑CM, 4 KG‑CM respectivamente
● Estándar de calidad: Cumple con RoHS, sin poros, rayones, astillas ni rebabas afiladas
● Tolerancia de dimensión lineal: ≤20 mm ±0,007 mm, 20~80 mm ±0,010 mm
● Tolerancia de profundidad del orificio del pasador: ±0,004 mm
● Planitud de referencia: Planicidad de la superficie deslizante del conjunto principal ≤0,0015 mm
● Estándar de verticalidad: Verticalidad lateral relativa al punto de referencia ≤0,006 mm
● Precisión de la posición del agujero: Coaxialidad del orificio de posicionamiento Φ3 ≤0.004 mm
● Paralelismo de ensamblaje: Paralelismo de las superficies deslizantes superior e inferior ≤0,0015 mm
● Tolerancia de profundidad de avellanado: ±0,005 mm
● dificultad material: El aluminio 7075‑T6 tiene alta dureza, fácil adherencia de la herramienta y líneas de vibración durante el corte.
● control de deformaciones: Recocido de alivio de tensión a temperatura constante de 200 ℃ durante 4 horas antes del procesamiento para eliminar la tensión interna de forjado
● Optimización de herramientas: Accesorio de adsorción al vacío integrado personalizado de alta rigidez con planitud de referencia de 0,003 mm para evitar la deformación por compresión
● Optimización de procesos: Desbaste en 4 ejes para eliminar márgenes, acabado único en 5 ejes para eliminar errores de sujeción repetidos
● Mecanizado en desbaste: Cortador de carburo de Φ10 mm, velocidad del husillo 7200 r/min, velocidad de avance 1300 mm/min, profundidad de corte única 0,35 mm, margen de acabado reservado de 0,16 mm para la superficie de referencia
● Alivio del estrés: 2,5 horas de reposo a temperatura constante después del desbaste para liberar el estrés por calor de corte
● Terminar el mecanizado: Cortador con revestimiento de grano ultrafino de Φ6 mm, velocidad del husillo 11000 r/min, velocidad de avance 580 mm/min, profundidad de corte simple 0,07 mm
● Procesamiento de agujeros: Taladrado, escariado aproximado y escariado de precisión, moldeado en tres pasos, tolerancia de apertura controlada entre 0 y +0,002 mm
● Procesamiento de hilos: Roscado rígido a baja velocidad, inspección de calibre 100% pasa-no-pasa
● Tratamiento superficial: Limpieza ultrasónica, biselado manual R1.0, anodizado duro de color natural (espesor de película de 8~12 μm)
● Entorno de inspección: Sala de medición de temperatura constante de 22 ±0,5 ℃
● Datos de prueba reales: Planitud de referencia 0,0012 mm, coaxialidad del orificio del pasador 0,0031 mm, paralelismo de la superficie deslizante 0,0013 mm
● Tasa de calificación de lotes: 100% para 5 muestras de prototipos
Todos los prototipos pasan la prueba de operación alternativa continua de alta velocidad durante 72 horas sin interferencias ni ruidos anormales. La fuerza de bloqueo de roscas y la holgura de montaje cumplen totalmente con los estándares de diseño. El cliente confirma el pedido de producción en masa de 3000 piezas y adopta completamente nuestra tecnología de procesamiento de prototipos y estándares de tolerancia.
La carcasa del estator de acero #20 es la parte central del embalaje de los servomotores pequeños y se utiliza para pruebas de rendimiento de prototipos de motores. La pieza de trabajo presenta múltiples orificios inclinados, orificios circunferenciales de formas especiales y estructuras escalonadas compuestas, con estrictos requisitos de tolerancia dimensional y geométrica. La compensación dimensional posgalvanización y el procesamiento sin rebabas son las principales dificultades para este lote deMecanizado de prototipos CNC. Todos los datos medidos provienen de informes de inspección internos como referencia de ingeniería.
● Modelo de producto: LM30‑01‑01
● Material: acero al carbono 20#
● Estándar de tamaño de núcleo: Longitud total 72,5 mm (±0,015 mm), orificio interior Φ38 mm (±0,015 mm)
● Características estructurales: Orificios de llenado de pegamento inclinados a 25°, orificios de distribución circunferencial de 135°, orificios roscados M3, superficies de montaje de varios pasos
● Tratamiento superficial: Electrogalvanizado (espesor de película de 6 a 10 μm)
● Rugosidad de la superficie: Superficie de referencia de ensamblaje Ra1.6μm, superficie exterior Ra3.2μm
● Verticalidad del agujero: Verticalidad de los orificios pasantes de Φ4.3 y Φ4.5 ≤0.008 mm
● Coaxialidad del hilo: Coaxialidad de ambos extremos con orificios roscados M3 ≤0,006 mm
● Tolerancia de profundidad de paso: Profundidad del paso de montaje ±0,007 mm
● Cilindricidad del agujero interior: Cilindricidad del orificio interior Φ38 ≤0,009 mm
● Tolerancia de profundidad del orificio de pegamento: Profundidad inferior del orificio de llenado de pegamento ±0,005 mm
● Control de precisión de orificios multiángulo: Los orificios inclinados y los orificios circunferenciales son propensos a desviarse de posición después de una sujeción repetida
● Prevención de deformaciones del acero.: El acero 20# es fácil de apretar y deformar durante el corte, con una pequeña contracción después de la galvanización.
● Requisito de planitud del agujero profundo: Fondo liso de los orificios de llenado de pegamento sin pasos de procesamiento para evitar la generación de burbujas durante el llenado de pegamento
● Rendimiento post-tratamiento: No hay rebabas residuales ni virutas de hierro en los orificios para evitar el bloqueo de los orificios después de la galvanización.
● Procesamiento aproximado: Cortador revestido de Φ10 mm, velocidad del husillo 3800 r/min, avance 900 mm/min, profundidad de corte única 0,3 mm, margen de acabado reservado de 0,22 mm
● Alivio del estrés: 2,5 horas de colocación estática después del desbaste para eliminar la tensión interna
● Terminar el procesamiento: Cortador de grano ultrafino de Φ6 mm, velocidad del husillo 2900 r/min, avance 520 mm/min, profundidad de corte simple 0,07 mm
● Fabricación de agujeros de precisión: Proceso de perforación de tres pasos para el orificio interior, margen de compensación de galvanización reservado de 0,008 mm
● Procesamiento de hilos: Roscado rígido de baja velocidad con inspección 100% del calibre de rosca
● Condición de inspección: 22 ±0,5 ℃ medición de precisión de temperatura constante
● Prueba de longitud total: 72,506 mm, 72,498 mm, 72,511 mm (todos dentro del rango de tolerancia)
● Prueba del agujero interior: 38,007 mm, 37,996 mm, 38,010 mm (consistencia dimensional estable)
● Planitud de referencia: 0,007 mm, 0,009 mm, 0,006 mm (mucho mejor que el estándar de dibujo)
● Rendimiento del lote: Tasa de calificación del 100% para 20 muestras de prototipos
Los prototipos de carcasa del estator pasan la prueba de envejecimiento continuo durante 72 horas sin fugas de aislamiento. Todos los indicadores de montaje y sellado cumplen con los estándares del cliente. Hemos archivado procedimientos de procesamiento completos, informes de pruebas y parámetros de tratamiento de superficies. Cada proyecto cubre la documentación completa para los clientes que pasan de prototipos a pedidos de lotes pequeños, y nuestros términos de posventa cubren el retrabajo gratuito para piezas que no cumplen con las especificaciones del dibujo, lo que reduce por completo los costos de prueba y error de investigación y desarrollo del cliente. El proyecto ha promovido con éxito pedidos de producción formal de lotes pequeños de 500 piezas.
P1: ¿Qué formatos de dibujo aceptan para cotización?
R: Aceptamos archivos STEP, IGES, STL, SolidWorks, AutoCAD DWG/DXF. El modelo 3D más el dibujo 2D con marcas de tolerancia acelerarán el análisis DFM y la cotización de su proyecto.
P2: ¿Puede manejar piezas complejas de múltiples ángulos con tolerancias geométricas estrictas?
R: Sí. Nuestro equipo de cinco ejes y herramientas personalizadas pueden manejar orificios de múltiples ángulos, cavidades profundas y requisitos de alta tolerancia geométrica. Complementaremos las tolerancias faltantes y proporcionaremos informes de inspección de dimensiones completas después de suMecanizado de prototipos CNCestá completo.
P3: ¿Qué opciones de acabado de superficies están disponibles?
R: Están disponibles anodizado, pulido con chorro de arena, pulido, galvanoplastia y pasivación. Le sugeriremos soluciones adecuadas en función del material, las condiciones de trabajo y el presupuesto.
P4: ¿Ofrecen entrega urgente de muestras el mismo día?
R: Sí, el servicio urgente está disponible bajo ciertas condiciones. Las estructuras complejas de múltiples ejes pueden requerir un tiempo de entrega más prolongado; consulte a nuestro ingeniero antes de realizar el pedido.
P5: ¿Cuál es la cantidad mínima de pedido?
R: La cantidad mínima de pedido comienza en 1 pieza para el trabajo de prototipo, lo que admite una verificación personalizada de bajo volumen para los equipos de I+D.
